Inhaltszusammenfassung für Nabo TW 7200

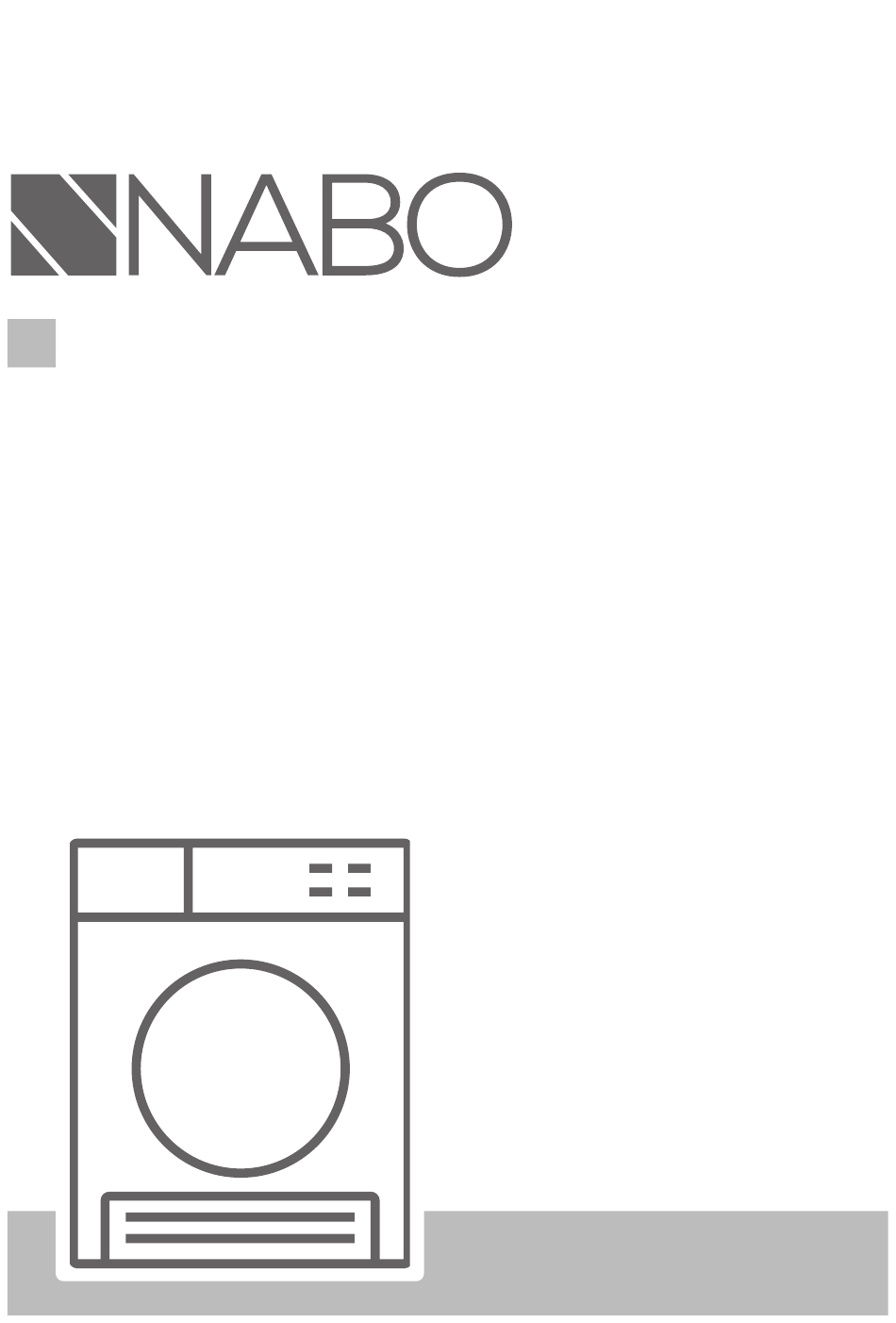

- Seite 1 Gebrauchsanweisung Trockner TW 7200...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise und Anweisungen zur Bedienung und Wartung Ihres Gerätes. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung vor Benutzung Ihres Gerätes zu lesen, und bewahren Sie sie zum künftigen Nachschlagen auf. Symbol Text Beschreibung...
- Seite 3 INHALT 1. SICHERHEITSHINWEISE .................. 5 1.1. Elektrische Sicherheit ..................5 1.2. Kindersicherheit ....................6 1.3. Produktsicherheit ..................... 7 1.4. Bestimmungsgemäßer Gebrauch..............9 1.5. Auf einer Waschmaschine aufstellen ............. 10 1.6. Wasseranschluss (mit optionalem Ablaufschlauch) ........12 1.6.1. Wasserablaufschlauch anschließen ............12 1.7.
- Seite 4 8. FEHLERBEHEBUNG ..................27 9. AUTOMATISCHE FEHLERWARNUNGEN UND ABHILFEMAßNAHMEN ..29 10. UMWELTSCHUTZ UND VERPACKUNG ............30 10.1. Informationen zur Verpackung..............30 11. ERLÄUTERUNG DES ENERGIELABELS UND HINWEISE ZUM ENERGIESPAREN ..30 11.1. Energielabel ....................30 11.2. Energieeffizienz ................... 31 DE - IV...
- Seite 5 WICHTIGE HINWEISE • Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen.
- Seite 6 Gefahr eines elektrischen Schlages! • An Seitenwand und Rückwand des Geräts müssen jeweils mindestens 3 cm frei bleiben. Wenn Sie das Gerät unter einer Arbeitsplatte montieren, müssen auch oben 3 cm frei bleiben. • Die Montage/Demontage beim Einbau unter einer Arbeitsplatte darf ausschließlich durch qualifizierte Servicetechniker durchgeführt werden.
- Seite 7 Haushalt nicht gegeben, lassen Sie diese von einem Elektriker beziehungsweise Klempner herstellen. • Die Vorbereitung des Aufstellungsorts für den Trockner und die Bereitstellung der Anschlüsse für Strom, Wasser und Abwasser ist Aufgabe des Kunden. Prüfen Sie den Trockner vor dem Aufstellen und Anschließen auf Beschädigungen.
- Seite 8 außerhalb dieses Temperaturbereichs betrieben, kann die Trocknungsleistung beeinträchtigt sein, und es kann zu Schäden am Gerät kommen. • Das Gerät ist sehr schwer! Vorsicht beim Bewegen! Immer Schutzhandschuhe tragen! • Gerät immer an einer Wand aufstellen! • Rückseite des Geräts muss zur Wand zeigen! •...
- Seite 9 desselben Typs kostenlos an den jeweiligen Einzelhändler zurückgegeben werden. Bezüglich der Vorgehensweise bei der Rücknahme von Elektro- und Elektronik-Altgeräten im Falle der Lieferung eines neu gekauften Produkts wenden Sie sich bitte an Ihren Einzelhändler. Bitte entfernen Sie nach Möglichkeit alle Batterien und Akkus sowie alle abnehmbaren Lampen, bevor Sie das Gerät entsorgen.
- Seite 10 1. SICHERHEITSHINWEISE In diesem Abschnitt finden Sie Sicherheitshinweise, die die Gefahr von Personen- und Sachschäden reduzieren. Bei Nichtbeachtung dieser Hinweise erlöschen alle Garantieansprüche. 1.1. Elektrische Sicherheit • Das Gerät darf nicht über ein externes Schaltgerät wie z. B. eine Zeitschaltuhr angeschlossen und nicht mit einem Stromkreis verbunden werden, der von Seiten des Versorgungsunternehmens regelmäßig an- und abgeschaltet wird.
- Seite 11 werden. Um die Gefahr eines elektrischen Schlages auszuschließen, verwenden Sie keine Verlängerungskabel, keine Mehrfachsteckdosen und keine Adapter zum Verbinden des Trockners mit der Stromversorgung. 1.2. Kindersicherheit • Dieses Gerät darf nicht von Personen (einschließlich Kindern) benutzt werden, die unter körperlichen oder geistigen Einschränkungen leiden oder denen es an der nötigen Erfahrung im Umgang mit solchen Geräten mangelt.
- Seite 12 Die Glasoberfläche kann sehr heiß werden und Hautverbrennungen verursachen. • Verpackungsmaterialien von Kindern fern halten. • Bei Verschlucken und bei Kontakt mit Waschmitteln oder anderen Waschzusätzen mit Haut oder Augen kann es zu Vergiftungserscheinungen sowie Haut- und Schleimhautreizungen kommen. • Reinigungsmaterialien außerhalb der Reichweite von Kindern aufbewahren. Elektrische Geräte sind eine Gefahrenquelle für Kinder.
- Seite 13 Nagellackentferner und ähnlichen Substanzen enthält. • Wäsche, auf denen Industriechemikalien zur Reinigung verwendet wurden (zum Beispiel chemische Reinigung). • Wäsche, die jedwede Art von Schaum, Schwamm, Gummi oder gummiähnliche Teile oder Zubehörteile enthält. Dazu gehören Latexschwämme, Duschhauben, wasserdichte Gewebe, Stretchgewebe und Schaumkissen. •...
- Seite 14 entflammbares R290-Gas. Halten Sie offene Flammen und Zündquellen vom Produkt fern. 1.4. Bestimmungsgemäßer Gebrauch ACHTUNG: Trockner niemals vor dem Ende des Trocknungszyklus stoppen, es sei denn, alle Teile werden schnell entnommen und ausgebreitet, damit die Hitze entweichen kann. ACHTUNG: Sicherstellen, dass keine Tiere in den Trockner springen. Innenraum des Trockners prüfen, bevor Sie den Trockner in Betrieb setzen.
- Seite 15 • Um Temperaturen sicherzustellen, bei denen es nicht zu Schäden an der Wäsche kommt (also um eine Entzündung der Wäsche zu verhindern), startet nach dem Heizprozess ein Kühlprozess. Anschließend wird das Programm beendet. Entfernen Sie nach dem Ende des Programms unverzüglich die gesamte Wäsche aus dem Gerät.
- Seite 16 Montageanweisungen werden zusammen mit dem Stapelelement geliefert. CE-Konformitätserklärung Konformitätserklärung Hiermit erklärt die Baytronic Handels GmbH, dass der NABO Wäschetrockner “TW 7200“ den gesetzlichen Anforderungen der Richtlinien: 2014/35/EU (LVD), 2014/30/EU (EMC), 2009/125/EC (Ökodesign) und 2011/65/EU (ROHS) entspricht. Die vollständige Konformitätserklärung finden Sie unter www.nabo.at/service/archiv DE - 12...
- Seite 17 1.6. Wasseranschluss (mit optionalem aufgestellt sein. Stellen Sie die Füße so Ablaufschlauch) ein, dass das Gerät waagerecht steht. • Drehen Sie die Füße nach links und In Produkten mit Heizpumpe sammelt rechts, bis der Trockner gerade und sich während der Trocknung Wasser stabil steht.
- Seite 18 2. ÜBERSICHT 1. Oberer Einsatz 2. Bedienfeld 3. Gerätetür 4. Sockel 5. Schlitz zum Öffnen des Sockels 6. Belüftungsgitter 7. Verstellbare Füße 8. Sockelabdeckung 9. Typenschild 10. Flusensieb 11. Schubladenabdeckung DE - 14...
- Seite 19 3. WÄSCHE VORBEREITEN 3.1. Sortierung der Wäsche für das Trocknen Befolgen Sie beim Trocknen die Anweisungen auf den Wäscheetiketten. Trocknen Sie ausschließlich Teile mit dem Symbol „Für Trockner geeignet“. • Befolgen Sie hinsichtlich Wäschearten und -mengen die Anweisungen in Abschnitt 4.3. Beladegewicht.
- Seite 20 3.3. Beladegewicht WICHTIG: Empfindliche Gewebe, versteckte Gewebe, Wolle/Seide, Teile Befolgen Sie die Anweisungen unter aus empfindlichen und teuren Geweben, „Programmauswahl und Verbrauchstabelle“. luftdichte Teile und Tüllvorhänge sind (Siehe: 5.2 Programmauswahl und für Trockner ungeeignet! Verbrauchstabelle). Angaben in der Tabelle zum Beladegewicht nicht überschreiten! 3.2.
- Seite 21 4. VERWENDUNG DES 4.1.2. Elektronische Anzeige und Zusatzfunktionen TROCKNERS 4.1. Bedienfeld Anzeigesymbole: 1. Programmwahlknopf Warnanzeige Wassertank 2. Elektronische Anzeige und Zusatzfunktionen 4.1.1. Programmwahlknopf Warnanzeige Flusenfilter Wählen Sie mit dem Programmwahlknopf das gewünschte Trocknungsprogramm aus Warnsymbol Wärmetauscherrreinigung DE - 17...
- Seite 22 4.2. Programmauswahl und Verbrauchstabelle Drücken Sie zum Starten des Programmes die Start/Pause-Taste. Die Start/Pause-LED, die anzeigt, dass das Programm gestartet wurde, und die Restzeit des Programms werden angezeigt. Waschen Ungefähre Dauer Programm Beladung (kg) Maschine Restfeuchte (Minuten) Schleuderdrehzahl Baumwolle extratrocken 1000 Baumwolle 1000...
- Seite 23 4.2.1. Hilfsfunktionen In der Tabelle sind die Zusatzfunktionen für die Programme angegeben. Option Beschreibung Wenn Sie die „Faltenfrei“-Option wählen und die Gerätetür beim Programmende nicht öffnen, wird die 1-stündige Faltenfrei-Phase auf 2 Stunden verlängert. Nach Auswahl der Faltenfrei-Option hören Sie ein Tonsignal. Sie können die Option Faltenfrei durch erneutes Drücken der Taste abbrechen. Wenn Sie die Tür öffnen oder die Start/Pause-Taste drücken, während der Faltenfrei-Funktion läuft, wird diese abgebrochen.
- Seite 24 4.2.2. Starten des Programms Während der Programmauswahl blinkt die LED „Start/Pause“. Drücken Sie die Start/ Pause-Taste, um das Programm zu starten. Die LEDs „Start/Pause“ und „Trocknen“ leuchten. Programm Beschreibung Mit diesem Programm werden starke und mehrschichtige Gewebe getrocknet, zum Beispiel Baumwollhandtücher, Bettlaken, Kopfkissenbezüge, Bademäntel. Baumwolle extratrocken Die Trocknung erfolgt bei hoher Temperatur, damit die Teile anschließend in den Schrank gelegt werden können.
- Seite 25 4.3. Information zur Trommelbeleuchtung 4.2.3. Energiesparmodus Wenn Sie bei der Programmwahl 15 • Dieses Gerät ist mit einer LED- Minuten lang keine Taste drücken, schaltet Beleuchtung in der Trommel der Trockner in den Energiesparmodus, ausgestattet. Dieses Licht geht um den Energieverbrauch zu senken. Die automatisch an, wenn die Tür geöffnet LED „Ende“...
- Seite 26 OPTIONEN PROGRAMME Deaktivierung des Startverzögerung Kindersicherung Trockengrad Knitterschutz Warntons Baumwolle extratrocken Baumwolle schranktrocken Baumwolle bügeltrocken Pflegeleicht schranktrocken Pflegeleicht bügeltrocken Feinwäsche Babykleidung Jeans 60 min 40 min 20 min Lüften Schnell 34' Shirts 20' Nicht auswählbar Auswählbar ACHTUNG: Die Optionen „Empfindlich“ und „Trocknungsstufe“ sind nicht gleichzeitig aktivierbar. DE - 22...
- Seite 27 6. Reinigen Sie den Innenfilter von Hand 5. REINIGUNG UND PFLEGE oder mit einem weichen Tuch. 7. Filter schließen und Haken anbringen Wichtig: Verwenden Sie zur Reinigung Ihres Trockners keine industriellen 8. Innenfilter im Außenfilter platzieren Chemikalien. Verwenden Sie keinen Trockner, der mit industriellen Chemikalien 9. Flusensieb wieder anbringen gereinigt wurde.
- Seite 28 2. Leeren Sie den Wassertank. Öffnen Sie nach Abschluss der Trocknung die Gerätetür und warten Sie, bis sich das 3. Falls sich Flusen an der Ablaufkappe im Gerät abgekühlt hat. Tank angesammelt haben, reinigen sie sie mit Wasser. 1. Öffnen Sie die Trittschutzabdeckung wie abgebildet. 4. Bringen Sie den Wassertank wieder an. 2.
- Seite 29 3. Wischen Sie die Metallflächen des Sensors mit einem in Essig getauchten weichen Tuch ab, trocknen Sie sie anschließend Wichtig: Reinigen Sie die Metallflächen des Sensors 4-mal im Jahr. Wichtig: Reinigen Sie die Metallflächen des Sensors nicht mit metallischen Gegenständen. Warnung: Verwenden Sie zur Reinigung von Sensoren wegen Brand- und Explosionsgefahr keine Lösungsmittel, Reinigungsmittel oder ähnliche Produkte.
- Seite 30 6. GERÄUSCHE DER MASCHINE HERKUNFT DES GERÄUSCHS DEFINITION Pumpgeräusche Die Pumpe wird beim Einschalten der Maschine und zu bestimmten Zeiten während des Betriebs aktiviert. Während dieser Vorgänge ist es normal, Pumpen- und Wassergeräusche zu hören. Kompressorgeräusche Es ist normal, dass der Kompressor zu gewissen Zeiten ein metallisches Geräusch abgibt, während die Maschine läuft.
- Seite 31 7. TECHNISCHE DATEN Marke NABO Modellbezeichnung TW 7200 Höhe Min: 845 mm / Max: 855 mm* Breite 596 mm Tiefe 525 mm Kapazität (max.) 7 kg** Nettogewicht (mit Kunststofftür) 39,9 kg Nettogewicht (mit Glastür) 41,4 kg Spannung 220-240 V Leistungsaufnahme 1000 W *Min.
- Seite 32 8. FEHLERBEHEBUNG Ihr Trockner führt während des Trocknungsprozesses ständig Selbsttests durch. Bei Störungen werden Korrekturmaßnahmen und Warnhinweise ausgelöst. WARNUNG: Wenn Sie die Schritte in diesem Abschnitt durchgeführt haben und das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder Servicetechniker. Störungen niemals selbst beheben! PROBLEM URSACHE...
- Seite 33 PROBLEM URSACHE LÖSUNG Die Gerätetür wurde nicht richtig Stellen Sie sicher, dass die geschlossen. Gerätetür richtig geschlossen ist. Das Programm wurde grundlos Drücken Sie die Start/Pause-Taste unterbrochen. Es kam zu einem Stromausfall. zum Starten des Programmes. Der Wassertank ist voll. Leeren Sie den Wassertank.
- Seite 34 9. AUTOMATISCHE FEHLERWARNUNGEN UND ABHILFEMAßNAHMEN Ihr Wäschetrockner ist mit einem integrierten Fehlererkennungssystem ausgestattet, das Fehlfunktionen durch Blinksignale der Betriebsanzeigen meldet Nachstehend finden Sie die häufigsten Fehlercodes. Fehlercode Lösung Wasserbehälter leeren; falls dies das Problem nicht behebt, E03/ den nächstgelegenen autorisierten Serviceanbieter kontaktieren. Wenden Sie sich an den nächstgelegenen autorisierten Serviceanbieter. Wenden Sie sich an den nächstgelegenen autorisierten Serviceanbieter.
- Seite 35 10. UMWELTSCHUTZ UND 11. ERLÄUTERUNG VERPACKUNG DES ENERGIELABELS UND HINWEISE ZUM ENERGIESPAREN 10.1. Informationen zur Verpackung Die Verpackung dieses Produkts besteht 11.1. Energielabel aus wiederverwertbaren Materialien. Verpackung nicht zusammen mit Haushaltsabfällen oder anderen Abfällen entsorgen. Bei der Abfallsammelstelle Ihrer Gemeinde abgeben! A CDEFG 1.
- Seite 36 11.2. Energieeffizienz • Betreiben Sie den Trockner bei voller Kapazität, aber überladen Sie ihn nicht. • Beim Waschen der Wäsche sollte die maximale Schleuderdrehzahl ausgewählt werden. So wird die Trocknungszeit verkürzt und der Energieverbrauch reduziert. • Teile des gleichen Wäschetyps zusammen trocknen! •...
- Seite 37 PRODUKTDATENBLATT Konformität mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission Herstellername oder Marke NABO Modellbezeichnung TW 7200 Nennkapazität (kg) Typ des Trockners Wärmepumpentrockner Energieeffizienzklasse Jährlicher Energieverbrauch (kWh) Automatisch oder nicht automatisch Automatisch Energieverbrauch des Standard-Baumwollprogramms bei voller Beladung (kWh) Energieverbrauch des Standard-Baumwollprogramms bei halber Beladung (kWh) 0,96 Energieverbrauch des Modus „Off“ für das Standard-Baumwollprogramm bei voller...
- Seite 38 Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu Entsorgung entsorgenden Gerät selbst verantwortlich sind. Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung Élimination des déchets bedeutet, dass das Gerät nicht im Hausmüll Le symbole de la poubelle barrée sur le entsorgt werden darf, sondern eine separate produit ou son emballage signifie que...
- Seite 39 Vertrieben durch BAYTRONIC HandelsgmbH Harterfeldweg 4 A – 4481 Asten office@baytronic.at www.nabo.at 52461331-230410-00...
