SJT TMP 25 Bedienung Und Montage
Typ n,vs a rs
Inhaltszusammenfassung für SJT TMP 25

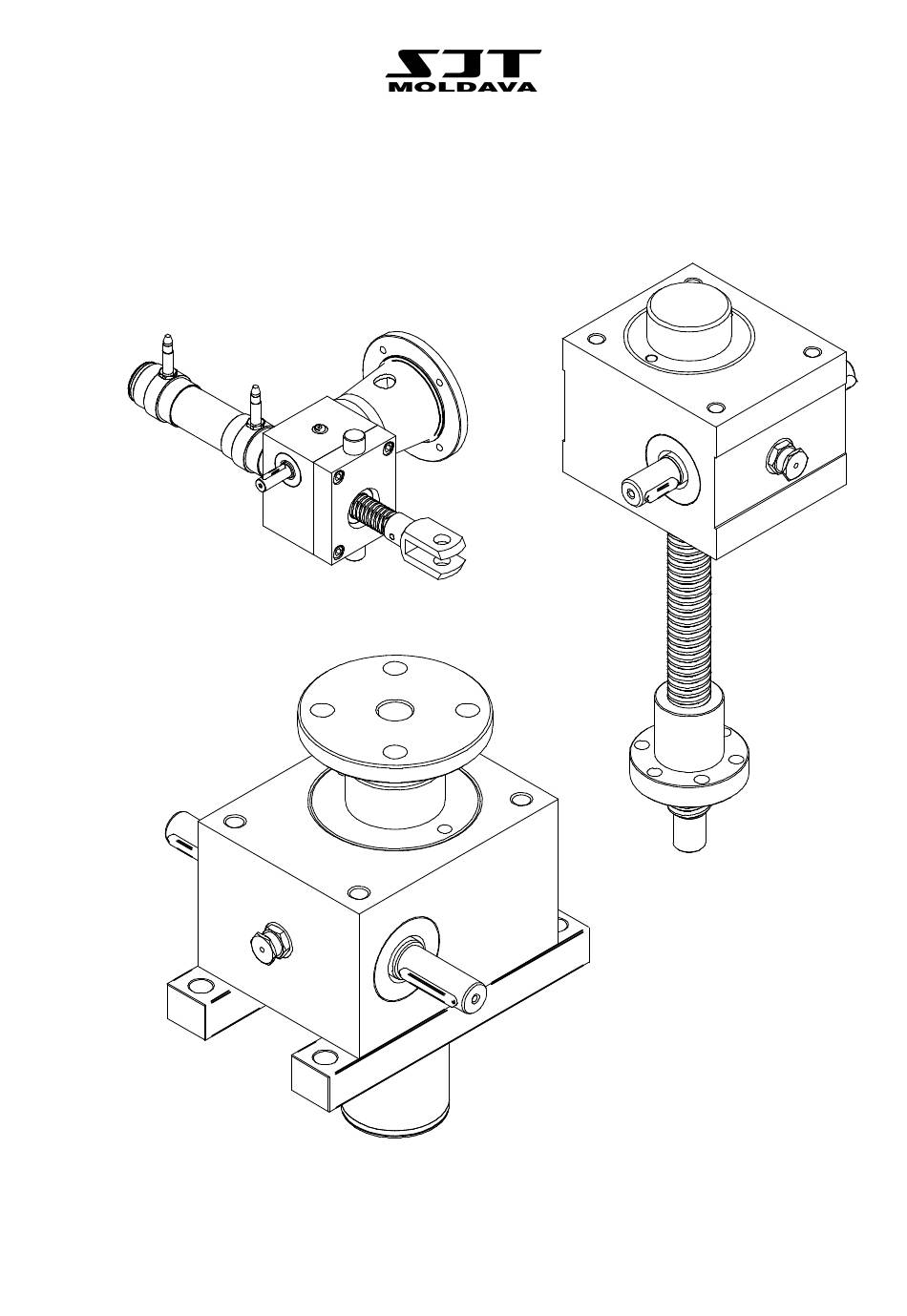

- Seite 1 Anleitung für Bedienung und Montage von geradliniegen mechanischen Antrieben TMP typ N,VS a RS – für grössen 25, 32, 45, 63 und 71 SJT s.r.o. tel.: +420 55/4602463-4, 4602684 Budulovská cesta 33. fax.:+420 55/4602943 045 01 Moldava nad Bodvou e-mail: sjt@sjt-moldava.sk...
- Seite 2 Grundbefestigungmasse sind an den Bildern (im fall von benutzung von Zubehörs, resp. AS Ausfertigung oder anderen Grunden die der Abnehmer forderte, manche Masse können sich endern) Typ N a VS Z + L TMP 25 Tr18x4 TMP 32 Tr20x4 TMP 45...
- Seite 3 Typ RS Obrys štandardnej matice LM TMP 25 Tr18x4 TMP 32 Tr20x4 TMP 45 Tr30x6 TMP 63 Tr40x7 TMP 71 Tr55x9 TMP 25 22,5 11,3 TMP 32 25,5 16,1 TMP 45 18,1 TMP 63 22,5 TMP 71 27,5 Befestigung durch Listen BL alternatívna poloha upínacích líšt...
- Seite 4 Bemerkung: Die beste Lage für die befestigung durch dem KA Adapter ist wenn sich die Kräfte auf dem KA Adapter durch Druck übertragen - die Schrauben sind nicht auf Zug belastet TMP 25 TMP 32 49,5 50,5...
- Seite 5 TMP von Typ N und VS sind offene Getriebe. Während des Ganges ist die Spindel durch die innere Fettfühlung geschmiert, deswegen ist es notwendig nach 50 Betriebsstunden den TMP mit dem Fett benutzt bei Montage durch die Schmierungkappe 16 STN 027451 am Getriebegehäuse nachfüllen.
- Seite 6 TMP N TMP VS TMP RS...
- Seite 7 Tabelle von Ersatzteilen : Komponenten Stück Poz. Bezeichnung TMP 25 TMP 32 TMP 45 TMP 63 TMP 71 normen Zahl 1 Gehäuse 2 Deckel 3 Hülle 4 Haube 5 Stoppel 6 Lager 511 05 511 07 512 07 513 10...
