Condair OptiSorp Betriebsanleitung
Dampfverteilsystem
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Condair OptiSorp

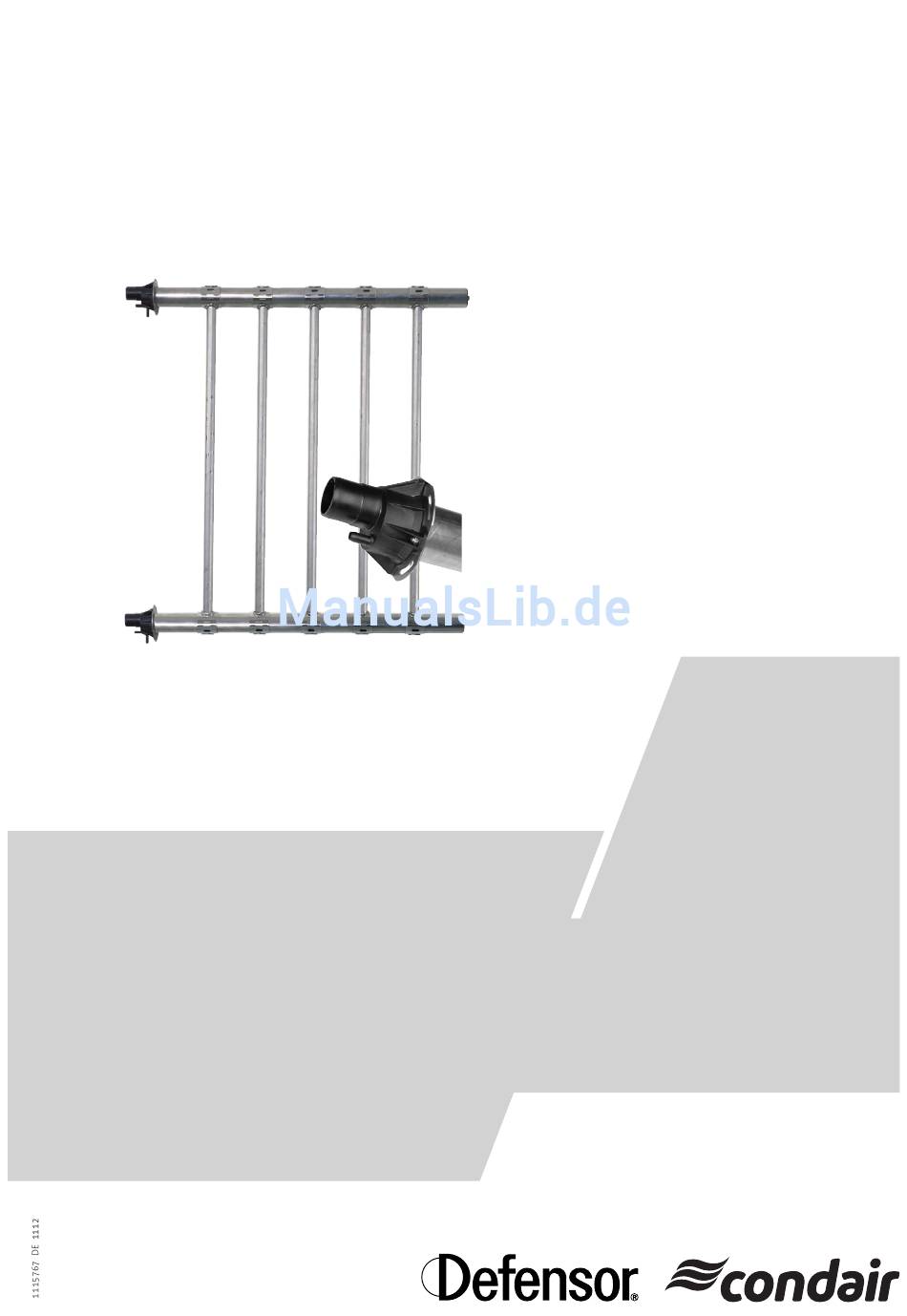

- Seite 1 Montage- und BetrieBsanleitung...
-
Seite 3: Inhaltsverzeichnis
Montage des vormontierten OptiSorp Systems Montage der Einzelteile des OptiSorp Systems Anschluss des Condair CP3 am OptiSorp System 3.6.1 Anschluss des Condair CP3 Basic am OptiSorp System 3.6.2 Anschluss des Condair CP3 Pro am OptiSorp System Abstützung OptiSorp (Zubehör) Inbetriebnahme und Betrieb... -
Seite 4: Hinweise Zum Dampfverteilsystem Optisorp
Dampfverteilsystem wird direkt in den Luftkanal oder ein Klimagerät eingebaut. Es besteht aus den horizontalen Kollektorroh ren und aus mehreren vertikalen Rohren, die mit den Dampfdüsen bestückt sind. Das OptiSorp trennt das Kondensat vom eintretenden Dampf und leitet diesen gleichmäs sig und tropfenfrei in den Luftstrom. Insbesondere wird die DampfAbsorptionsstrecke gegenüber den herkömmlichen Dampfverteilrohren wesentlich verkürzt. -
Seite 5: Bestimmen Der Dampf-Absorbtionsstrecke
Hinderniss. Hinweise zur Installation Vor dem Einbau sind Typ und Dampfleistung auf dem Datenschild mit dem OptiSorp System zu ver gleichen und die Kompatibilität zu überprüfen. Das OptiSorp passt für den Einbau in Luftkanäle oder Klimageräte. Dazu werden die mitgelieferten Schablonen im Abstand der Kollek toren auf den Lüftungskanal ge klebt. -
Seite 6: Hinweise Für Den Planer
Hinweise für den Planer Auslegung Die Wahl des OptiSorp Dampfver teilsystems kann mit dem SELECT Auslege programm oder anhand der Ausle getabellen vorgenommen werden. Das System ist durch die Anzahl der Dampfanschlüsse des DampfLuftbefeuchters bestimmt. Damit wird auch die maximale Dampfleistung festgelegt. -
Seite 7: Leistungsblatt Optisorp Systeme 1
Leistungsblatt OptiSorp Systeme 1...4 1000 1200 1500 1800 2000 2300 2500 B min. 1100 1300 1600 1900 2200 2500 2700 max. kg/h System 1 1000 1200 1500 H min. 1150 1350 1650 max. kg/h System 2 1000 1200 1500 1800 2000 H min. -
Seite 8: Bestimmung Der Befeuchtungsstrecke "B N
0.45 m Die Länge der Befeuchtungsstrecke B in m verlängert sich für Kanalbreiten <600 mm um ca. 50% Planungsdaten OptiSorp Dampfverteilsystem (zum Faxen!) Benötigte Auslege-Daten Installation 1 Installation 2 Installation 3 Installation 4 Lichte Breite Luftkanal “B” (ohne Isolierung) Lichte Höhe Luftkanal “H” (ohne Isolierung) Wandstärke Luftkanal “A”... -
Seite 9: Montage
Sie dazu die entsprechenden Montagehinweise. Einbaupositionen Das Dampfverteilsystem OptiSorp kann in horizontale wie auch in vertikale Ka näle eingebaut werden. Beim Einbau in einen vertikalen Kanal müssen die Düsenstöcke mit einem Mindestgefälle von 20° eingebaut und die Endstücke der Kollektorrohre so gedreht werden, dass der vertikale Kondensatablauf senkrecht nach unten zeigt (siehe untenstehende Abbildung). -
Seite 10: Montage Des Vormontierten Optisorp Systems
Montage des vormontierten OptiSorp Systems ø64 mm ø3.6 mm 2° 2° 1. Schutzkappen entfernen. 2. Abstände der Kollektorrohre messen und die Montageschablonen am gewünschten Ort in diesem Abstand (zulässige Abweichung ±3 mm) am Kanal oder am Gerät anbringen und Aussparungen vornehmen. -
Seite 11: Montage Der Einzelteile Des Optisorp Systems
Montage der Einzelteile des OptiSorp Systems ø64 mm ø3.6 mm 2° 2° 1. Schutzkappen entfernen. 2. Die Montageschablonen am gewünschten Ort im richtigen Kollektorabstand (zulässige Abweichung ±3 mm) am Kanal oder Gerät anbringen. Aussparungen vornehmen. 3. Flansch, O-Ring und Schlauchanschlussstutzen auf das Rohr schieben und montieren. Die vormon- tierten Kollektorrohre von der Kanalaussenseite her durch die vorbereiteten Löcher schieben. -
Seite 12: Anschluss Des Condair Cp3 Am Optisorp System
Anschluss des Condair CP3 am OptiSorp System 3.6.1 Anschluss des Condair CP3 Basic am OptiSorp System Zubehör Art.-/SAP-Nr. Adapater-Set OptiSorp für Condair CP3 Basic 5...8 kg/h 2533203 Adapater-Set OptiSorp für Condair CP3 Basic 9...15 kg/h 2533202 ø45 mm ø45 mm... -
Seite 13: Anschluss Des Condair Cp3 Pro Am Optisorp System
3.6.2 Anschluss des Condair CP3 Pro am OptiSorp System Zubehör Art.-/SAP-Nr. Adapater-Set OptiSorp für Condair CP3 Pro 5...15 kg/h 2529372 ø45 mm ø45 mm *** CP3 Pro Standardausrüstung 2529372 2529372 A3.../D3... A4.../D4... A6.../D6... -
Seite 14: Abstützung Optisorp (Zubehör)
Abstützung OptiSorp (Zubehör) Bereich Kanalhöhe Stützen (Pos. 1) Schiene (Pos. 2) Halter (Pos. 3) Art.-/SAP-Nr. [mm] Anzahl x Länge [mm] [mm] 450...950 1117477 1 x 450 mm 950...1350 1117478 2 x 450 mm 1350...2300 1117479 2 x 450 mm 1400 2300...3200... -
Seite 15: Inbetriebnahme Und Betrieb
Bei der Inbetriebsetzung ist Fol gendes zu beachten: 1. dass der Systemdruck von 1500 Pa nicht überschritten wird. Der Systemdruck setzt sich zusam- men aus dem Kanal überdruck, dem Druckabfall des OptiSorp Systems (typisch 500 Pa) und den Druckverlus ten über dem Dampfschlauch (typisch 100 Pa/m) 2. -
Seite 16: Ersatzteilliste
Ersatzteilliste Pos. Artikel Art.-/SAP-Nr. Stutzen kpl. DV81 ø45 1113746 O-Ring (3 Stk.) ø59.69 x ø5.34 1119190 Endstück 1117559 Verschlusskappe ø10 1104660 Schlauchbride (2 Stk.) DV81 mit DS80 2538896 DV81 mit Z10 2538898 Abdichtung innen DV81 2526236 Rohrschelle mit O-Ring 1117893 O-Ring zu Rohrschelle (5 Stk.) 1118549 Schutzkappe ø41... - Seite 17 Notizen...
- Seite 18 Notizen...
- Seite 19 © Condair ag, gedruckt in der schweiz technische Änderungen vorbehalten...
- Seite 20 Beratung, Verkauf und serViCe: reg.no. 40002-2 Hersteller: Condair ag Member of the Walter Meier group talstrasse 35-37, 8808 Pfäffikon, schweiz tel. +41 55 416 61 11, fax +41 55 416 62 62 info@condair.com, www.condair.com...
