Belimo EV R3+BAC Serie Technisches Datenblatt
Regelkugelhahn mit sensorgeführter
Durchfluss- oder Leistungsregelung, Leistungs-
und Energiemonitoringfunktion, 3-Weg, Innen-
und Aussengewinde, PN 25 (Energy Valve)
• Nennspannung AC/DC 24 V
• Ansteuerung stetig, kommunikativ, hybrid
• Für geschlossene Kalt- und
Warmwassersysteme
• Für wasserseitige stetige Regelung von
Luftbehandlungs- und Heizungsanlagen
• Ethernet 10/100 Mbit/s, TCP/IP, integrierter
Webserver
• Kommunikation via BACnet, Modbus, MP-Bus
von Belimo oder konventionelle Ansteuerung
• PoE(Power over Ethernet)-Speisung möglich
• Konvertierung von Sensorsignalen
• Glykolüberwachung
Typenübersicht
Typ
EV015R3+BAC
EV020R3+BAC
EV025R3+BAC
EV032R3+BAC
EV040R3+BAC
EV050R3+BAC

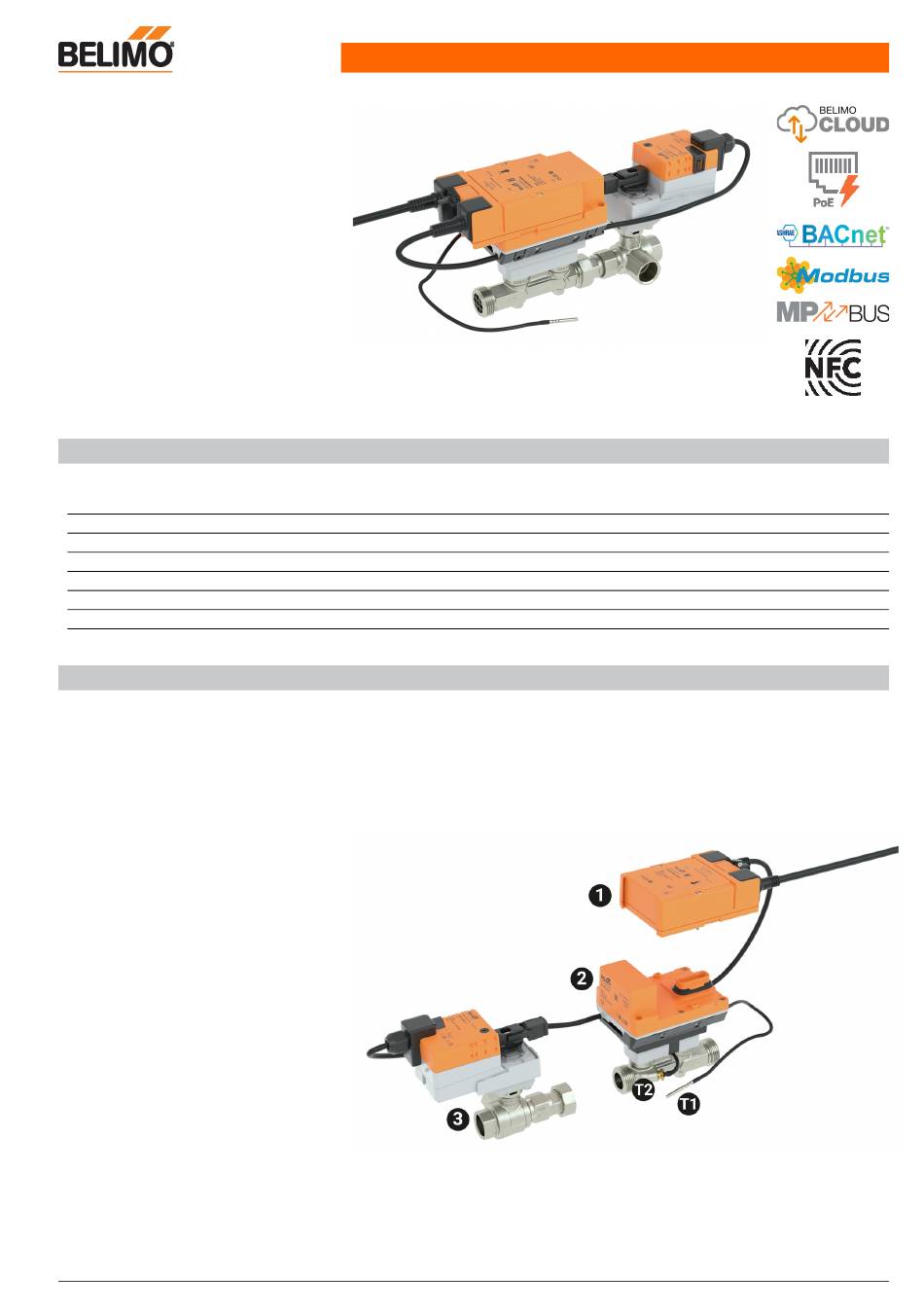

Aufbau
Externer Temperatursensor T1
Integrierter Temperatursensor T2
Regelkugelhahn mit Antrieb 3
www.belimo.com
Technisches Datenblatt
DN
Rp
G
["]
["]
15
1/2
3/4
20
3/4
1
25
1
1 1/4
32
1 1/4
1 1/2
40
1 1/2
2
50
2
2 1/2
Kvs theor.: theoretischer Kvs-Wert für Druckabfallberechnung
Komponenten
Das Belimo Energy Valve besteht aus einem Regelkugelhahn, einem Antrieb und einem
thermischen Energiezähler mit Logik- und Sensormodul.
Das Logikmodul beinhaltet die Spannungsversorgung, die Kommunikations- und die NFC-
Schnittstelle. Im Sensormodul werden alle relevanten Daten gemessen und aufgezeichnet.
Durch diesen modularen Aufbau des Energiezählers kann bei einem Austausch des
Sensormoduls das Logikmodul in der Anlage bleiben.
Logikmodul 1
Sensormodul 2
EV..R3+BAC • de-ch • 2024-07-24 • Änderungen vorbehalten
V'nom
V'nom
[l/s]
[l/min]
0.42
25
0.69
41.7
0.97
58.3
1.67
100
2.78
166.7
4.17
250
EV..R3+BAC
V'nom
Kvs theor.
[m³/h]
[m³/h]
1.5
3.2
2.5
5.3
3.5
8.8
6
14.1
10
19.2
15
30.4
PN
25
25
25
25
25
25
1 / 17
