VEGAS 720W CONTROLLER, IP20, SINGLE COLOUR,
WITH WALL MOUNTED TOUCH PANEL
RVACCT1-WP
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any doubt about the installation or use
of this product, consult a competent electrician
Product technical information and specification may change over time without prior notification. For the latest
technical information please visit our web site www.ledgrouprobus.com or robusdirect.com
Touch Panel: -20°C < Ta < +40°C, 220-240V AC, Class II, IP20
Controller : -20°C < Ta < +40°C, DC12-24V, Out Power: 12V:<360W, 24V:<720W, Class III, IP20
Suitable for mounting on a normally flammable surface.
Warning! To prevent overheating, the fitting or driver must not be covered by thermal insulation.
Installation
1. Ensure mains supply is switched off before commencing
work.
2. Remove the metal frame from the back of touch panel, and
fix it to the back box on the wall.
3. Connect the power supply cables to terminal of touch
panel: L - Brown, N - Blue.
4. Attach the touch panel onto the metal frame.
Controller
5. When used outdoors please use IP enclosure.
6. Connect DC12-24V Supply to input terminals DC+ &DC-.
7. LED Strip connection: Positives Red "+" to V+. Connect
Channel 1 Black to 1st V-, connect Channel 2. Black to 2nd
V-, Connect Channel 3 Black to 3rd V-.
Match code operation:
The wall panel by default is matched to the controller. If
multiple controllers are to be controlled by the one wall panel,
it is possible to pair the controller to the wall panels
Pairing:
1. Turn off power supply to the controllers.
2. On the wall panel press and hold the "Mode" key

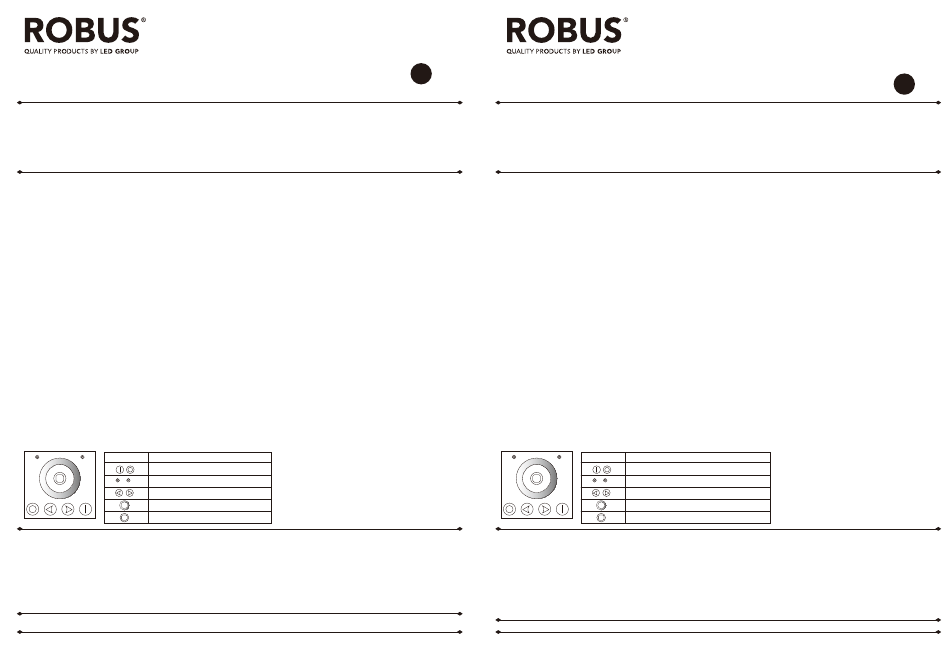

Symbol Function
On/Off
Left: Signal light, Right: Power light
Speed Brightness - +
Smoothness Brightness Transition
Minimum or Maximum
Mode Selection: 1 Static; 2 Flash; 3 Fade
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from household waste (WEEE marked with
crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life to a collection centre for waste
electrical equipment or a Civic Amenity site, or to a retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed of carelessly. It is important that it is
separated from normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in normal household waste, but should
be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 050918
Note:
3. Turn on power supply to the controllers. Then releasethe
key "Mode". The LED load will be at 50% output
4. On the wall panel press the "On" key 3 times within 5s.The
LED load will dim down further.
5. When the LED load flashes 3 times and goes to 100% and
then goes to the previous status before power off, Pairing is
successful.
6. If pairing is unsuccessful, repeat the above steps.
Clear pairing
Return to factor default
1. Turn power supply to controllers off
2. On the wall panel press and hold the "Mode" key
3. Turn on power supply to the controllers. Then releasethe
key "Mode". The load LEDs will be 50% brightnessas
responding.
4. On the wall panel press the Speed/ Brightness " -" key 3
times within 5s.The LED load will dim down further from
25%-10%.
5. When the LED load flashes 3 times and goes to the
previous status before power off, Clear pairing is
successful.
6. If clear pairing is unsuccessful, repeat the above steps.
VEGAS 720W CONTROLLER, IP20, ENKELE KLEUR, MET AAN DE
EN
WAND GEMONTEERD AANRAAKPANEEL
RVACCT1-WP
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen beschadigen. Als u twijfelt over
de installatie of het gebruik van dit product, raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande kennisgeving wijzigen. Ga
voor de meest recente technische gegevens naar onze website www.ledgrouprobus.com of robusdirect.com
Aaaraakpanel: -20°C < Ta < +40°C, 220-240V AC, Klasse II, IP20,
Controller: -20°C < Ta < +40°C, DC 12-24V, Out Power: 12V:<360W, 24V:<720W, Klasse III, IP20
Geschikt voor montage op een normaal ontvlambare oppervlake.
Waarschuwing! Om oververhitting te voorkomen, mag de bestuurder niet worden bedekt door thermische isolatie.
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Verwijder het metalen frame van de achterkant van het
aanraakscherm en bevestig het aan de achterste doos
tegen de wand.
3. Sluit de stroomkabels aan op de aansluitklem van het
aanraakpaneel: L - Bruin, N - Blauw.
4. Bevestig het aanraakpaneel op het metalen frame.
Controller
5. Als de producten buiten worden gebruikt, moet een
behuizing met gepaste IP-klasse worden gebruikt.
6. Sluit de DC12-24V stroomvoorziening aan op de
ingangsaansluitklemmen DC+ en DC-.
7. De LED-strip aansluiten: Positieve Rood "+" op V+. Sluit
Kanaal 1 Zwart aan op 1ste V-, sluit Kanaal 2 Zwart aan
op 2de V-, Sluit Kanaal 3 Zwart aan op 3de V-.
Bediening met gekoppelde codes:
Het wandpaneel is standaard gekoppeld aan de controller.
Als er meerdere controllers moeten worden aangestuurd via
hetzelfde wandpaneel, is het mogelijk de controllers te
koppelen aan de wandpanelen
Koppeling:
1. Schakel de stroomvoorziening naar de controllers uit.
2. Houd op het wandpaneel de toets "Mode" ingedrukt
Symbool
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische apparatuur, gescheiden van
gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn levenscyclus in te leveren bij
een inleverpunt voor elektronisch afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze onachtzaam wordt weggegooid. Het is
belangrijk dat ze gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met het gewone huishoudelijk
afval mag worden weggegooid, maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving voor AEEA
(afgedankte elektrische en elektronische apparatuur).
Opmerkingen:
3. Schakel de stroomvoorziening naar de controllers in. Laat dan
de toets "Mode" los. De LED-belasting zal 50% van de afgifte
bedragen
4. Druk op het wandpaneel binnen de 5s 3 keer op de toets
"On". De LED-belasting wordt verder gedimd
5. Wanneer de LED-belasting 3 keer knippert en gaat naar de
vorige status voordat het apparaat wordt uitgeschakeld, is het
koppelen gelukt
6. Als het koppelen niet lukt, herhaalt u de bovenstaande stappen.
Koppelen ongedaan maken
Terugkeren naar fabrieksinstellingen
1. Schakel de stroomvoorziening naar de controllers uit.
2. Houd op het wandpaneel de toets "Mode" ingedrukt.
3. Schakel de stroomvoorziening naar de controllers in. Laat dan
de toets "Mode" los. De LED-belasting zal 50% van de
helderheid.
4. Druk op het wandpaneel binnen de 5s 3 keer op de toets
Snelheid/ Helderheid "-". De LED-belasting wordt verder
gedimd van 25%-10%.
5. Wanneer de LED-belasting 3 keer knippert en gaat naar de
vorige status voordat het apparaat wordt uitgeschakeld, is het
koppelen gelukt
6. Als het koppelen niet lukt, herhaalt u de bovenstaande stappen.
Functie
Aan/ Uit
Links: Signaallampje Stroomlampje
Snelheid/ Helderheid - +
Zachte helderheidovergang
Modeselectie: 1. Statisch 2. Flash 3. Vervagingsopties
De installatie dient te worden uitgevoerd door een elektricien
NL
