DEUTA Controls BL-202-10-868 EVG FLEX Gebrauchs- Und Montageanleitung

DEUTSCH

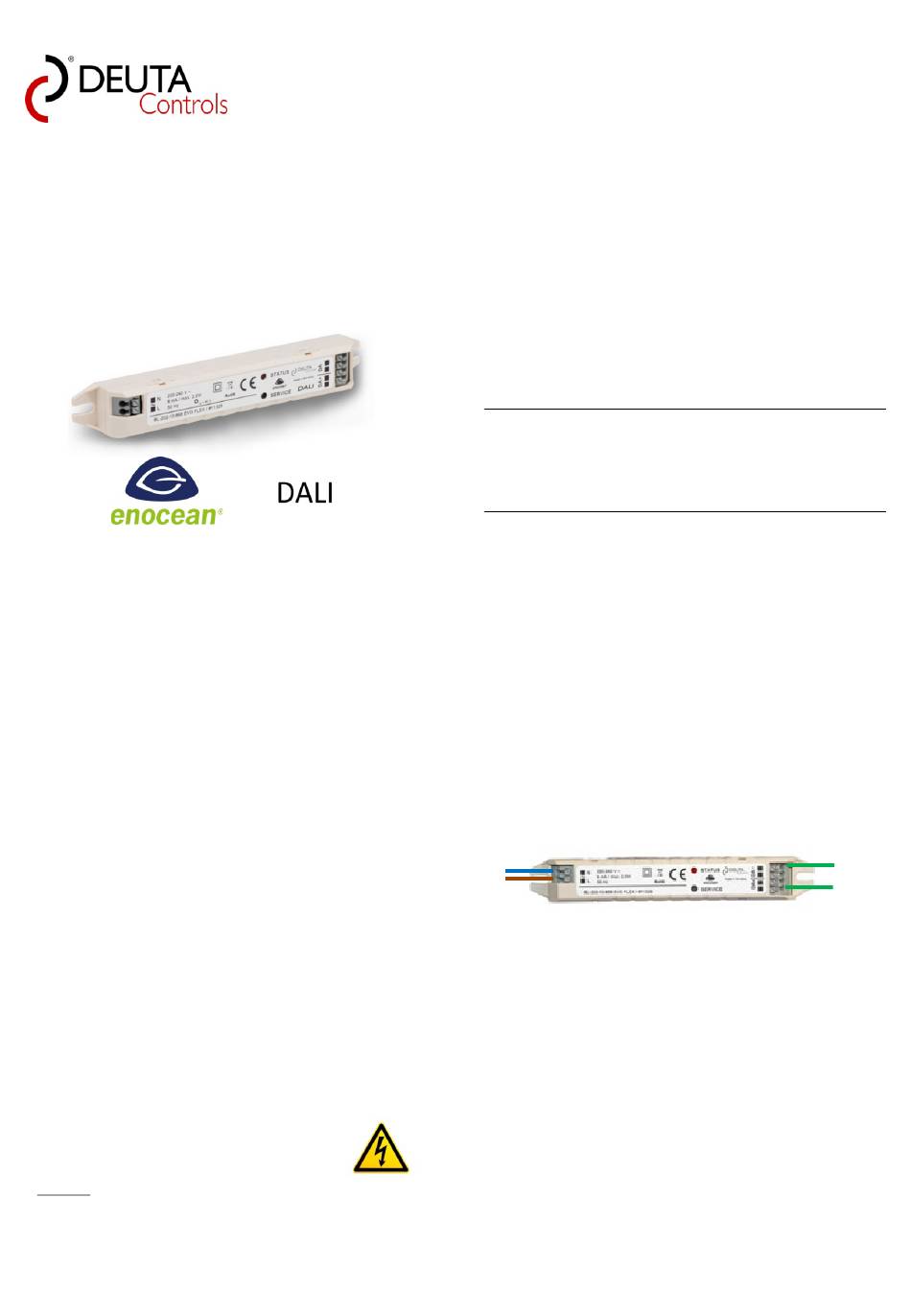

BL-202-10-868 EVG FLEX
EnOcean-DALI-Controller
Art.-Nr.: 11329
Gebrauchs- und Montageanleitung
Technische Änderungen vorbehalten
Stand: 13.04.2020
www.deuta-controls.net
Normen und Standards
CE-Konformität: 2014/53/EU RED-Richtlinie
2011/65/EU RoHS-Richltinie
Normen/ DIN EN 60950-1:2011 + A12 Cor. 1:2012
Richtlinien + Cor. 1:2012
ETSI EG 203 367; DIN /EN 55032
EN/IEC 61000-4-2; EN/IEC 61000-4-3
EN/IEC 61000-4-4; EN/IEC 61000-4-5
EN/IEC 61000-4-6
Technische Daten
Versorgungsspannung: 220-240 V AC / 50 Hz
Leistungsaufnahme: typ. 0,8 W, max. 1,5 W
Ausgang: DALI+, DALI-, typ. 16 V DC / max. 30 mA
Sende-/
Empfangs-Mittenfrequenz:
Genutzter Frequenzbereich:
Maximale Sendeleistung:
Empfänger-Kategorie nach EN 300200:
Anschlussklemmen: 2 Federklemmen, Push-In, max. 1,5 mm
oder 1,0 mm
Gehäuse: UL-V0, hellgrau
Schutzart: IP 20 / nur für den Innenbereich
Umgebungstemperatur: +5 bis +50 °C
Lagerungstemperatur: +5 bis +50 °C
Gewicht: 60 g
Gefahrenhinweis
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Das Gerät darf nicht geöffnet werden, alle zur
Installation notwendigen Schnittstellen sind von außen zugänglich.
Das Gerät darf nicht in Verbindung mit Geräten benutzt werden, die
direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden
Zwecken dienen oder durch deren Betrieb gefahren für Menschen, Tiere
oder Sachwerte entstehen können.
DEUTA Controls GmbH
Paffrather Straße 140
51465 Bergisch Gladbach
Tel: +49 (0) 22 02 285 57 – 60
Fax: +49 (0) 22 02 285 57 – 79
E-Mail: info@deuta-controls.de
Seite 1
868.3 MHz / ASK (EnOcean)
868.0 – 868.6 MHz
typ. 3 dBm @ 868.300 MHz
2
starr
2
flexibel mit Aderendhülsen
2
Seite 3
Anwendung
Der EnOcean-DALI-Controller BL-202-10-868 EVG FLEX besitzt folgende
Schnittstellen:
• 1x EnOcean, bidirektional(868 MHz)
• 1x DALI Master für bis zu 15 Slaves (max. 30 mA)
• 1x Service-Taster (in der Gehäusefront)
• 1x Service LED rot (in der Gehäusefront)
• 1x 230 V AC Schaltnetzteil
Der BL-202-10-868 arbeitet als Lichtsteuerung auf Basis von EnOcean
Sensoren und Aktoren sowie Geräten mit DALI-Schnittstelle, wie z.B.
elektronischen Vorschaltgeräten und LED-Treibern. Weitere Details zum
Gerät finden Sie bitte im Datenblatt oder unter www.deuta-controls.de.
Der Service-Taster ist in der aktuellen Version ohne Funktion.
Die Konfiguration erfolgt über die PC-Software BL-PC-FLEX-2 (zuvor
BL-PC-FLEX) und den zugehörigen EnOcean USB-Stick, beides erhältlich
unter:
# 11228, BL-PC-FLEX Setup-Kit für Windows PC
Typenübersicht / Geltungsbereich
11329, BL-202-10-868 EVG FLEX.
EnOcean-DALI-Controller, 868 MHz
EEP (EnOcean Equipment Profile)
Die Liste der aktuell unterstützten EEP entnehmen Sie bitte dem
aktuellen Handbuch zur Software BL-PC-FLEX-2.
Elektrischer Anschluss
Der BL-202 ist für den Betrieb an 230 V AC Netzspannung ausgelegt. Beim
elektrischen Anschluss gelten die technischen Daten des Gerätes. Der
maximale Leitungsquerschnitt der Anschlussleitungen beträgt 1,5 mm
starr oder 1 mm feindrähtig mit Aderendhülse.
2
Anschlussplan
N
L
Installation/ Schutzmaßnahmen
• Der BL-202-10-868 EVG FLEX ist vorbereitet für die Montage in einem
Gehäuse oder einem LED-Profil.
• Für den Betrieb ist keine separate 868 MHz Sende-/Empfangsantenne
erforderlich.
• Außerhalb des Gerätes muss eine leicht zugängliche Trennvorrichtung
zur Netztrennung vorhanden sein.
• Es ist eine Überstrom-Schutzeinrichtung vorzuschalten (10 A).
• Das Gerät muss so installiert werden, dass der Benutzer nach der
Installation keinen direkten Zugang zum Bereich der
Netzanschluss-klemme hat.
• Nicht geeignet zur Installation in IT-Netzen (ohne Neutralleiter).
• Das Gerät ist so zu montieren, dass das Label /Typenschild nach dem
Einbau sichtbar ist.
• Die Montage des Gerätes hat im spannungslosen Zustand zu erfolgen.
Seite 2
2
DALI -
DALI +
