MONTAGE

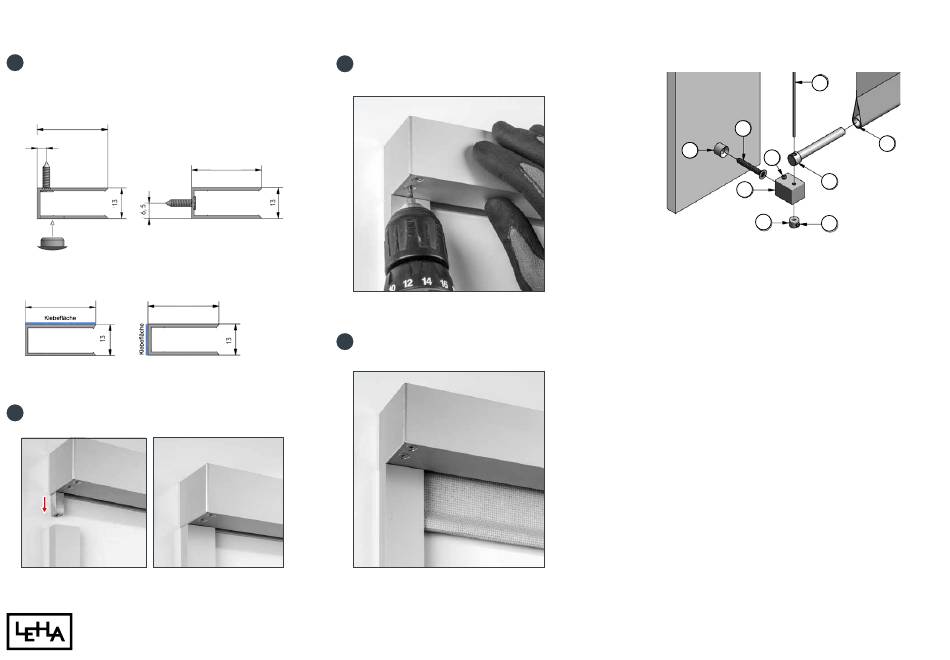

Seitenschienen montieren
1
verschraubt:
30
4
Wand
geklebt:
30
30
Wand
Nische
2
Kassette aufstecken
Revisionsblende bündig auf Kassette schieben
3
und festschrauben
30
Nische
Fahrweg des Behangs auf freien
4
Lauf prüfen
Hinweis für Seilführung (optional)
7
6
2
4
5
1
3
4
Seilverspannung-Wandmontage- Standard:
- Montagehülse (2) mit geeignetem Befestigungs
mittel (6) montieren. Montageposition
entsprechend der Anlagenhöhe festlegen.
- Seil (7) durch Führungsbolzen (5) und Montage
würfel (1) führen.
- Führungsbolzen (5) in innenliegenden Fallstab (8)
einführen.
- Uni-Stoppring (3) von unten auf das Seil (7)
schieben und auf entsprechender Höhe mit M4 x 4
(4) fixieren.
- Montagewürfel auf Montagehülse schieben und
mit M4 x 4 (4) fixieren.
- Seil (7) (Lieferlänge = Anlagenhöhe + 15 cm) nach
Montage entsprechend einkürzen.
