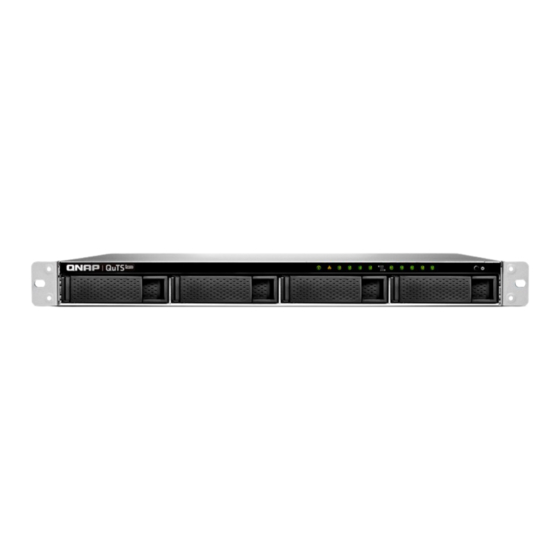

QNAP TS-h977XU-RP Benutzerhandbuch

QNAP TS-h977XU-RP Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für TS-h977XU-RP:

Werbung

Quicklinks

Diese Anleitung herunterladen
TS-hx77XU-RP
TS-h977XU-RP
TS-h1277XU-RP
Benutzerhandbuch
Dokumentversion: 1
01/06/2020

Werbung

loading

Verwandte Anleitungen für QNAP TS-h977XU-RP

Inhaltszusammenfassung für QNAP TS-h977XU-RP

  • Seite 1 TS-hx77XU-RP TS-h977XU-RP TS-h1277XU-RP Benutzerhandbuch Dokumentversion: 1 01/06/2020...
  • Seite 2 3. Installation und Konfiguration Hardwareinstallation........................... 17 Laufwerkinstallation..........................17 Erweiterungskarten austauschen......................32 Hot-Swapping redundanter Netzteile......................39 Griffe am TS-h977XU-RP installieren.....................41 Schienensets............................42 Installation von Erweiterungseinheiten....................42 QuTS hero Installation..........................48 Installation von QuTS hero mit Qfinder Pro....................49 QuTS hero mittels Cloud-Schlüssel installieren..................50 4.
  • Seite 3 Eingeschränkte Garantie..........................60 Haftungsausschluss............................60 GNU Public License............................60 CE-Hinweis..............................68 FCC-Hinweis...............................68 VCCI-Hinweis..............................69 BSMI-Hinweis............................. 69 SJ/T 11364-2006............................69...
  • Seite 4 TS-hx77XU-RP Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAP TS-hx77XU-RP NAS und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
  • Seite 5 TS-hx77XU-RP Benutzerhandbuch 2. Produktübersicht Dieses Kapitel enthält grundlegende Informationen über das QNAP TS-hx77XU-RP NAS. Über das TS-hx77XU-RP Ausgestattet mit einem AMD Ryzen™ Prozessor ist das TS-hx77XU-RP NAS eine leistungsstarke Lösung für die Speicherung, Sicherung, gemeinsame Nutzung und zentrale Verwaltung Ihrer Daten. Die neuen leistungsstarken AMD Ryzen™...
  • Seite 6 RP-3700X-32G RP-3700X-128G Speichersteckplätze 4 x Long-DIMM DDR4 Wichtig • Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen. • Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken,...
  • Seite 7 TS-hx77XU-RP Benutzerhandbuch Komponente TS-h977XU-RP-3700X-32G TS-h1277XU- TS-h1277XU- RP-3700X-32G RP-3700X-128G 10 Gigabit-Ethernet- • 2 x 10GbE SFP+ SmartNIC Ports • 2 x 10GbaseT RJ45 Gigabit-Ethernet-Ports 2 x GbE RJ45 Externe E/A-Anschlüsse & Erweiterungssteckplätze PCIe-Steckplätze 1 x PCIe 3.0 x16 • 2 x PCIe 3.0 x4 •...
  • Seite 8 TS-h977XU-RP-3700X-32G TS-h1277XU- TS-h1277XU- RP-3700X-32G RP-3700X-128G Netzteil • TS-h977XU-RP: 2 x 300W, 100-240V AC, 50/60 Hz • TS-h1277XU-RP: 2 x 300W, 100-240V AC, 50/60 Hz Systembatterie CR2032 Lithium-Batterie (3V, 225 mAh) Wichtig Entsorgen Sie gebrauchte Batterien gemäß den örtlichen Vorschriften oder den Anweisungen des Batterieherstellers.
  • Seite 9 TS-hx77XU-RP Benutzerhandbuch Vorderseite TS-h977XU-RP Status-LED Laufwerks-LEDs LAN-LED Netzschalter TS-h1277XU-RP Laufwerks-LEDs LAN-LED Produktübersicht...
  • Seite 10 TS-hx77XU-RP Benutzerhandbuch Netzschalter Erweiterungsgerät-LED Status-LED Rückseite TS-h977XU-RP Komponente Komponente Ethernet Port 3 (10GbE SFP+) Stromversorgungseinheit 1 USB 3.2 Gen 2 Typ-A Port Ethernet Port 2 (GbE RJ45) Ethernet Port 1 (GbE RJ45) USB 2.0 Typ-A Ports Ethernet Port 6 (10GBase-T RJ45)
  • Seite 11 TS-hx77XU-RP Benutzerhandbuch TS-h1277XU-RP Komponente Komponente Ethernet Port 3 (10GbE SFP+) Ethernet Port 5 (10GBase-T RJ45) USB 3.2 Gen 2 Typ-A Port Ethernet Port 2 (GbE RJ45) Ethernet Port 1 (GbE RJ45) USB 3.2 Gen 2 Typ-C Port Ethernet Port 6 (10GBase-T RJ45) USB 2.0 Typ-A Ports PCIe-Abdeckungen, volle Höhe Ethernet Port 4 (10GbE SFP+)
  • Seite 12 TS-hx77XU-RP Benutzerhandbuch Systemplatine TS-h977XU-RP Komponente Komponente PCIe 3.0 x16 Steckplatz 1 Speichersteckplatz 3 Anmerkung Eine Dual-Port 10Base-T Erweiterungskarte ist in diesem PCIe-Steckplatz installiert. Speichersteckplatz 1 Speichersteckplatz 4 Speichersteckplatz 2 Produktübersicht...
  • Seite 13 TS-hx77XU-RP Benutzerhandbuch TS-h1277XU-RP Komponente Komponente PCIe 3.0 x4 Steckplatz 1 Speichersteckplatz 1 PCIe 3.0 x8 Steckplatz 2 Speichersteckplatz 2 PCIe 3.0 x4 Steckplatz 3 Speichersteckplatz 3 PCIe 3.0 x8 Steckplatz 4 Speichersteckplatz 4 Anmerkung Eine Dual-Port 10Base-T Erweiterungskarte ist in diesem PCIe-Steckplatz installiert.
  • Seite 14 TS-hx77XU-RP Benutzerhandbuch Laufwerksnummerierung TS-h977XU-RP 3,5-Zoll Einschübe TS-h977XU-RP 2,5-Zoll Einschübe Produktübersicht...
  • Seite 15 • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist Hardware und Peripheriegeräte • Speicherlaufwerke Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https:// www.qnap.com/compatibility. • Netzwerkkabel Werkzeuge • Phillips #1- oder #2-Schraubendreher • Antistatik-Armband Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu...
  • Seite 16 TS-hx77XU-RP Benutzerhandbuch • Nur qualifizierte, sachkundige und autorisierte Personen mit Kenntnissen aller Einschränkungen, Sicherheitsvorkehrungen sowie Installations- und Wartungsverfahren sollten physischen Zugang zum NAS haben. • Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren. •...
  • Seite 17 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren • 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren • 2,5-Zoll Solid-State-Drives in 2,5-Zoll Einsätzen des TS-h977XU-RP installieren 6. Schließen Sie Netzteil und alle erforderlichen Kabel an. 7. Schalten Sie das NAS ein. 8. Installieren Sie QuTS hero.
  • Seite 18 TS-hx77XU-RP Benutzerhandbuch 3. Installation und Konfiguration Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerkinstallation Das TS-hx77XU-RP ist mit 3,5-Zoll Festplatten, 2,5-Zoll Festplatten und 2,5-Zoll Solid-State-Drives kompatibel.
  • Seite 19 TS-hx77XU-RP Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an. 4.
  • Seite 20 TS-hx77XU-RP Benutzerhandbuch b. Drücken Sie den Griff. 5. Schalten Sie das NAS ein. 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren Warnung • Die Installation eines Laufwerks und die Installation von QuTS hero löscht alle Daten auf dem Laufwerk. • Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.
  • Seite 21 TS-hx77XU-RP Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an. 4.
  • Seite 22 TS-hx77XU-RP Benutzerhandbuch b. Drücken Sie den Griff. 5. Schalten Sie das NAS ein. 2,5-Zoll Solid-State-Drives in 2,5-Zoll Einsätzen des TS-h977XU-RP installieren Warnung • Die Installation eines Laufwerks und die Installation von QuTS hero löscht alle Daten auf dem Laufwerk. •...
  • Seite 23 TS-hx77XU-RP Benutzerhandbuch 3. Entfernen Sie den Laufwerkseinsatz. a. Entfernen Sie die Schrauben. b. Ziehen Sie den Einsatz heraus. 4. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
  • Seite 24 TS-hx77XU-RP Benutzerhandbuch 5. Schieben Sie den Einsatz in den Schacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Bringen Sie die Schraube an. 6. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das NAS. b.
  • Seite 25 Das TS-hx77XU-RP verfügt über vier Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren des Speichermoduls erhöhen. Verwenden Sie ausschließlich QNAP-Module desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.
  • Seite 26 TS-hx77XU-RP Benutzerhandbuch • Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern. 1. Schalten Sie das NAS aus. 2. Ziehen Sie das Netzkabel aus der Steckdose. 3. Stecken Sie alle Kabel und sonstige externe Komponenten ab. 4.
  • Seite 27 TS-hx77XU-RP Benutzerhandbuch 5. Entfernen Sie ein vorhandenes Modul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen. b. Halten Sie das Modul an den Rändern. 6.
  • Seite 28 TS-hx77XU-RP Benutzerhandbuch c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind. d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren. 7. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das NAS. b.
  • Seite 29 Überprüfen Sie den Wert für Gesamtspeicher. Speichermodule im TS-h1277XU-RP austauschen Wichtig QNAP empfiehlt die paarweise Installation von Modulen. • Stellen Sie sicher, dass jedes Paar identische Module verwendet. • Installieren Sie die Paare nacheinander und folgen Sie den zugewiesenen Steckplätzen für jedes Paar.
  • Seite 30 TS-hx77XU-RP Benutzerhandbuch b. Schieben Sie die Abdeckung zurück. c. Heben Sie die Abdeckung des NAS nach oben. 5. Entfernen Sie ein vorhandenes Modul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen.
  • Seite 31 TS-hx77XU-RP Benutzerhandbuch 6. Setzen Sie ein neues Modul ein. a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus. b. Setzen Sie das Modul in den Steckplatz ein. c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind. d.
  • Seite 32 TS-hx77XU-RP Benutzerhandbuch c. Ziehen Sie die Schrauben an. 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schalten Sie das NAS ein. 10. Vergewissern Sie sich, dass der NAS das Modul erkennt. a. Melden Sie sich bei QuTS hero als Administrator an. b.
  • Seite 33 TS-hx77XU-RP Benutzerhandbuch Erweiterungskarten austauschen Das TS-hx77XU-RP unterstützt ausgewählte Erweiterungskarten, die teilweise QNAP PCIe-Halterungen erfordern. Über die Firmenwebsite gekaufte QNAP-Erweiterungskarten werden mit für alle QNAP NAS- Modelle passenden Halterungen geliefert. Erweiterungskarten im TS-h977XU-RP austauschen Anmerkung Eine Dual-Port 10GBase-T Netzwerkerweiterungskarte ist im PCIe 3.0 x4 Steckplatz vorinstalliert.
  • Seite 34 TS-hx77XU-RP Benutzerhandbuch Warnung Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren. 5. Entfernen Sie das PCIe-Modul. a. Entfernen Sie die Schraube vom Modul. b.
  • Seite 35 TS-hx77XU-RP Benutzerhandbuch b. Greifen Sie die Erweiterungskarte an den Rändern an. c. Ziehen Sie die Karte vorsichtig aus dem Steckplatz heraus. 7. Installieren Sie eine neue Erweiterungskarte. a. Halten Sie die Karte an den Rändern. b. Setzen Sie die Karte in den Steckplatz ein. c.
  • Seite 36 TS-hx77XU-RP Benutzerhandbuch c. Bringen Sie die Schraube an. 9. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das NAS. b. Bringen Sie die Schraube an. 10. Schließen Sie alle Kabel und externen Komponenten wieder an. 11. Schließen Sie das Netzkabel an die Steckdose an. 12.
  • Seite 37 TS-hx77XU-RP Benutzerhandbuch Erweiterungskarten im TS-h1277XU-RP austauschen Anmerkung • Eine Dual-Port 10Gbase-T Netzwerkerweiterungskarte ist im PCIe 3.0 x8 Steckplatz 4 vorinstalliert. • Steckplatz 2 reduziert seine Geschwindigkeit von x8 auf x4, wenn eine Erweiterungskarte in Steckplatz 1 installiert ist. • Steckplatz 4 reduziert seine Geschwindigkeit von x8 auf x4, wenn eine Erweiterungskarte in Steckplatz 3 installiert ist.
  • Seite 38 TS-hx77XU-RP Benutzerhandbuch b. Schieben Sie die Abdeckung zurück. c. Heben Sie die Abdeckung des NAS nach oben. 5. Entfernen Sie die vorhandene Erweiterungskarte. a. Entfernen Sie die Schraube, mit der die PCIe-Halterung am Gehäuse befestigt ist. b. Halten Sie die Karte an den Rändern. c.
  • Seite 39 TS-hx77XU-RP Benutzerhandbuch 6. Installieren Sie eine neue Erweiterungskarte. a. Halten Sie die Karte an den Rändern. b. Setzen Sie die Karte in den Steckplatz ein. c. Schrauben Sie die Schraube fest. 7. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das NAS. b.
  • Seite 40 TS-hx77XU-RP Benutzerhandbuch c. Ziehen Sie die Schrauben an. 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schließen Sie das Netzkabel an die Steckdose an. 10. Schalten Sie das NAS ein. Hot-Swapping redundanter Netzteile NAS-Geräte mit redundanten Netzteilen (PSUs) unterstützen Hot-Swapping. Warnung Installation und Konfiguration...
  • Seite 41 TS-hx77XU-RP Benutzerhandbuch Das NAS kann ein oder mehrere Netzteilkabel haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel trennen. 1. Schalten Sie das NAS aus. 2. Trennen Sie das Netzkabel von der Steckdose und der PSU, die Sie ersetzen möchten. 3.
  • Seite 42 Griffe am TS-h977XU-RP installieren Durch das Installieren von Griffen können Sie das NAS in einem Rack besser greifen und weiter sichern. Die Griffe am TS-h977XU-RP müssen manuell installiert werden. 1. Schalten Sie das NAS aus. 2. Installieren Sie einen Griff an einer Winkelhalterung.
  • Seite 43 5. Schalten Sie das NAS ein. Schienensets Schienensets gehören nicht zum Lieferumfang des NAS und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie beim einem autorisierten Händler oder unter http://shop.qnap.com. Das TS-hx77XU-RP ist mit den folgenden Schienenset Modellen kompatibel: Modell Kompatibles Schienenset •...
  • Seite 44 TS-hx77XU-RP Benutzerhandbuch Erweiterungseinheit Modell Beschreibung Erforderliches Zubehör REXP-1620U-RP • Verwendet eine SAS 12 Gbit/s • SAS-12G2E (SFF-8644) Schnittstelle Speichererweiterungskarte • Unterstützt SAS/SATA • Mini-SAS SFF-8644 Kabel HDD/SSD • RAIL-A03-57 REXP-1220U-RP • Verwendet eine SAS 12 Gbit/s (SFF-8644) Schnittstelle • Unterstützt SAS/SATA HDD/SSD REXP-1610U-RP •...
  • Seite 45 TS-hx77XU-RP Benutzerhandbuch Erweiterungseinheit Modell Beschreibung Erforderliches Zubehör TL-D800C • Verwendet eine USB 3.2 Gen USB 3.2 Gen 2 Typ-A auf Typ-C 2 Typ-C Schnittstelle Kabel TL-R1200C-RP • USB 3.2 Gen 2 Typ-A auf Typ- • Unterstützt SATA C Kabel • RAIL-B02 SAS-Erweiterungsgeräte anschließen Um das TS-hx77XU-RP an SAS-Erweiterungsgeräte anzuschließen, muss eine Speichererweiterungskarte im NAS installiert sein.
  • Seite 46 TS-hx77XU-RP Benutzerhandbuch TS-h977XU-RP Installation und Konfiguration...
  • Seite 47 TS-hx77XU-RP Benutzerhandbuch TS-h1277XU-RP 3. Schalten Sie die Erweiterungsgeräte ein. 4. Stellen Sie sicher, dass die Erweiterungsgeräte vom NAS erkannt werden. a. Melden Sie sich bei QuTS hero als Administrator an. b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > System. c.
  • Seite 48 2. Installieren Sie einen Host Bus Adapter im PCIe-Steckplatz. Wichtig Das QNAP QXP Host Bus Adapter ist für den Anschluss von SATA JBOD Gehäusen an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind nicht mit QNAP JBOD- Gehäusen kompatibel.
  • Seite 49 Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > System. c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind. QuTS hero Installation Das TS-hx77XU-RP verwendet das QNAP QuTS hero Betriebssystem. Sie können QuTS hero auf folgende Weisen installieren. Methode...
  • Seite 50 3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus. Anmerkung Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities. 4. Suchen Sie das NAS in der Liste und klicken Sie doppelt auf den Namen oder die IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.
  • Seite 51 • Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät. Auf der Webseite sind alle nicht initialisierten QNAP NAS Geräte im lokalen Netzwerk aufgelistet. 4. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.
  • Seite 52 10. Klicken Sie auf Weiter. 11. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 12. Klicken Sie auf Weiter. Der Bildschirm Netzwerkeinstellungen konfigurieren wird angezeigt.
  • Seite 53 TS-hx77XU-RP Benutzerhandbuch QuTS hero ist installiert. Installation und Konfiguration...
  • Seite 54 TS-hx77XU-RP Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren.
  • Seite 55 TS-hx77XU-RP Benutzerhandbuch Aktion Benutzeraktion Ergebnis Erweiterte Taste 15 Sekunden Die werkseitigen Standardeinstellungen werden Systemrücksetzung lang gedrückt halten. wiederhergestellt. • Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her. LEDs Wenn das NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und das NAS mit dem Netzwerk verbunden ist.
  • Seite 56 TS-hx77XU-RP Benutzerhandbuch Status Beschreibung Systemstatus Blinkt abwechselnd alle 0,5 • Das Laufwerk wird formatiert. Sekunden grün und rot • Der NAS wird initialisiert. • Das Betriebssystem wird aktualisiert. • RAID-Neuaufbau wird gerade durchgeführt. • Online-RAID-Kapazitätserweiterung wird gerade durchgeführt. • Online-RAID-Level-Migration wird gerade durchgeführt.
  • Seite 57 TS-hx77XU-RP Benutzerhandbuch Status Beschreibung Erweiterungsger Orange Eine Erweiterungseinheit ist angeschlossen. ät Es sind keine Erweiterungseinheiten angeschlossen. Audioalarm Dauer Frequenz Beschreibung Kurzer Signalton (0,5 • Der NAS fährt hoch. Sekunden) • Der NAS wird heruntergefahren (Softwareabschaltung). • Der Benutzer hat die Reset-Taste gedrückt. •...
  • Seite 58 TS-hx77XU-RP Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen Wenn das NAS während der QuTS hero Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein. 1.
  • Seite 59 TS-hx77XU-RP Benutzerhandbuch Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com Problemlösung...
  • Seite 60 Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QuTS hero QNAP NAS Betriebssystem mit ZFS Dateisystem...
  • Seite 61 Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
  • Seite 62 TS-hx77XU-RP Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Seite 63 TS-hx77XU-RP Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
  • Seite 64 TS-hx77XU-RP Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 65 TS-hx77XU-RP Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b. d.
  • Seite 66 TS-hx77XU-RP Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
  • Seite 67 TS-hx77XU-RP Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Seite 68 TS-hx77XU-RP Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law. 13.
  • Seite 69 Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.
  • Seite 70 TS-hx77XU-RP Benutzerhandbuch VCCI-Hinweis この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波 妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがありま す。 VCCI–A BSMI-Hinweis 警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在 這種情況下，使用者會被要求採取某些適當的對策。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装...
  • Seite 71 TS-hx77XU-RP Benutzerhandbuch 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Hinweise...
