K U R Z A N L E I T U N G
Analoge Modultemperatursensoren
Tm-I-4090 / Tm-V-4090
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.
Der Sensor darf nicht in Verbindung mit Geräten benutzt werden, die direkt oder indirekt gesundheits- oder lebenssichernden
Zwecken dienen oder durch dessen Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Garantie und Haftung
Der Sensor ist für die Messung einer Oberflächentemperatur konzipiert. Die Garantie beträgt 1 Jahr ab Rechnungsdatum für
die bestimmungsgemäße Verwendung. IMT Technology übernimmt keine Haftung für mögliche Verluste oder
Beschädigungen, die durch den falschen Gebrauch des Sensors entstehen. Die Haftung für Mangelfolgeschäden ist
ausgeschlossen.
Montagehinweise

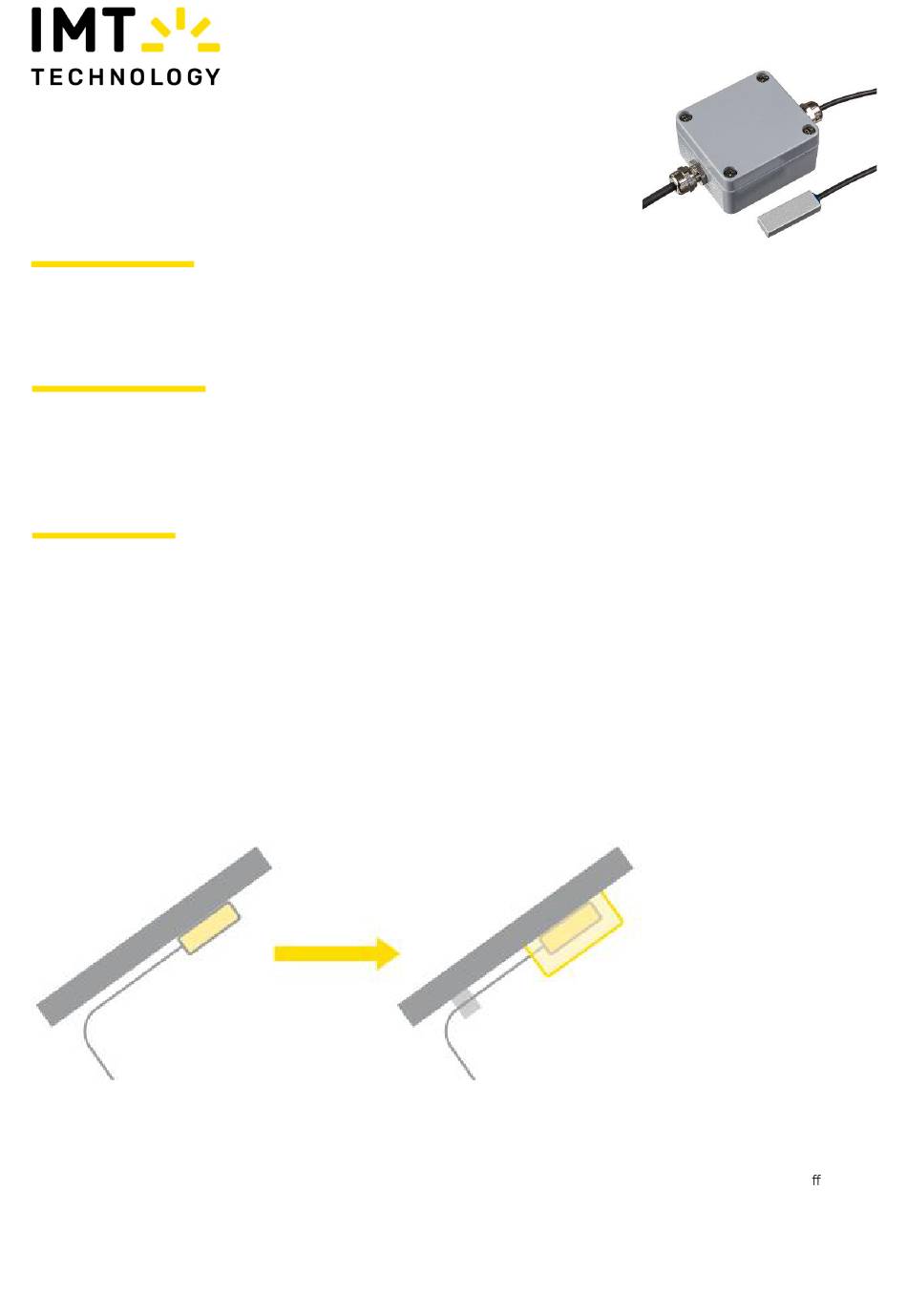

Die Montage des Sensorelementes erfolgt direkt durch Aufkleben des Aluminiumblocks auf die Messoberfläche. Der
Untergrund muss trocken, sauber und fettfrei sein. Es sollte kein Glasreiniger zur Reinigung verwendet werden, da einige
Glasreiniger Zusätze zur Anhaftung von Verschmutzung enthalten. Diese Zusätze führen auch zu einer schlechteren
Anhaftung des Klebebandes. Zur Reinigung sind Ethanol oder Isopropanol zu bevorzugen.
Die Modultemperatur soll an einer repräsentative Stelle innerhalb des Generators gemessen werden. Hierzu sollte bei
kristallinen PV-Modulen die Positionierung des Sensorelements möglichst mittig unter einer Zelle und möglichst in der Mitte
des PV-Modules erfolgen. Innerhalb des PV-Generators ist hierfür möglichst ein mittiges PV-Modul zu wählen.
Für Bifacial-Module dürfen Sensorelement und Sensorleitung maximal 10 % irgendeiner Zelle bedecken, wobei die
Sensorleitung möglichst zwischen den Zellen geführt werden soll.
Es wird eine ergänzende Fixierung des Temperatursensors durch eine zusätzliche Befestigung mit Silikon oder Sikaflex
empfohlen, insbesondere bei PV-Modultemperaturen über 75°C. Die Sensorleitung erfordert eine Zugentlastung nahe der
Sensoreinfassung.
Bei Montage im Außenbereich direkten Regenschlag und Sonneneinstrahlung auf Sensoreinfassung (Aluminiumblock)
vermeiden (ggf. Schutz verwenden).
Die Durchgangslöcher zur Befestigung des Sensors auf einem stabilen, geeigneten Untergrund sind nach dem Ö nen des
Gehäuses zugänglich. Das Anzugsdrehmoment der Deckelschrauben beträgt 180 Ncm.
