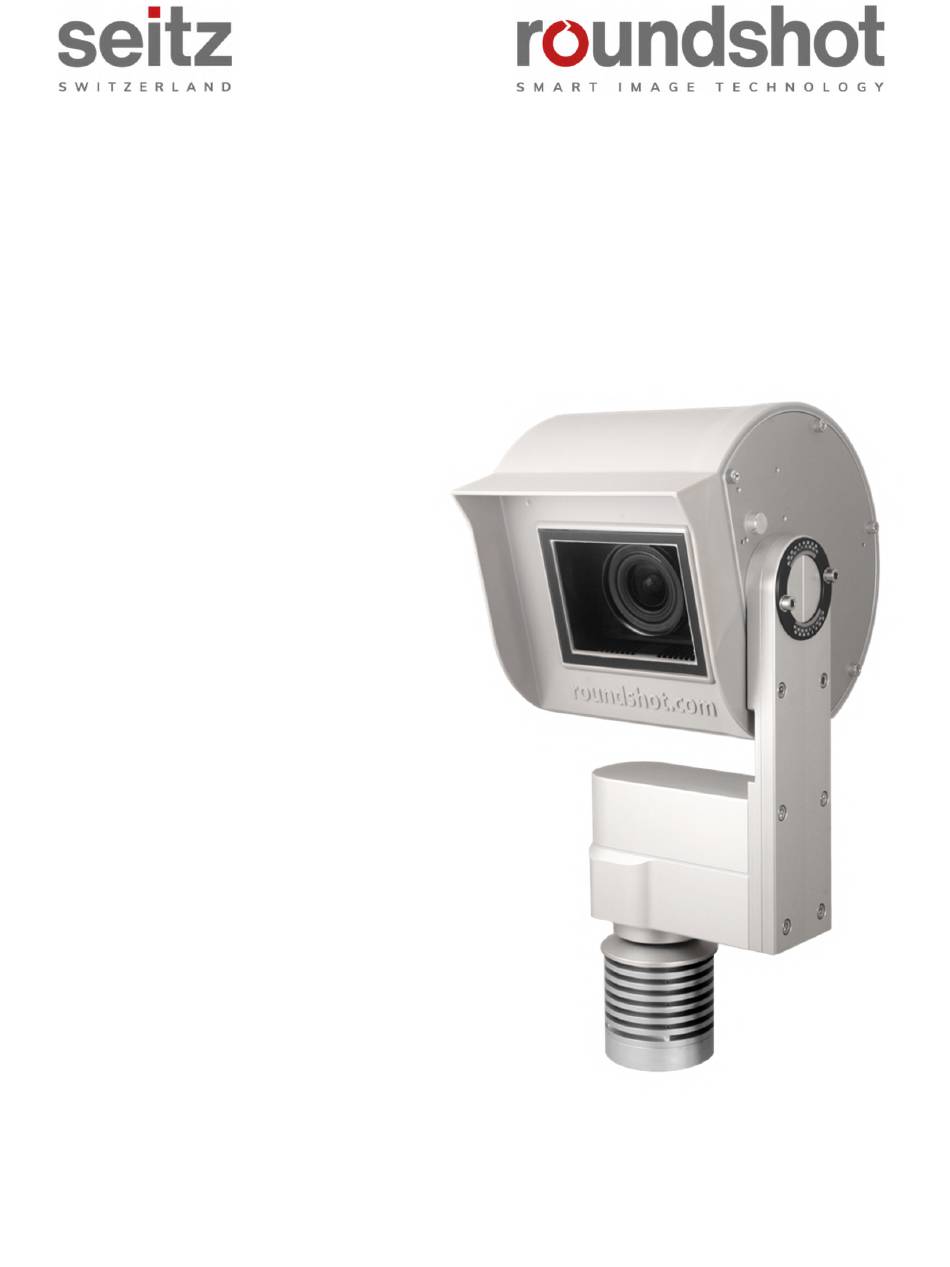

- Seite 1 Installations- anleitung Roundshot Livecam Generation 5 Instruction Manual Roundshot Livecam D2 HD - version 3.0 – December 2009 - © by Seitz Phototechnik AG / Switzerland www.roundshot.ch...
-
Seite 2: Inhaltsverzeichnis
2.1.6 Blitzschutz (optional) Kamera Installation Netzwerkverbindung mit DSL / Kabel Netzwerkverbindung mit GSM Mobilfunknetz (4G) Netzwerk-Verbindung Fehlerbehebung Firewall Einstellungen Netzwerk-Sicherheit CE Konformitätserklärung Impressum Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 1... -
Seite 3: System Übersicht
Stromkabel 1m 220V (auch mit EU oder US Netzstecker verfügbar) Abgeschirmtes Ethernetkabel, Standard 15m oder 30m (möglich bis zu 100m) Stromkabel maximal 15m Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 2... -
Seite 4: Livecam Sd Karte + Optionale Gsm Sim-Karte
Schritt 4: Gehäuse-Deckel schliessen, verschrauben und Schwenk- Mechanismus wieder fixieren Die zwei Schrauben des Schwenk-Mechanismus müssen gut angezogen werden, um einen möglichen Wassereintritt zu verhindern. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 3... -
Seite 5: Livecam Dsl Und Gsm Versionen - Fixe Oder Automatische Ip (Dhcp)
IP (192.168.1.80) Die aktuell gültige Einstellung wird mit einem permanent grün DHCP leuchtenden LED angezeigt. Steckplatz für grosse GSM SIM Karte Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 4... -
Seite 6: Vorbereitung Der Kamera Vor Versand
Installation des Stromkabels - maximale Länge: 15m Installation des Ethernet-Kabels (falls verkabelt) - maximale Länge: • 100 m (oder länger bei Verbindung mit Switch) Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 5... -
Seite 7: Installation Kameramasten
Rohr gebogenem Rohr Standrohr für flache Befestigung am Boden Dachbefestigung (Dachdurchführung) Sehr wichtig: Der Mast muss mittels Kabel (gelb/grün) geerdet werden. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 6... - Seite 8 Schrauben durch den Innendurchmesser Mast in den Schaft der des Mastrohrs: genau Kamera, um sie zu fixieren 80mm und seitliche Bewegungen zu vermeiden Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 7...
- Seite 9 2.1.1 Installation Kameramasten (Fortsetzung) Kameramasse (2/2) Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 8...
- Seite 10 (Kamera-Motor liegt auf der Mastoberkante auf (Innendurchmesser des Mastens > 80mm) Stellen Sie sicher, dass der Mast Mast Mast nicht den rotierenden Kamera-Unterteil berührt. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 9...
- Seite 11 Ferritperlen werden in elektronischen Schaltkreisen verwendet, um Interferenzen, Rauschen, Übersprechen und andere hochfrequente Störungen von Versorgungsspannungsleitungen, Datensignalleitungen und Masseebenen zu unterdrücken. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 10...
-
Seite 12: Netzwerkverbindung - Beispiel Dsl / Kabel
• IP über DHCP (automatisch von Switch / Router / Netzwerk zugewiesen) • Fixe IP (IP, Subnetzmaske + Gateway, DNS 1 / 2) Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com... -
Seite 13: Netzwerkverbindung - Beispiel Wlan Oder Mobiles Netzwerk (4G)
110-220V / 24V Router / DSL Bitte bestätigen Sie der Firma Roundshot vor dem Versand, dass die Kamera über 4G verbunden wird. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 12... -
Seite 14: Stromanschluss - Netzteil
2.1.4 Stromanschluss - Netzteil 230V/110V Anschluss Kamera Sehr wichtig: Der Mast muss mittels Kabel (gelb/grün) geerdet werden. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 13... -
Seite 15: Netzgerät In Wasserdichter Box An Masten Fixieren
2.1.5 Netzgerät in wasserdichter Box an Masten fixieren Stangenmontage Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 14... - Seite 16 2.1.5 Netzgerät in wasserdichter Box an Masten fixieren (Fortsetzung) Mastmontage (Aussendurchmesser 90mm) Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 15...
- Seite 17 2.1.5 Netzgerät in wasserdichter Box an Masten fixieren (Fortsetzung) Montage an grössere Struktur (z.B. Turm) Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 16...
-
Seite 18: Blitzschutz (Optional)
Eine Öffnung von etwa 5 cm Durchmesser (5 Zoll) muss unterhalb der • Blitzschutz-Box in den Mast gebohrt werden, um die Kabel von Blitzschutzbox zur Kamera zu führen. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 17... - Seite 19 Bei Installation der Blitzschutz-Box muss diese nicht geöffnet werden. Befestigen Sie die Box am Masten und verbinden Sie die Kabel. Sehr wichtig: Der Mast muss geerdet werden. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 18...
-
Seite 20: Kamera Installation
Wenn ja, werden wir uns jetzt mit der Kamera verbinden, um sie für den Service zu konfigurieren. Wenn nein, gehen Sie bitte zum Abschnitt «Fehlerbehebungen», um die Verbindung herzustellen. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 19... - Seite 21 Kamera: 192.168.1.80 Subnet mask: 255.255.255.0 Gateway 192.168.1.1 Laden Sie VNC Viewer (RealVNC, nicht Ultra VNC) herunter und verbinden Sie zum Kamera-Computer: Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 20...
- Seite 22 Zugangspasswort für die Kamera verwendet. Wurden die Upload-Daten der Livecam bereits vor Versand der Kamera eingerichtet, kontaktieren Sie roundshot, um dieses Passwort zu erhalten. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 21...
- Seite 23 Edit Connections Wählen Sie die erste Ethernet-Verbindung (default eth0) + Edit … … und klicken Sie auf «edit the selected connection» Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 22...
- Seite 24 255 die 256 Ziffern (0..255) beschreibt und als 2 dargestellt wird und 255.255.255.0 = 2 Klicken Sie “Save” und “Close”, um zum Desktop zurückzukehren. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 23...
-
Seite 25: Netzwerkverbindung Mit Gsm Mobilfunknetz (4G)
Ethernet Patchkabel (RJ45) Wählen Sie eine IP-Adresse Ihres Computers (Ethernet-Karte) im selben Bereich und Subnetz wie diejenige der Kamera, zum Beispiel: Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 24... - Seite 26 Falls die Upload Daten der Livecam bereits durch roundshot vor Versand der Kamera eingegeben wurden, kontaktieren Sie bitte roundshot, um dieses Passwort zu erfahren. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 25...
- Seite 27 Roaming. 22801 Stellen Sie sicher, dass die Option «Allow roaming if home network is not available» nicht aktiviert ist (nicht angeklickt). Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 26...
- Seite 28 Bestätigen Sie alle Einstellungen mit «save». Die APN Einstellungen Ihres GSM Providers können mit einer google Suche ermittelt werden, zum Beispiel “APN Einstellungen orange France”. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 27...
- Seite 29 Stellen Sie sicher, dass die Option «Allow roaming if home network is not available» nicht aktiviert ist. Bestätigen Sie die Einstellungen durch Klicken von «apply» und “save”. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 28...
- Seite 30 Team zur Kamera verbinden, um sie für den Einsatz zu konfigurieren. Falls nein, gehen Sie bitte zum nächsten Abschnitt “Fehlerbehebung”, um die Verbindung herzustellen. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 29...
-
Seite 31: Netzwerk-Verbindung Fehlerbehebung
Starten Sie den Computer neu, indem Sie ihn aus- und wieder einschalten. Warten Sie ca. 5 Minuten, bis die Kamera neu initialisiert wurde. Möglicherweise muss dieser Vorgang wiederholt werden. Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 30... -
Seite 32: Firewall Einstellungen
Verbindungen werden zwischen Kamera und vordefinierten IPs + URLs aufgebaut: backend.roundshot.com • endpoint.roundshot.com • vpn.roundshot.com • • ntp.metas.ch time.c.nist.gov • time.nrc.ca • • ntp.nml.cfiro.au time.stdtime.gov.tw • Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 31... -
Seite 33: Ce Konformitätserklärung
Die folgenden Standards wurden angewendet: Datum und Ort: Lustdorf / Schweiz, 28. September 2022 Seitz Phototechnik AG Peter Seitz Werner Seitz Beilage: Eurofins test report Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 32... -
Seite 34: Impressum
Seitz Phototechnik AG Frauenfelderstrasse 26 8512 Lustdorf / Schweiz ph: +41 52 369 68 00 email: info@roundshot.com www.roundshot.com Technische Änderungen vorbehalten April 2024 Installationsanleitung Roundshot Livecam Generation 5 - April 2024 - © by Seitz Phototechnik AG / Schweiz www.roundshot.com Seite 33...
