IMT Shield-Tamb-Si Kurzanleitung
Quicklinks
Witterungs- und Strahlungsschutz
Shield-Tamb-Si
Wartungshinweise
Umfang der regelmäßigen Wartung (mindestens jährlich): Säubern, Kontrolle auf äußere Schäden und Kontrolle der
mechanischen Befestigung.
Bei Beschädigungen hinsichtlich Funktion oder Sicherheit muss der Witterungs- und Strahlungsschutz ausgetauscht
werden.
Technische Daten
Material Schutzlamellen
Material Halterung
Maße Schutzlamellen
Abmessungen
Gewicht

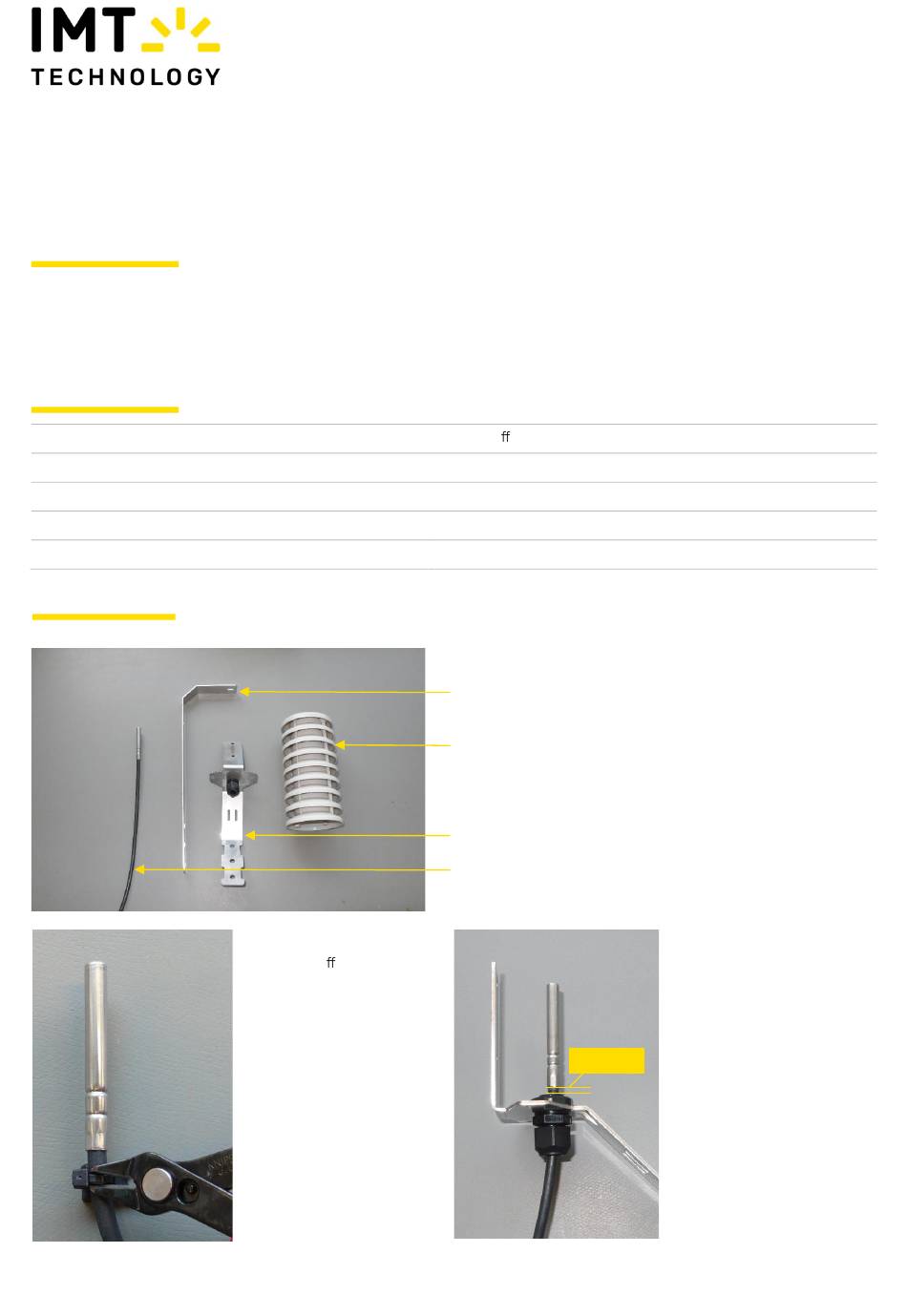

Montagehinweise
Seite 1/2
1. Entfernen des
Kunststo halters am
Sensorelement,
ACHTUNG: Den Kabelmantel
nicht beschädigen!
Kunststo
Edelstahl
150 mm x 71 mm
272 mm x 109 mm x 71 mm
270 g
Oberer Halter
Strahlungsschutz
Unterer Halter
Sensorelement
max. 1 cm
K U R Z A N L E I T U N G
2. Montieren der
Kabelverschraubung (KVS)
am unteren Halter.
3. Befestigung des
Sensorelemets in der KVS.
Das Sensorelement sollte
max. 1 cm aus der KVS
herausragen.
