MONTAGE
Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.
Werkzeug
Die Montage ist ausschließlich mit einem passenden Werkzeug vorzunehmen.
Bei Schraubverbindungen immer am Gegenanschluss gegenhalten.
Ungeeignetes Werkzeug wie z. B. Zangen dürfen nicht verwendet werden.
HINWEIS
Siehe MONTAGEHINWEISE des Herstellers!
HINWEIS
Spannungsfrei montieren!

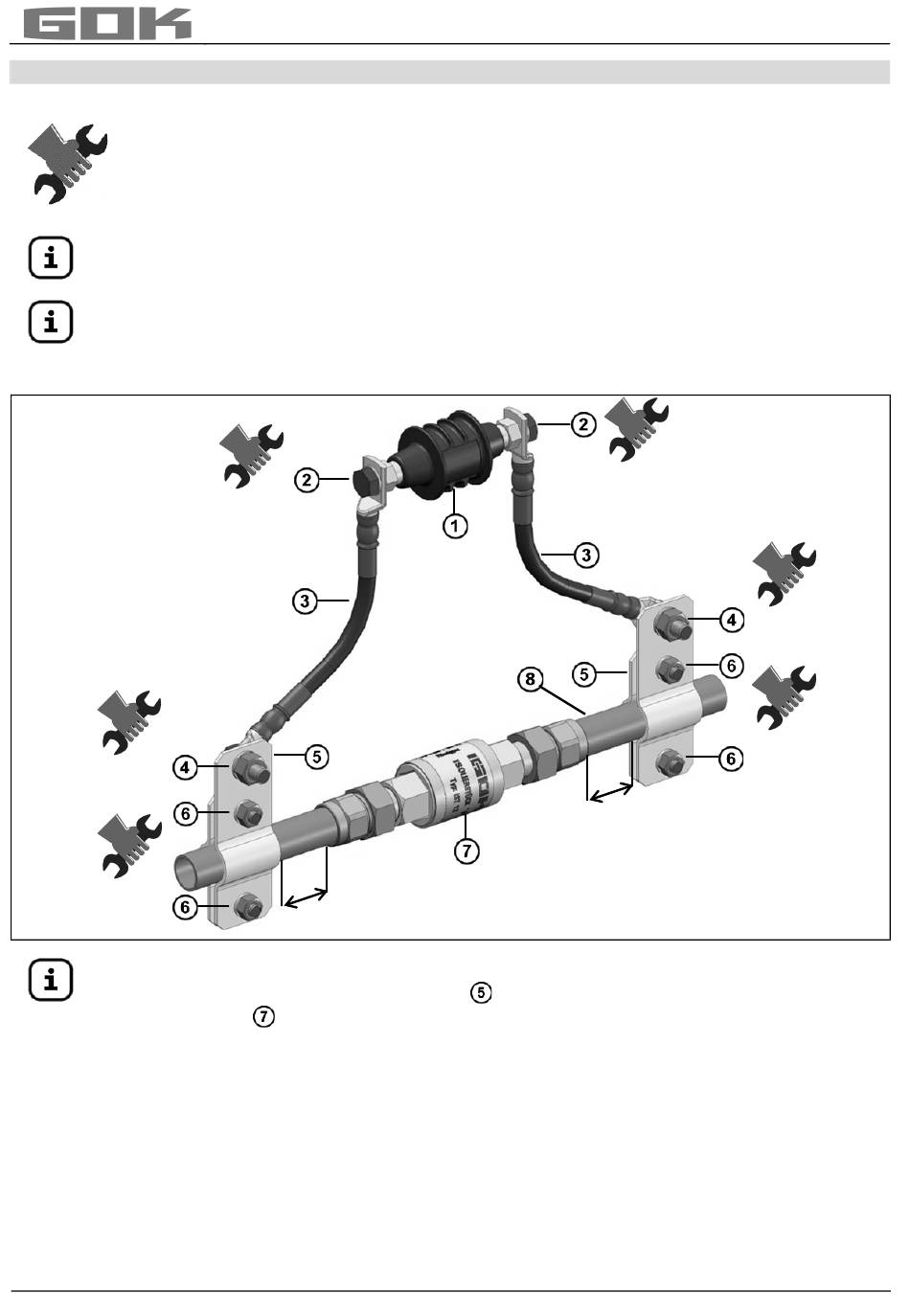

Abbildung 1: Montagebeispiel mit Anzugsdrehmomenten
25 Nm
15 Nm
HINWEIS
Abstand L zwischen Erdungsrohrschelle
des Isolierstücks
2 / 4
16 Nm
L
muss mindestens 10 mm betragen.
Trennfunkenstrecke Typ EXFS 100
16 Nm
L
und Lötstelle oder Rohrverschraubung
25 Nm
15 Nm
Artikel-Nr. 02 561 50 d
