MODULINSTALLATION
REC Solarmodule sind ausschließlich für die Aufnahme von Sonnenlicht zur Stromerzeugung konzipiert und können überall installiert werden, wo
sie allen örtlichen Bauvorschriften entsprechen.Wenn REC Solarmodule als Überkopfmontage oder als vertikale Verglasung installiert werden,
muss der Installateur sicherstellen, dass alle lokalen Bauvorschriften und -bestimmungen, die für solche Installationen anzuwenden sind, korrekt
eingehalten werden. Es gibt verschiedene Optionen zur Befestigung von REC Solarmodulen, abhängig von der Struktur des Systems. Stellen Sie
sicher, dass das Montagesystem in der Lage ist, vorhersehbaren Wind- und Schneelasten zu widerstehen. Die Montageteile werden nicht von REC
geliefert. Die Hinweise und Empfehlungen des Herstellers der Montageteile sind zu befolgen.
i
HINWEIS
Die Module sind so zu installieren, dass die Zellen nicht verschattet sind, da die Leistungsabgabe dadurch stark reduziert würde. Wenn eine
teilweise Verschattung zu bestimmten Tages- oder Jahreszeiten unvermeidbar ist, muss sie möglichst gering gehalten werden.
VORSICHT
Zwischen dem obersten Teil der Installationsfläche (z.B. dem Dach) und dem untersten Teil des Moduls (d.h. Unterseite des Modulrahmens) muss
ein Mindestabstand eingehalten werden, um eine Beschädigung des Moduls zu vermeiden und einen ausreichenden Luftstrom zur Kühlung zu
gewährleisten, was zur Leistungssteigerung beiträgt.
Mindestabstand REC Alpha Serie: 20 mm
Mindestabstand REC Alpha 72 Serie: 60 mm
Die Oberfläche unter den Modulen muss frei von jeglichen Objekten gehalten werden, die das Modul beschädigen könnten.
SICHERN DER MODULE
Eine übliche Solarmodulinstallation wird mit passenden Schienen und Klemmen durchgeführt. Andere Arten von Modulstützen, z.B. Platten, müssen
die gleichen Spezifikationen erbringen. Solche Installationen sind konform mit den Anforderungen der IEC 61215 & IEC 61730 für die nachfolgend
angegebenen maximalen Testlasten:
REC Alpha Serie Module:
+7000 Pa nach unten gerichteter Kraft und -4000 Pa nach oben gerichteter Kraft (+4666 Pa/-2666 Pa Auslegungslast).
REC Alpha 72 Serie Module: +5400 Pa
Standortspezifische Faktoren wie hohe Wind- oder Schneelasten müssen berücksichtigt werden, um sicherzustellen, dass diese Grenzwerte nicht
überschritten werden.
Bei der Installation auf Montageschienen ist darauf zu achten, dass diese unter dem Modul verlaufen und den Rahmen abstützen. Bei der Positionierung
der Schiene ist darauf zu achten, dass die Mindestklemmlänge (Abb. 1) und der zentrale Punkt der Befestigung, z.B. der Bolzen, vollständig innerhalb der
erforderlichen Klemmzone liegt, wie auf den folgenden Seiten angegeben.
REC Module müssen mit einem Drehmoment gesichert werden, siehe Tabelle in Abb.1. Die Montage der Klemme muss gemäß den Anweisungen des
Herstellers erfolgen, einschließlich spezifischer Hardware- und Drehmomentanforderungen. Stellen Sie sicher, dass die verwendeten Klemmen
starr und für die geplante Anlage und die erwarteten Systemlasten geeignet sind.
•
Der Griffbereich darf nicht auf das Modulglas reichen und/oder eine Zellenverschattung verursachen,
•
Vermeiden Sie übermäßigen Druck, um eine Verformung des Rahmens zu verhindern.
•
Das Modul muss in jeder der vier markierten Bereiche, die unten dargestellt sind (Abb. 2), mindestens einmal geklemmt werden.

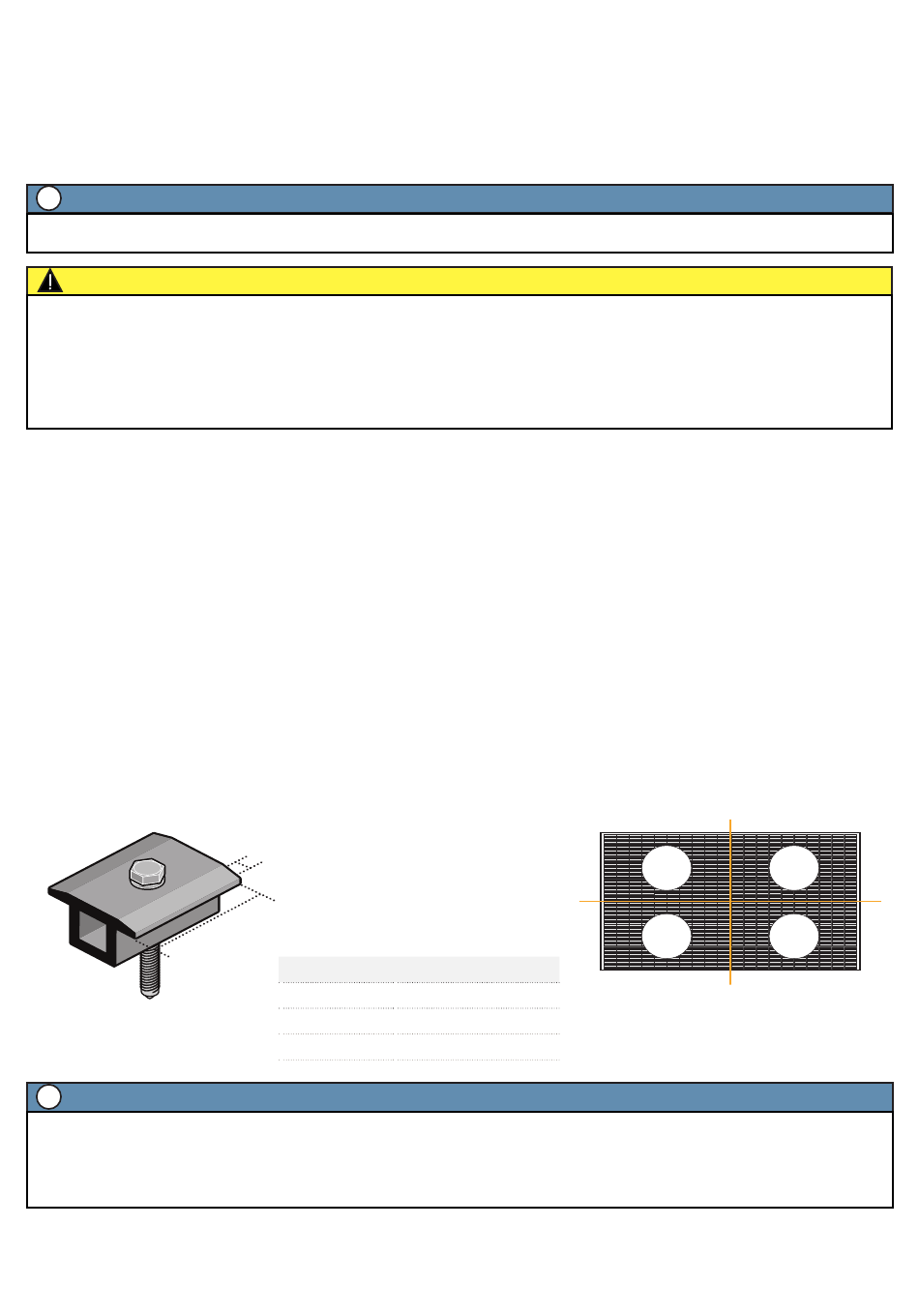

Abb. 1: Klemmenspezifikation
Mindest-Einbindelänge
i
HINWEIS
•
In schneereichen Gegenden können Schneelasten selbst bei einer dünn erscheinenden Schneeauflage die festgelegten Grenzwerte
überschreiten und den Rahmen beschädigen. Wenn für die installierten Module derartige Bedingungen zu erwarten sind, sollten die Rahmen
am untersten Ende der untersten Modulreihe zusätzlich abgesichert werden.
•
Falls Sie Fragen zu Montagesystemen haben oder das zu verwendende Montagesystem nicht den Anweisungen in dieser Installationsanleitung
entspricht, wenden Sie sich bitte für weitere Unterstützung an REC.
nach unten gerichteter Kraft und
Mindest-Einbindetiefe
Spezifikationen
Einbindetiefe
Einbindelänge
Drehmoment
-2400 Pa
nach oben gerichteter Kraft
Abb. 2: Modulviertel
Länge
5 mm - 10 mm
40 mm
12 - 25 Nm
(+3600 Pa/-1600 Pa
Auslegungslast).
2
1
3
4
