Inhaltszusammenfassung für Lifetech LT 42163
- Seite 1 BLUTDRUCKMESSGERÄT LT 42163 MTC - Medion Technologie Center BEDIENUNGSANLEITUNG Freiherr-vom-Stein-Str. 131 D-45473 Mülheim / Ruhr Tel. 01805 / 633 633 Fax: 01805/ 665 566 (0,12 €/Minute innerhalb des Festnetzes) ce-support@medion.com...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS ......4 ICHERHEITSHINWEISE Ü LUTDRUCK UND LUTDRUCKMESSUNG Was ist Blutdruck? ......7 Zur Blutdruckmessung . -
Seite 3: Sicherheitshinweise
ICHERHEITSHINWEISE Zum richtigen Gebrauch dieses Geräts Das Gerät ist geeignet für gesunde Personen ab 14 Jahren. Benutzen Sie das Gerät zur vergleichenden Messung, insbesondere bei sport- lichen Aktivitäten. Benutzen Sie das Gerät NICHT für eine medizinische Diagnostik. Das Gerät ist ausschließlich für den privaten Gebrauch zu verwenden und kann keine ärztlichen Maßnahmen ersetzen. - Seite 4 Dieses Gerät besteht aus Präzisionsteilen und darf daher • keinen extremen Temperaturschwankungen • keiner Feuchtigkeit (auch nicht Tropf- und Spritzwasser) • keiner direkten Sonneneinstrahlung • keinen Erschütterungen • keinem Staub ausgesetzt werden. Halten Sie das Gerät niemals unter Wasser. Verbiegen Sie den festen Teil der Manschette nicht. Lassen Sie das Gerät nicht fallen und beschweren Sie es nicht mit Gegenständen.
-
Seite 5: Reinigung
In der Bedienungsanleitung und am Gerät verwendete Symbole: Achtung! Begleitpapiere (Bedienungsanleitung)beachten. Anwendungsteil des Types BF Reinigung Das Gehäuse des Blutdruckcomputers sowie die Manschet- te können vorsichtig mit einem leicht angefeuchteten, wei- chen Tuch gereinigt werden. Wenden Sie dabei keinen Druck an. Biegen Sie die vorgeformte Manschette nicht nach außen. -
Seite 6: Über Blutdruck Und Blutdruckmessung
Ü LUTDRUCK UND LUTDRUCKMESSUNG Die Folge des zu hohen Blutdruckes ist heute eine der Haupttodesursachen. Vielen Menschen ist nicht bewusst, dass sie einen zu hohen Blutdruck haben. Dieses Blutdruckmessgerät hilft Ihnen, regelmäßige verglei- chende Messungen durchzuführen. (Einzelne unregelmäßi- ge Messungen haben wenig Aussagekraft; siehe unten.) Software Falls Sie über einen Computer verfügen, können Sie die Er- gebnisse außerdem bequem aufzeichnen und eine Reihe... -
Seite 7: Zur Blutdruckmessung
Zur Blutdruckmessung Der Blutdruck eines jeden Menschen ändert sich laufend. Schwankungen können durch geistige und körperliche Fak- toren (z. B. Angst, Anstrengung, Rauchen, Koffein und Stress) verursacht werden. Aber auch die Tageszeit, Jahres- zeit und die Temperaturen können den Blutdruck beeinflus- sen. - Seite 8 Damit die Werte ein realistisches Bild Ihres Blutdruckverhal- tens geben, beachten Sie bitte Folgendes: Messen Sie Ihren Blutdruck mehrmals am Tag immer zur gleichen Tageszeit. Messen Sie in entspanntem Zustand. Versuchen Sie, vor der Messung eine Viertelstunde zu ruhen. Nach einer größeren Mahlzeit sollten Sie eine Stunde bis zur Blutdruckmessung warten.
- Seite 9 Zur Messtechnik des Geräts Ihr Blutdruckmessgerät enthält technisch hochwertige Kom- ponenten und Materialien, um den Druck zu messen, die Si- gnale zu verarbeiten und die Werte auf einer Flüssigkristallanzeige darzustellen. Darüber hinaus misst es auch die Pulsfrequenz und zeigt sie an. Das Gerät misst den Blutdruck indirekt mit einer um das Handgelenk gelegten Manschette, indem durch Aufpum- pen der Manschette die Arterie so zusammengedrückt...
-
Seite 10: Bersicht Das Gerät

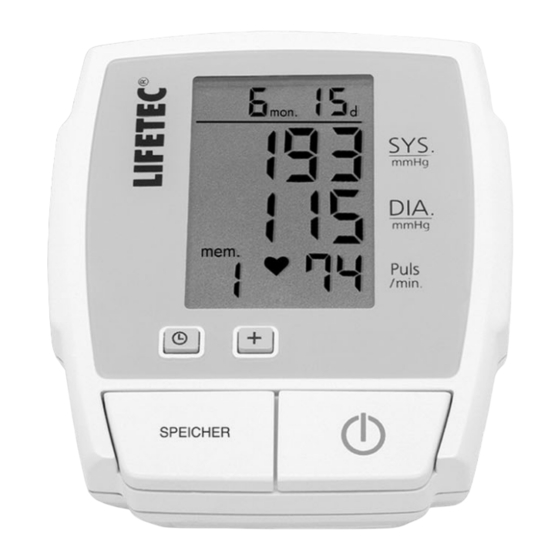

Ü BERSICHT Das Gerät Zubehör 2 Alkali-Batterien 1,5 V Typ "AAA" LR03 CD mit der Software „BP Manager 3.0“ Kabel mit USB-Stecker zur Übertragung der Daten vom Gerät auf den Computer Aufbewahrungsetui... -
Seite 11: Das Display
Das Display Symbole: Das Batteriewechsel-Symbol erscheint bei notwendigem Batteriewechsel. Das Puls-Symbol erscheint bei der Anzeige des Pulses. Das Memory-Symbol weist auf die Nummer des Speicher- platzes hin.Im Speicher des Gerätes können bis zu 90 Mes- sungen inkl. Datum und Uhrzeit gespeichert werden. Das Fehler-Symbol erscheint bei Bedienungs- oder Geräte- fehler. -
Seite 12: Vor Dem Gebrauch
OR DEM EBRAUCH Batterien einlegen An der Rückeite des Geräts befindet sich das Batteriefach. • Schieben Sie den Deckel nach oben ab. • Setzen Sie die 2 beiliegen- den 1,5 V Alkali-Batterien Typ "AAA“ in der gezeig- ten Richtung ein. Achten Sie auf die Polarität (der Minus- Pol liegt an der Feder an). -
Seite 13: Datum Und Zeit Einstellen
Datum und Zeit einstellen Durch Drücken der Zeiteinstelltaste gelangen Sie in den Zeiteinstell-Mo- dus. Im Display blinkt der Monat. Ändern Sie den Monat durch Drük- ken der Taste +. Jeder Tastendruck führt einen Monat weiter. Nach der Ziffer 12 (Dezember) erscheint wie- der die 1 (Januar). -
Seite 14: Blutdruck Messen
LUTDRUCK MESSEN Handgelenkmanschette anlegen Legen Sie Uhr, Schmuck etc. ab und schieben Sie Ihren Är- mel nach oben. Für eine korrekte Messung muss das Gerät direkt auf die Haut gesetzt werden. Legen Sie die Handgelenkman- schette so an, dass sie ca. 1cm von der Handfläche der linken Hand entfernt ist (siehe Abb. -
Seite 15: Messung Vorbereiten
Wenn die Manschette nicht am lin- ken Gelenk angelegt werden kann und das Messen am linken Gelenk nicht möglich ist, messen Sie am rech- ten Gelenk. Legen Sie dazu die Man- schette an, wie auf der Abbildung rechts dargestellt. Messung vorbereiten Bitte beachten Sie den Abschnitt “Wichtige Hinweise zur richtigen Messung”... - Seite 16 Nach diesem Displaytest erscheint das ne- benstehende Bild. Das Gerät ist messbe- reit. Die “0” blinkt und das Gerät beginnt automatisch, die Manschette aufzupum- pen. Bewegen Sie während der Blutdruckmessung weder die Manschette noch Ihre Arm- oder Handmuskeln und spre- chen Sie nicht.
-
Seite 17: Die Speicherfunktion
Störungen beim Aufpumpen? Ist der Manschettendruck zu niedrig, unterbricht das Gerät den Messvorgang und pumpt die Manschette weiter auf, bis ein für die Messung ausreichender Manschettendruck erreicht ist. Bleibt die Manschette dauerhaft aufgepumpt, entfernen Sie die Manschette vom Handgelenk und setzen Sie sich mit dem Service in Verbindung. - Seite 18 Drücken Sie die Taste SPEICHER wiederholt, um sich die vorherigen Speicherwerte (59, 58, 57 etc.) anzeigen zu lassen. Während der Anzeige wech- seln Uhrzeit und Datum alle 2 Sekunden. Speicherinhalt löschen Wenn Sie die Speichertaste für 5 Sekunden gedrückt hal- ten, löschen Sie alle Aufzeichnungen im Speicher.
-
Seite 19: Ehleranzeigen
EHLERANZEIGEN Anzeige Störung/Ursache Fehlerbeseitigung Das Display Das Gerät ist nicht einge- Batterien auf richtige Polung bleibt dunkel schaltet. untersuchen. Die Batterien sind zu Batterien ggf. ersetzen. schwach. Die Batterien sind falsch ein- gelegt. Anzeige Sie haben während der Mes- Halten Sie sich für die Dauer „EE“... -
Seite 20: Datenübertragung An Den Computer
ATENÜBERTRAGUNG AN DEN OMPUTER Sie können die gespeicherten Daten Ihres Blutdruckmessge- rätes an einen Computer übertragen und dort bequem aus- werten und weiter verarbeiten. Auf der mitgelieferten CD befindet sich auch ein Programm zur Datenübertragung. Systemvoraussetzungen Um die Software installieren zu können, muss Ihr Computer folgende Voraussetzungen erfüllen: Hardware: PC/AT-kompatibler Computer,... -
Seite 21: Die Software Installieren
Die Software installieren Hinweise zur Softwareinstallation Bei der Installation von Software können wichtige Dateien überschrie- ben und verändert werden. Um bei eventuellen Problemen nach der In- stallation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation eine Sicherung Ihres Festplatteninhaltes erstellen. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch ent-standene Folgeschäden wird ausgeschlossen. - Seite 22 3. Der Installationsassistent startet. Folgen Sie den Anwei- sungen auf dem Bildschirm und bestätigen Sie jeden Schritt durch Klick auf „WEITER“. Ist die Installation abgeschlossen, wird in Ihrem Programm- menü eine Verknüpfung mit dem Namen „BP 3.0“ abge- legt. Sollte der hier beschriebene automatische Start nicht funk- tionieren, starten Sie dann die Programminstallation direkt von der CD (Doppelklick auf das CD-Laufwerk im Explorer).
-
Seite 23: Der „Bp Manager 3.0
Der „BP Manager 3.0“ Wenn Sie die Software BP3.0 starten, erscheint zunächst folgende Ansicht: Sie finden einen Beispielpatienten vor, für den bereits zahl- reiche Blutdruckwerte gespeichert sind. Sie können mithilfe dieses Beispielpatienten die verschiedenen Funktionen der Software ausprobieren. Im den oberen Menüzeilen finden Sie die Hauptschalt- flächen der Software;... - Seite 24 Die Hauptschaltflächen der Software Graue Schaltflächen, die grau erscheinen, sind im aktuellen Mo- dus nicht aktiv (die Funktion kann zur Zeit nicht angewählt Schalt- werden). flächen System (S): Hier wählen Sie den Drucker aus. Hilfe (H): Hier starten Sie die Online-Hilfe. Die Hilfetexte führen Sie detailliert durch die diversen Funktionen der Soft- ware.
- Seite 25 PC-LINK: Über diese Schaltfläche stellen Sie die Verbin- dung zum Gerät her (siehe folgenden Abschnitt). Daten auf den „BP Manager“ übertragen Das Programm überträgt ALLE Daten, die im Blutdruckmess- gerät gespeichert sind, in die Software. Bevor Sie die Daten also übertragen, vergewissern Sie sich, dass genau die Daten im Gerätespeicher sind, die Sie auf den Computer übertragen möchten.
- Seite 26 ten“ und „Daten erfolgreich weitergeleitet. Es erscheint der Dialog „Speicherzonen 1“, in dem die Patientendaten und die im Gerät gespeicherten Werte erscheinen. Um die Daten so in den „BP Manager“ zu übernehmen, klicken Sie im Dialoag „Speicherzonen 1“ auf die Schaltfläche „Speichern“.
-
Seite 27: Technische Daten
ECHNISCHE ATEN Modell: K350 MD42780 Messprinzip: Oszillometrisch Anzeige: Messbereich: 20 - 280 mmHg (Blutdruck) 40 - 180 Puls/min. (Pulsfrequenz) Messgenauigkeit: ± 3 mmHg (Druckanzeige) ± 5 % (Pulsfrequenz) Luftablass: Automatisches Ablassventil Stromversorgung: Hochleistungs- oder Alkalibatterien: 2 x 1,5V = Typ AAA/LR03 Speicher: 90 Messergebnisse Betriebstemperatur:...
