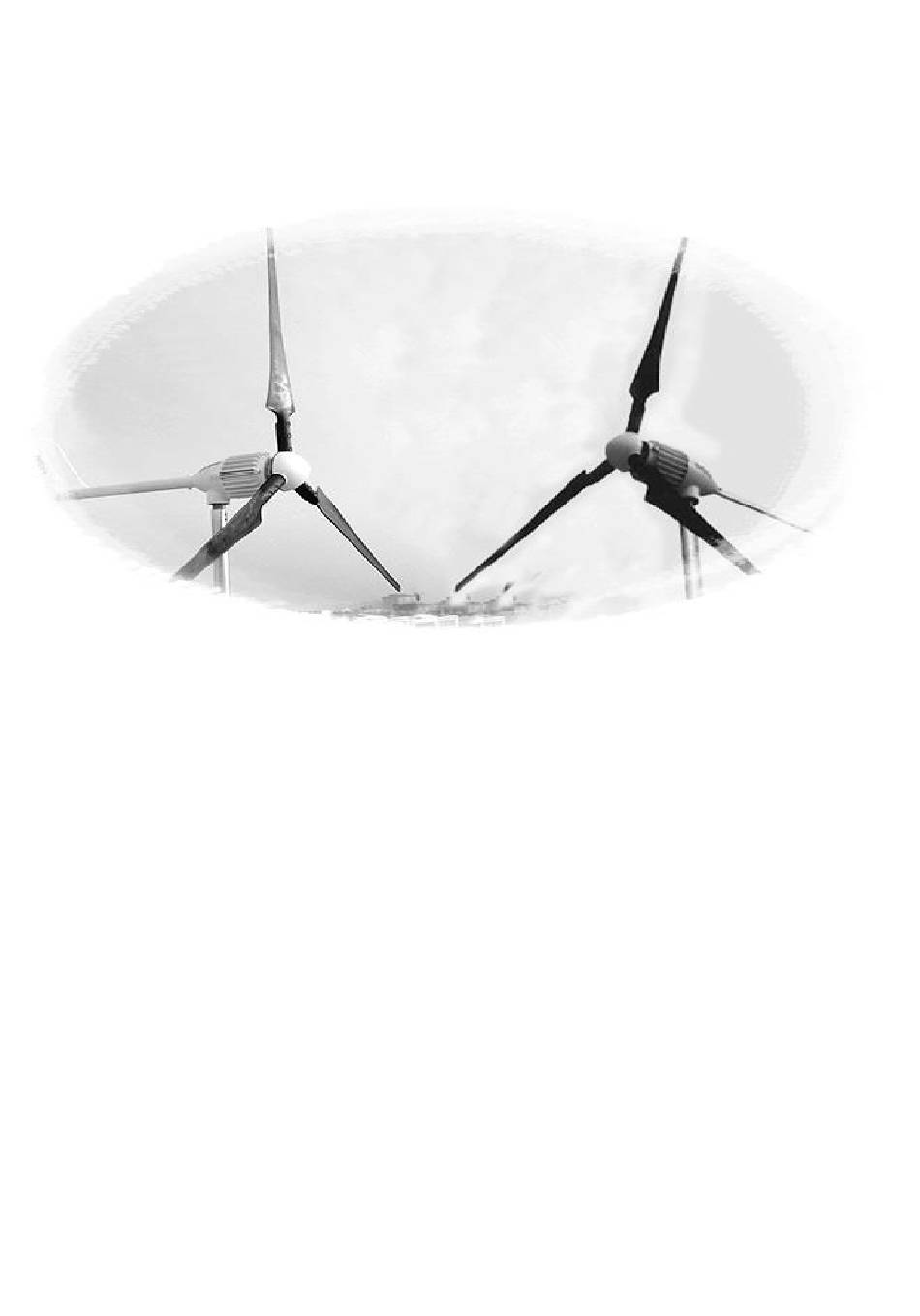

Aufbau- und Bedienungsanleitung für
iSTA Breeze Windgeneratoren der i-1000/ i1500Z series

Inhaltsverzeichnis

1. Allgemeine Hinweise zu dem Windgenerator
5. Anschluss an den Laderegler
6. Anschluss an einen Netzeinspeiseinverter
9. Bescheinigung und Garantiebedingungen
10. Diagramm
die

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ista i-1000Z Serie

  • Seite 1: Inhaltsverzeichnis

    Aufbau- und Bedienungsanleitung für iSTA Breeze Windgeneratoren der i-1000/ i1500Z series Inhaltsverzeichnis 1. Allgemeine Hinweise zu dem Windgenerator 2. Sicherheitshinweise 3. Technische Beschreibung der Anlage 4. Montage der Kleinwindkraftanlage 5. Anschluss an den Laderegler 6. Anschluss an einen Netzeinspeiseinverter 7. Fehlersuche 8.
  • Seite 2 Für den Kauf der Kleinwindkraftanlage der Marke iSTA Breeze, danken wir Ihnen. Sie haben ein sehr hochwertiges Produkt gekauft, welches sich deutlich von den Produkten der Wettbewerber abhebt. So sind die Windgeneratoren der iSTA Breeze Serie ohne ein magnetisches Rastmoment und Haltemomment, was ein Anlaufen der Windgeneratoren, schon bei einer Windgeschwindigkeit von 2 m/s erlaubt.
  • Seite 3 Für die folgenden Anwendungen, sind die Windgeneratoren zum Batterieladen, am besten in Verbindung mit einem Solarmodul sehr gut geeignet: Straßenbeleuchtungen, Versorgung von Messstationen, Verkehrsleitsystemen, Notrufsystemen, Inselanlagen wie Ferienhäuser, Schrebergärten, Camping, Werbung, Beleuchten von Plakatwänden, zur Grundversorgung bei Entwicklungshilfeprojekten, Wirelesslanaccsesspoints und überall dort, wo kein Stromanschluss vorhanden ist, bzw.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Windgeneratoren sind durch die hohe Drehzahl und die erzeugende Spannung, leider nicht ungefährlich, daher lesen Sie mit großer Aufmerksamkeit diese Sicherheitshinweise: Mechanische Gefahren: Eine große Gefahr, stellt der sich drehende Rotor da, ab einer gewissen Windgeschwindigkeit, wird dieser sogar transparent, so dass die Gefahr dadurch nicht erkannt wird.
  • Seite 5 durchführen und die Vorschriften der Berufsgenossenschaft ausreichend befolgen. Unter dem aufzustellenden Mast, dürfen sich keine Personen aufhalten. Lasten sind während des Hebens durch Seilzüge oder andere Hebegeräte gegen zusichern. Elektrische Gefahren: Ein sich im Leerlauf befindender Windgenerator, besonders der 48 Volt Version, kann eine DC Spannung von größeren 200 Volt erzeugen.

  • Seite 6: Technische Beschreibung Der Anlage

    37mm zum einstecken Es handelt sich bei den Windgeneratoren, dreiphasig, mit neodymmagneten, permanent erregten. Die Windgeneratoren der iSTA Breeze Serie, nutzen die im Wind enthaltene kinetische Energie. Durch die Rotorblätter, wird diese Energie in eine Drehbewegung umgesetzt und im Generator wird diese dann in einen Dreiphasenwechelstrom gewandelt.
  • Seite 7 Aufstellungsort bei Ihnen finden. Dies ist meist die schwierigste Aufgabe bei der Installation des Windgenerators. Kleine Windmessanlagen, helfen Ihnen dabei nicht wirklich weiter, da je kleiner der Rotor ist diese Ihnen auch die Windgeschwindigkeit in den Verwirbelungen anzeigt. Als Beispiel, nehmen Sie das Schauspiel im Herbst, Außen ist es sehr windig und trotzdem steigt ein Laubblatt vom Boden, durch den Wind angetrieben einfach 1,5m nach oben und senkt sich dann wieder.
  • Seite 8 Ist nun der passende Ort für eine Installation gefunden, muss der Mast ausgesucht werden. Da der Mast recht hoch sein sollte, wäre es sinnvoll, das man den Mast so ausführt, das man zu Wartungsarbeiten an den Windgenerator kommt, also am besten klappbar mit einem Gegengewicht wie eine Schranke.
  • Seite 9 1. Windseite nach Vorne 2. 12x M8 x54 mm / 12 x M8 Mutter / 12 x Unterlegscheibe 3. 1 x M8 x 43 mm / 1 x M8 Mutter 4. 1 x M5 x 75 mm 5. 2 x M8 x 43 mm / 2 x M8 Mutter 6.
  • Seite 10 Führen Sie das dreiadrige Kabel bis an die Mastspitze, da das Kabel, je nach Masthöhe, einiges an Eigengewicht haben kann, empfehlen wir das Kabel im Mast noch einmal mit einer Zugentlastung zu befestigen, bevor das Kabel am Windgenerator angeschlossen wird. Schließen Sie bitte am Mastfuß alle drei Adern des Kabels zu einem Kurzschluss zusammen.

  • Seite 11: Anschluss Des Ladereglers

    Anschluss des Ladereglers Zum Anschluss eines Ladereglers, beachten Sie bitte die Bedienungs- und Installationsanleitung des Ladereglers . Anschluss eines Netzwechselrichters Zum Anschluss eines Netzwechselrichters, beachten Sie bitte die Bedienungs- und Installationsanleitung des Netzwechselrichters, Achten Sie darauf, das die meisten Netzwechselrichter eine Gleichspannung benötigen und gegen Überspannung geschützt werden müssen.

  • Seite 12: Kontrollen Und Wartungsaufgaben

    Bevor Sie den Hersteller kontaktieren wegen eines nicht zufrieden stellenden Ergebnisses, messen Sie bitte die folgenden Parameter und teilen Sie diese dem Hersteller bei Ihrer Beanstandung folgende Informationen mit: 1. Wie hoch ist die Windgeschwindigkeit 2. Wie hoch ist der Mast 3.

  • Seite 13: Gewährleistung

    Gewährleistung Die Altinel Enerji LTD. gewährleistet, dass dieses Gerät innerhalb von 24 Monaten, ab dem Datum des Erwerbes vom Händler, keine Material- und Verarbeitungsfehler aufweißt, die die Funktion des Windgenerators beeinträchtigt. Sollten in diesem Zeitraum Mängel erkannt werden, sind diese unmittelbar dem Händler mitzuteilen. Die Altinel Enerji LTD.
  • Seite 23 i - 1500 Z 1800 1600 1400 1200 1000 1000 1200 1400...
