Chameye
Technischer Support:
E-Mail: Sandy@chameye.net
Webseite: www.chameye.net
Telefon: 0086-18588412232
Bitte beachten Sie: Nur Kameras der NDI-Version haben die NDI-Funktion.

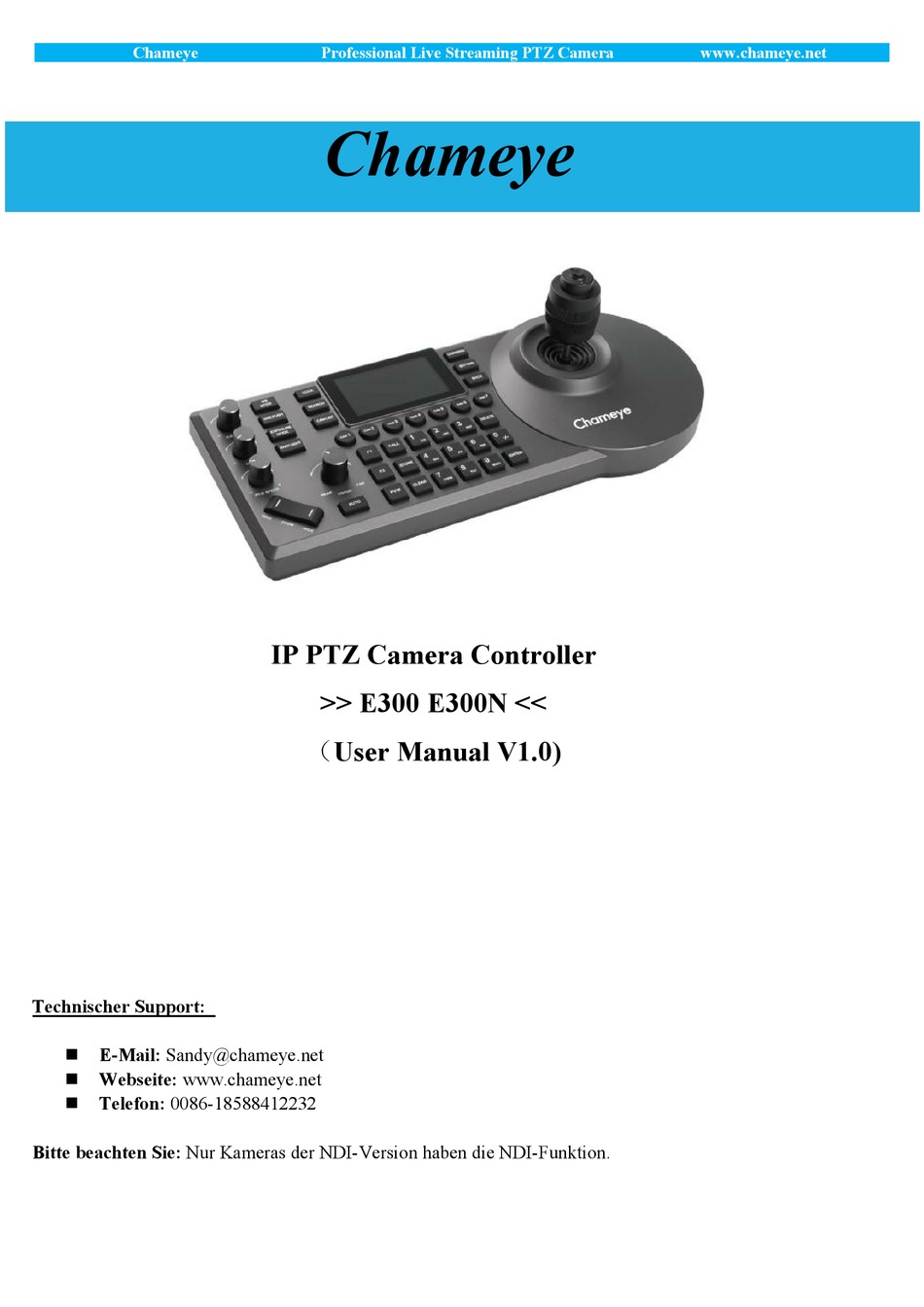

Professional Live Streaming PTZ Camera
Chameye
IP PTZ Camera Controller
>> E300 E300N <<
（User Manual V1.0)
www.chameye.net
Inhaltsverzeichnis
Inhaltszusammenfassung für Chameye E300
- Seite 1 Chameye Professional Live Streaming PTZ Camera www.chameye.net Chameye IP PTZ Camera Controller >> E300 E300N << （User Manual V1.0) Technischer Support: E-Mail: Sandy@chameye.net Webseite: www.chameye.net Telefon: 0086-18588412232 Bitte beachten Sie: Nur Kameras der NDI-Version haben die NDI-Funktion.
-
Seite 2: Schnellstart
Controller hinzufügen. Sie müssen die IP-Adresse der Kamera oder des Controllers ändern, damit die ersten drei Teile übereinstimmen. Chameye Kameras und Controller sind optimiert, normalerweise müssen Sie die IP-Adresse für sie nicht ändern. Kameras zum Steuergerät hinzufügen Methode eins: über die Suchfunktion des Controllers Bitte beachten Sie: Einige Kameramarken unterstützen die Suchfunktion nicht. - Seite 3 Die Schaltfläche "PVW" steuert die Videovorschau der Kamera auf dem Bildschirm. Sie müssen jedoch die Einstellungen vornehmen, bevor Sie sie verwenden. Die PVW-Funktion verwendet die RTSP-Streaming-Funktion der Kamera. Sie müssen also die RTSP-Streaming-URL Ihrer Kamera kennen. Nehmen wir als Beispiel die Chameye-Kamera: Die RTSP-Streaming-URL der Chameye-Kamera lautet: Haupt-Streaming: rtsp://192.168.1.88/1 Zweites Streaming: rtsp://192.168.1.88/2 Bitte ändern Sie die IP-Adresse 192.168.1.88 in die IP-Adresse Ihrer Kamera.
- Seite 4 Chameye Professional Live Streaming PTZ Camera www.chameye.net (2) Speichern Sie mehr als 10 Positionsvoreinstellungen: Einstellungen->Tasten->Voreinstellung Betriebsmodus ->255 Wenn Sie weitere Hilfe benötigen, kontaktieren Sie uns bitte unter: sandy@chameye.net, wir können 1/1 Unterstützung für Sie tun.
-
Seite 5: Inhaltsverzeichnis
Chameye Professional Live Streaming PTZ Camera www.chameye.net Inhalte 1、Inhalte ......................................1 2、 Tipps/Vorsichtsmaßnahmen/Bestätigung..........................2 3、Funktionen ....................................3 4、Produktdiagramm ..................................4 5、 Definition der Schnittstellenpins ..............................6 6、 Stromversorgung/IP-Verbindung/Serielle Verbindung......................7 7、 OSD-Menüeinstellungen der Tastatur/Tastatureingabe/Menüeinführung ................. 9 8、 Zuweisung der Kamera ................................14 9、... - Seite 6 Chameye Professional Live Streaming PTZ Camera www.chameye.net Tipps Vielen Dank, dass Sie unsere Produkte verwenden. Damit Sie dieses Gerät so schnell wie möglich sachkundig bedienen können, lesen Sie bitte die Bedienungsanleitung sorgfältig durch, in der Sie die Sicherheitsvorkehrungen, die Produkteinführung, die Produktverwendung und andere damit verbundene Informationen finden.
- Seite 7 Chameye Professional Live Streaming PTZ Camera www.chameye.net Funktion Präziser 4D-Joystick+3D-Knöpfe+ergonomische Zoomtaste: Steuerung der Kameraparameter wie Weißabgleich, Belichtung, Fokus und Zoom usw. Eingebauter 3-Zoll-LCD-Bildschirm: Unterstützung von Echtzeit-PVW der aktuellen Kameraansicht durch Up-Streaming (nur NDI HX2 und RTSP). Unterstützung von 7 Kamera-Auswahlkürzeln: ...
-
Seite 8: Produktdiagramm
Chameye Professional Live Streaming PTZ Camera www.chameye.net Produktdiagramm Die Frontplatte: Tastenfunktion: Einstellung des Weißabgleichs "WB MODE" Auswahl des Weißabgleichsmodus "ONE PUSH"-Auslöser, der Weißabgleich wird ausgelöst, wenn sich das Steuergerät im "ONE PUSH"-Modus befindet. "R/B GAIN "Einstellung des Weißabgleichs Einstellung der Belichtung "EXPOSURE MODE"... - Seite 9 Chameye Professional Live Streaming PTZ Camera www.chameye.net Produktdiagramm Bildschirm: 1. Das Symbol "Netzwerkverbindungsanzeige" zeigt an, dass das Netzwerk erfolgreich verbunden wurde; 2. Das Symbol für die Videovorschau"" zeigt an, dass das aktuelle Gerät, das Sie steuern, die Videovorschau streamt; 3. Bei der Steuerung der Kamera über das Netzwerk werden der Gerätename, das Steuerungsprotokoll bzw. die IP-Adresse des Geräts angezeigt;...
-
Seite 10: Definition Der Schnittstellenpins
Chameye Professional Live Streaming PTZ Camera www.chameye.net Produktdiagramm Interace: 1. Tally-Schnittstelle; 2. RS-422/485 Schnittstelle; Anschluss mit RS-422-Kabel, bis zu 7 Kameras können über VISCA-Protokoll gesteuert werden; Anschluss mit RS-485-Kabel, bis zu 7 Kameras können über VISCA-Protokoll und bis zu 255 Kameras über PELCO-Protokoll gesteuert werden. - Seite 11 Chameye Professional Live Streaming PTZ Camera www.chameye.net Stromversorgung Versorgen Sie den Controller über die folgenden Methoden mit Strom1.DC-Netzadapter (Standard 12V) 2.POE-Stromversorgung (verbinden Sie den Ethernet-IP-Anschluss mit dem POE-Switch) Verwenden Sie CAT6-Kabel, die maximale Entfernung beträgt 100 Meter (802.3af) IP Verbindung Verbinden Sie den "LAN"-Anschluss des Controllers mit dem Anschluss am Ethernet-Switch...
- Seite 12 Chameye Professional Live Streaming PTZ Camera www.chameye.net Serielle Verbindung 2. Phoenix-Kopf für RS-422-Anschluss Camera1 Camera2 Camera3 3. Phoenix-Kopf für RS-485-Anschluss Camera1 Camera2 Camera3...
- Seite 13 Chameye Professional Live Streaming PTZ Camera www.chameye.net Einstellungen im OSD-Menü der Tastatur Drücken Sie die Taste "SETTING", um das Tastaturmenü zu öffnen/zu verlassen. den Joystick zur Bedienung des Tastaturmenüs a. Bewegen Sie den Joystick-Cursor nach oben und unten b.
- Seite 14 Chameye Professional Live Streaming PTZ Camera www.chameye.net Gerät zurücksetzen: Zurücksetzen auf die Werkseinstellungen...
- Seite 15 Chameye Professional Live Streaming PTZ Camera www.chameye.net Einführung in das Menü 1. Schnelltaste Gerätename: Ändern Sie den Gerätenamen, der auf der Startseite angezeigt wird; Protokoll: Wählen Sie ein Protokoll nach Ihren Bedürfnissen, "VISCA", "PELCO D", "PELCO P", "VISCA Over IP", "VISCA TCP"...
- Seite 16 Chameye Professional Live Streaming PTZ Camera www.chameye.net Geräteliste: Sie können das zur Tastatur hinzugefügte Gerät löschen oder Tastatur hinzugefügten Geräteinformationen ändern; Ein neues Gerät hinzufügen: Manuelles Hinzufügen von Geräten zur Tastatur; Liste der ignorierten Geräte: Blockieren Sie bestimmte Geräte in der Suchliste;...
- Seite 17 Chameye Professional Live Streaming PTZ Camera www.chameye.net Einführung in das Menü 3. Protokolleinstellungen Berechtigungs- und Informationsmanagement für das entsprechende Protokoll des Controllers. 4. Netzwerk DHCP: DHCP EIN bedeutet, dass die netzwerkbezogene IP-Adresse automatisch erreicht werden kann (dynamische Adresse), DHCP AUS bedeutet, dass die netzwerkbezogene IP-Adresse manuell hinzugefügt...
- Seite 18 Chameye Professional Live Streaming PTZ Camera www.chameye.net "Einstellen, Aufrufen und Löschen von Voreinstellungen".
- Seite 19 Chameye Professional Live Streaming PTZ Camera www.chameye.net Einführung in das Menü 6. Bildschirm Farbe Themas: Ändern Anzeigefarbe Controller-Themas (nach der Änderung müssen Sie das Gerät ausschalten und neu starten, damit die Änderung wirksam wird); Helligkeit: Ändern Sie die Bildschirmhelligkeit; Tastenhelligkeit: Ändern Sie die Helligkeit der Tasten;...
- Seite 20 Chameye Professional Live Streaming PTZ Camera www.chameye.net empfangen und reagieren.
- Seite 21 Chameye Professional Live Streaming PTZ Camera www.chameye.net Einführung in das Menü 10. Sprache Stellen Sie die Sprache der Tastaturanzeige ein. 11. Über das Gerät Firmware-Version: Anzeige der aktuellen Programmversion des Keyboards; Autorisierung: Anzeige des aktuellen Autorisierungsstatus des Keyboards (nicht autorisierte Keyboards können nur 30 Minuten lang verwendet werden und können nicht länger als 30 Minuten...
-
Seite 22: Zuweisung Der Kamera
Chameye Professional Live Streaming PTZ Camera www.chameye.net Zuweisung der Kamera IP-Kamera zur Tastatur hinzufügen 1. Suchen Sie das lokale Netzwerk und fügen Sie die IP-Kamera zum Keyboard hinzu; Drücken Sie die Taste "SEARCH", um die IP-Kamera zu suchen; Der Tastaturbildschirm zeigt "Suche nach Geräten, bitte warten" an;... - Seite 23 Chameye Professional Live Streaming PTZ Camera www.chameye.net Zuweisung der Kamera 2. Fügen Sie VISCA_IP und VISCA_TCP Kameras manuell zur Tastatur hinzu: Klicken Sie auf "EINSTELLUNG", um das Tastaturmenü zu öffnen, wählen Sie die Spalte "Geräteliste", wählen Sie die Spalte "Gerät hinzufügen", ändern Sie die entsprechenden Kameraparameter und klicken Sie auf "Speichern" (wenn die IP-Adresse eine ungerade Zahl enthalten muss, fügen Sie 00 vor der ungeraden Zahl hinzu, z.
-
Seite 24: Tastaturkürzel Bearbeiten/Interaktion Mit Der Kamera/Kameramenüsteuerung
Chameye Professional Live Streaming PTZ Camera www.chameye.net Tastaturkürzel bearbeiten Klicken Sie auf "SETTING", um das Menü aufzurufen, wählen Sie die Spalte "Shortcut Key", Sie können 7 Shortcut Keys bearbeiten, nehmen Sie den Shortcut Key CAM1 als Beispiel, Sie können die Geräteparameter manuell ändern;... - Seite 25 Chameye Professional Live Streaming PTZ Camera www.chameye.net - PTZ-Geschwindigkeit: Mit dem "+, - "-Regler kann der Wippschalter ("ZOOM" TELE WIDE) eingestellt werden, um die Zoomgeschwindigkeit der Kamera zu steuern; - Drehen Sie die Wippe, um Zoom In/Out einzustellen.
- Seite 26 Chameye Professional Live Streaming PTZ Camera www.chameye.net Menüsteuerung der Kamera 3. Voreingestellte Position einstellen, abrufen und löschen voreingestellte Position einstellen a. Bringen Sie die Kamera in die gewünschte Position; b.① Der Preset-Positionsmodus ist 10: Drücken Sie zuerst die "STORE"-Taste und dann die Nummer "1", um die Preset-Position Nr.
-
Seite 27: Ndi Protokollsteuerung
Chameye Professional Live Streaming PTZ Camera www.chameye.net Menüsteuerung der Kamera 4. Bildparameter einstellen Verwenden Sie das Bildeinstellungsfeld zum Einstellen oder Anpassen von Bildparametern (gilt nur für VISCA- und VISCA_IP-Protokolle, die Bildeinstellungsfunktion des PELCO-/ONVIF-/NDI-Protokolls ist nicht vollständig); Gegenlichtkompensation Schalten Sie die Gegenlichtkompensation der Kamera über die Taste "BACK LIGHT" ein/aus;... - Seite 28 Chameye Professional Live Streaming PTZ Camera www.chameye.net...
-
Seite 29: Spezifikationen
Chameye Professional Live Streaming PTZ Camera www.chameye.net Spezifikationen Tastatur-Parameter Joystick 4D-Präzisions-Joystick 3D-Knöpfe, Unterstützung der Skalendrehung zur Einstellung der Parameter, Unterstützung Knöpfe der Taste Hochwertige Silikontasten, Unterstützung von weißer und roter zweifarbiger Tasten Hintergrundbeleuchtung Bildschirm 3 "LCD-Farbdisplay Verknüpfungstaste Unterstützung von 7 Kamera-Tastenkombinationen...
