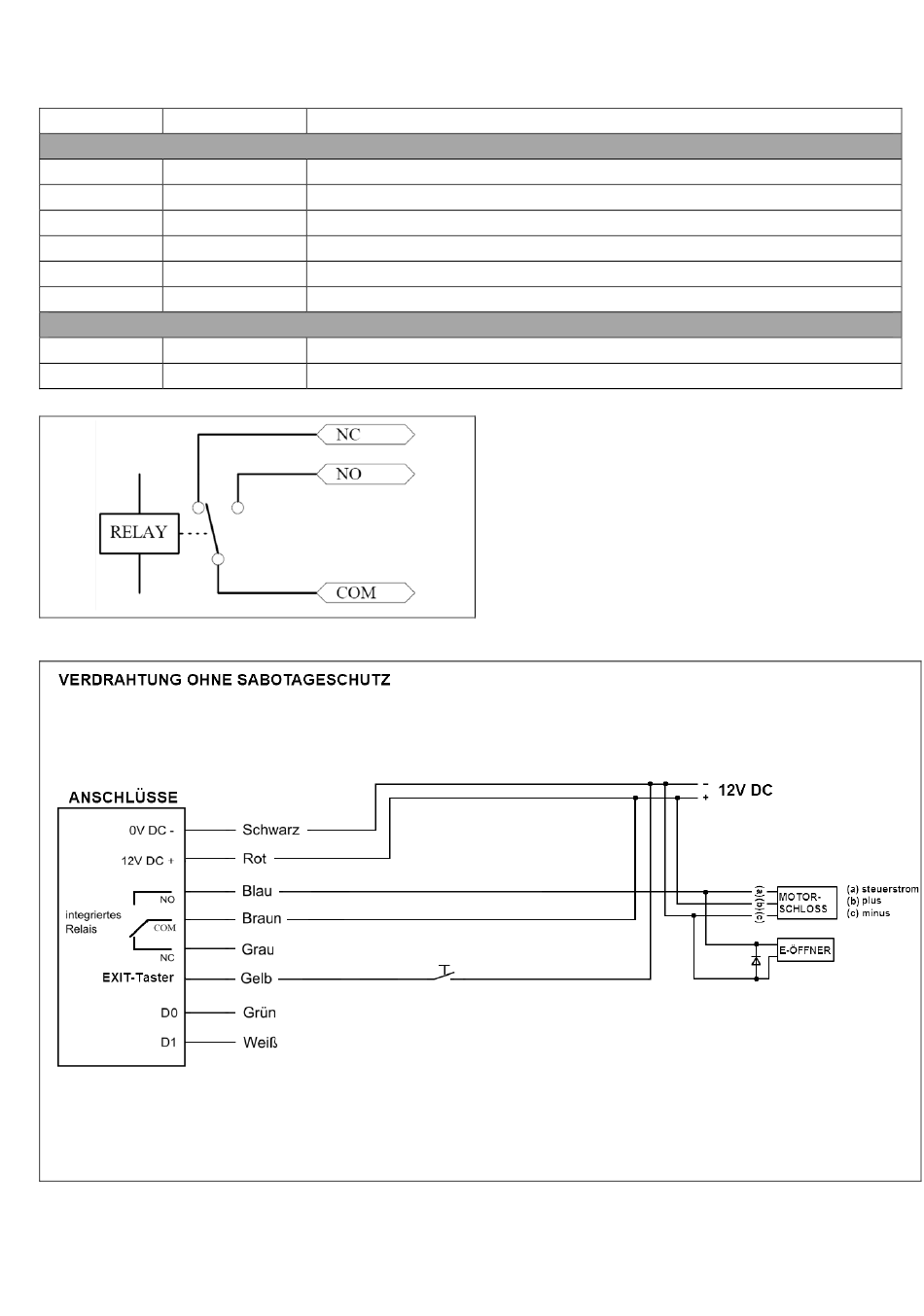

Verdrahtung
Kabel Farbe
Funktion
Rot
12- 18V DC
Schwarz
0V DC
Blau
Relais NO
Braun
Relais COM
Grau
Relais NC
Gelb
OPEN
Grün
Data 0
Weiß
Data 1
Copyright by Anthell Electronics
Beschreibung
Anschlussbelegung Eigenständiger Zutrittskontroller
(+) Pol 12- 18V DC Gleichstrom Eingang (Stromversorgung)
(--) Pol Gleichstrom Eingang (Stromversorgung)
Relaiskontakt Schließer (NO)
Relaiskontakt (COM)
Relaiskontakt Öffner (NC)
Anschluss eines Externer Tasters zur Türöffner
Anschluss eines Wiegand Lesegerätes
Wiegand Ausgang (Steuergerät) Data 0
Wiegand Ausgang (Steuergerät) Data 1
