Allnet RK3568 Kurzanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Allnet RK3568
Inhaltszusammenfassung für Allnet RK3568

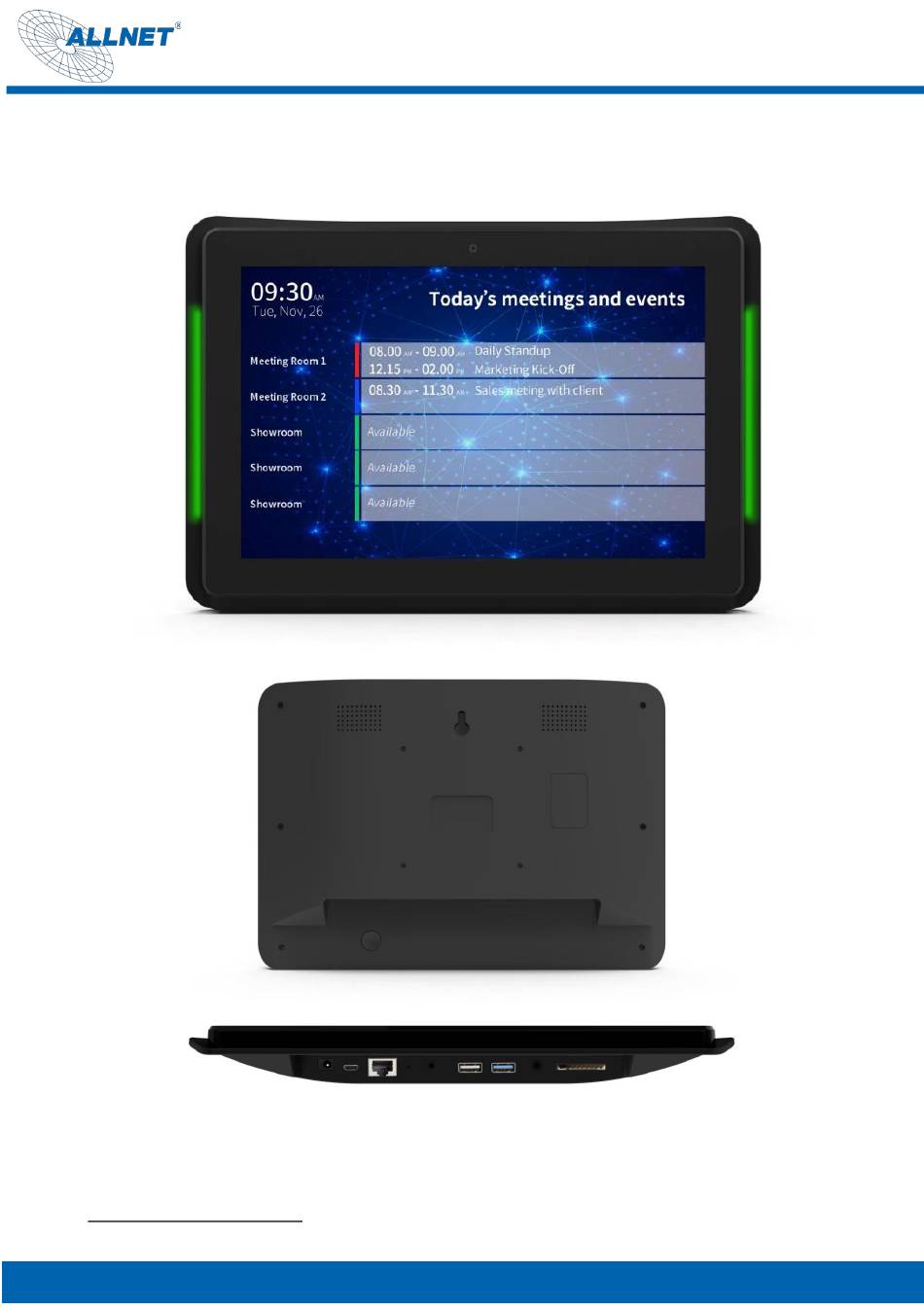

- Seite 1 Kurzanleitung ALLNET PoE Design & Meeting Display ProduktNr.: 10 Zoll (213191) www.allnet.de...
-
Seite 2: Inhaltsverzeichnis
Einstellungen Zeitzone, Datum und Uhrzeit ändern ..................25 Einstellungen Displaysperre ........................28 Einstellung Lautstärke ändern ........................28 Einstellungen Display ..........................29 Navigationsleiste/ Statusleiste ausblenden ....................30 Einstellungen „Display automatisch ausschalten“ ..................31 Verbindung zum Google Play Store ......................32 App beenden ............................... 33 www.allnet.de... -
Seite 3: Verpackungsinhalt
CE ..............................37 Verpackungsinhalt Bitte überprüfen Sie den Inhalt der Verpackung, bevor Sie mit der Inbetriebnahme des Displays fortfahren. • ALLNET PoE Display • 12V Netzteil • Gedruckte Kurzanleitung Allgemeines Das Gerät ist für Zeiterfassung, Visualisierung und als Meetingraumdisplay geeignet. Die Nutzung bezieht sich darauf. -
Seite 4: Warnhinweise
Das Signalwort „WARNUNG“ kennzeichnet eine Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! Das Signalwort „VORSICHT“ kennzeichnet eine Warnung vor möglichen mittleren und oder leichten Verletzungen! Das Signalwort „ACHTUNG“ kennzeichnet mögliche Sachschäden. „Hinweis“ kennzeichnet nützliche oder wichtige Informationen zum Produkt. www.allnet.de... -
Seite 5: Richtlinien Und Normen
• RoHS Directive 2011/65/EU. ALLNET Computersysteme GmbH hereby declares that the ALLNET PoE Displays is in compliance with the essential requirements and other relevant provisions of the following Directives and Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following Internet address: http://ce.allnet.de and at the end of the instructions. -
Seite 6: Entsorgung Der Verpackung
Als Verbraucher sind Sie verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Fest verbaute Gerätebatterien oder Akkus dürfen bei einer Entsorgung über die Sammelstelle im Gerät verbleiben. www.allnet.de... -
Seite 7: Allgemeine Sicherheit
Betrieb genommen werden. • Das Steckernetzteil nicht am Kabel aus der Steckdose ziehen. • Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden. Das Steckernetzteil aus der Steckdose ziehen, falls das Gerät über einen längeren www.allnet.de... -
Seite 8: Sicherheitshinweis Zur Aufstellung Des Gerätes
Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen • Benutzen Sie das Gerät nicht in feuchter Umgebung und nicht in der Nähe von Gasflammen, Herdplatten oder anderen heißen Gegenständen. www.allnet.de... -
Seite 9: Sicherheitshinweis Zur Reparatur Und Wartung
Audiocodecs und die Funktionalität einiger APPs, welche im Playstore angeboten werden. Hierfür können wir keine Haftung übernehmen und dies ist auch kein Defekt bzw. Garantiefall. Sollten Sie keine tiefere Erfahrung mit dem Android Betriebssystem haben, informieren Sie sich bitte vorher www.allnet.de... -
Seite 10: Betriebsvoraussetzungen
Das Gerät ist für die Verwendung innerhalb geschlossener Räume konzipiert und muss vor übermäßigen Staub, extremen Temperaturen, Nässe und Kondensation geschützt werden. Die Umgebungsvoraussetzungen werden folgendermaßen angegeben: Betriebsbedingungen: Temperatur 0° - +40° Luftfeuchtigkeit 20% - 80% nicht kondensierend Lagerbedingungen: Temperatur 0° - +60° Luftfeuchtigkeit 10% - 90% nicht kondensierend www.allnet.de... -
Seite 11: Technische Details
Technische Details RK3568 Quad core cortex A55 System Internal memory 16GB Operation Android 11 system 10-Point capacitive touch Touch screen Panel 10.1"LCD panel Resolution 1280*800 Display mode Normally black Display Viewing angle 85/85/85/85(L/R/U/D) Contrast ratio Luminance 250cd/m2 Aspect Ratio ,16:10 WiFi 2,4 &... - Seite 12 Type FJ-SW126G1201500N Input voltage 100-240Vac 50/60Hz Input frequency Input current 0.6A Output voltage Output current 1.5A Output power Average efficiency during operation 85,00% Efficiency at light load (10%) 70,92% Power consumption at no load 0.1W Max Energy efficiency class www.allnet.de...
-
Seite 13: Abmessungen
Abmessungen Tablet 10 Zoll Abmessungen, mm Einheit (ohne Gerätekarton (mit Umkarton Verpackung) Verpackung) 6pcs/CTN 273.7mm 189.7mm 30.2mm 368mm 240mm 75mm 474mm 380mm 260mm Net(kg) 0.72kg Net(kg) 1.3kg 8.8kg www.allnet.de... -
Seite 14: Bedienung
Diese finden Sie hier! Die LED können auch über Action URL´s mit Hilfe einer App angesteuert werden. Hilfe finden Sie hier! Bzw. unter http://service.allnet.de. Display Rotation Das Display kann Horizontal und auch Vertikal verwendet werden. Hierzu gehen Sie bitte unter die Einstellungen Display/Screen rotation. -
Seite 15: Automatischer Start Einer Anwendung
Automatischer Start einer Anwendung Mit dieser Funktion können Sie eine App automatisch starten lassen. Hierzu gehen Sie bitte unter Einstellungen/Apps & Benachrichtigung. Dort klicken Sie auf alle Apps anzeigen. www.allnet.de... - Seite 16 Nun wählen Sie die gewünschte App aus und drücken lange darauf bis folgendes Pop-Up Fenster zur Bestätigung erscheint. Mit Ok bestätigen. Beim Neustart, startet die Anwendung automatisch. www.allnet.de...
-
Seite 17: Fixierung Einer App
Schutz vor unbefugtem Zugriff. Die APP kann dennoch durch eine Tastenkombination beendet werden. Eine professionelle Kiosk APP finden Sie im Playstore unter „Ekiosk Browser“. Gehen Sie unter Einstellungen/Sicherheit und klicken Sie auf „Erweitert“ Bildschirmfixierung. Dort gehen Sie bitte zu dem Punkt „Bildschirmfixierung/App Pinning“ und klicken darauf. www.allnet.de... - Seite 18 Nun können Sie den Hauptschalter anschalten. Als Option können Sie auch eine Sicherheit einbauen, welche bei Beendigung der APP, das Tablet sperrt. www.allnet.de...
- Seite 19 Unter dem Viereck in der Navigationsleiste finden Sie die zuletzt geöffneten APPs. Klicken Sie auf das mittlere Symbol an der zu verwendenden App am oberen Rand. Diese Bildschirmfixierung ist nach einem Neustart nicht mehr aktiv und die Prozedur zur Fixierung muss erneut durchgeführt werden. www.allnet.de...
-
Seite 20: Einrichtung Ethernet
Einrichtung Ethernet Öffnen Sie die „ Einstellungen“ Wählen Sie „Netzwerk&Internet“, klicken Sie anschließend auf „Mehr“ Bitte auf „Ethernet“ klicken Sollte der Schalter nicht aktiviert sein, betätigen Sie Diesen bitte. www.allnet.de... - Seite 21 Unter dem Punkt „Ethernet Ip mode“ können Sie DHCP oder Statische Ip auswählen. www.allnet.de...
-
Seite 22: Einrichtung W-Lan
Nach erfolgreich hergestellter Verbindung, verbindet sich das Tablet automatisch mit dem Netzwerk, wenn es sich in Reichweit befindet. Eine statische Netzwerkverbindung können Sie unter IP Setting einrichten. Durch den Klick auf „static“ können Sie die IP-Adresse, Gateway und DNS Server einrichten. www.allnet.de... -
Seite 23: Einstellungen Sprache Ändern
Einstellungen Sprache ändern Öffnen Sie die App „Einstellungen“ Wählen Sie unter „System“, anschließend „Sprache & Eingabe“, klicken Sie anschließend auf Sprache und wählen Sie die gewünschte Sprache aus www.allnet.de... - Seite 24 Die Sprache aktivieren Sie, indem Sie am rechten Rand die Sprache nach oben ziehen. www.allnet.de...
-
Seite 25: Einstellungen Zeitzone, Datum Und Uhrzeit Ändern
Einstellungen Zeitzone, Datum und Uhrzeit ändern Öffnen Sie die App „Einstellungen“ den Punkt „System“ aus. Wählen Sie den Menüpunkt „Datum und Uhrzeit“ aus dem Menüpunkt „System“. www.allnet.de... - Seite 26 Die passende Zeitzone können Sie entweder automatisch über das Netzwerk beziehen oder manuell über den Punkt „Zeitzone auswählen“ ändern. www.allnet.de...
- Seite 27 www.allnet.de...
-
Seite 28: Einstellungen Displaysperre
Unter dem Punkt „Gerätesicherheit/Displaysperre“ können Sie dann unter anderem eine PIN zum entsperren des Tablets vergeben. Lautstärke Einstellung ändern Öffnen Sie die App „Einstellungen“ Wählen Sie den Menüpunkt „Töne“ aus dem Menüpunkt „Gerät“. Hier können Sie die Lautstärke für Medienwiedergabe, Wecker und Benachrichtigungen einstellen. www.allnet.de... -
Seite 29: Einstellungen Display
Einstellungen Display Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, klicken Sie anschließend auf Helligkeitsstufe, jetzt können Sie die Helligkeit stufenlos einstellen. Neben der Helligkeit, können Sie auch den Hintergrund ändern oder ein Bildschirmschoner wählen. www.allnet.de... -
Seite 30: Navigationsleiste/ Statusleiste Ausblenden
Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, schalten Sie anschließend „Show NavigationBar/ or Phone StatusBar“, aus. Sie können auch das Tablet mit einer Maus und einer Tastatur bedienen. Die linke Taste ist der „Mausklick“, die rechte Maustaste ist die „Zurück“ Taste www.allnet.de... -
Seite 31: Einstellungen „Display Automatisch Ausschalten
Einstellungen „Display automatisch ausschalten“ Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, klicken Sie anschließend auf Erweitert/ Ruhezustand, jetzt können Sie die Ausschaltzeit des Displays einstellen. Durch aktivieren des Menüpunktes „Nie“ bleibt der Bildschirm bis zum Ausschalten des Tablets durchgehend aktiv. www.allnet.de... -
Seite 32: Verbindung Zum Google Play Store
SystemWebview.apk sichtbar wird. Das Tablet sollte diese automatisch nach einiger Zeit aktualisieren, deshalb angeschaltet und an der Internetverbindung belassen. Diese App kann auch von ext. Downloadseiten wie APK Mirror heruntergeladen werden. Bitte beachten Sie das der Download von ext. Seiten riskant sein kann. Wir übernehmen hierfür keine Haftung! www.allnet.de... -
Seite 33: App Beenden
App beenden Klicken Sie auf das rechteckige Symbol in der unteren Navigationsleiste. Im Anschluss bekommen Sie alle aktiven Apps angezeigt, die Sie dann nach Wunsch schließen können. www.allnet.de... -
Seite 34: Funktion Splitscreen
APP. Es öffnet sich ein Menü. Dort auf Splitscreen klicken und die zweite App per Klick auswählen. Diese müssen vorher geöffnet werden, damit man Sie auswählen kann. Screenshot erstellen Unter Einstellungen finden sie den Punkt „Screenshot“. Bei Klick öffnet sich ein Einstellungsfenster. Hier können Sie die Funktion in der Navigations-Bar anschalten. www.allnet.de... - Seite 35 www.allnet.de...
-
Seite 36: Update Firmware
Dies kann zu Fehlern in der Erkennung des Tablets führen. Zum Flashen der Firmware benötigen Sie das AndroidTool_Release v5.1.1. Bitte schreiben Sie unseren Support zum Erhalt der Firmware und dem Downloadlink an, support@allnet.de. Hier die einzelnen Schritte: 1. Installieren Sie den Treiber "ReleaseDriverAssitant". - Seite 37 CE-Declaration of Conformity For the following equipment: Germering, 26th of November, 2022 ALLNET Touch Display Tablet 10 Zoll RK3568 with PoE DT-10RK3568A11PoE-NFCv2-black The safety advice in the documentation accompanying the products shall be obeyed. The conformity to the above directive is indicated by the CE sign on the device.
