ipf electronic SS450820 Bedienungsanleitung

Technische Daten (Technical Data)
Betriebsspannung (Voltage Supply)
Stromaufnahme (Current consumption)
Ausgang (Output)
max. Schaltspannung (Switching Voltage)
max. Schaltstrom (Switching Current)
max. Schaltleistung (Switching Power)
Erfassungsbereich Wasser (Detection Range Water)
Erfassungsbereich Öl (Detection Range Oil)
Umgebungstemperatur (Ambient Temperature)
Temperaturbereich des Mediums (Temperature Range)
Temperaturgradient (Temperature Gradient)
Temperatursprungzeit (Temperature-Step Time)
Bereitschaftszeit (Stand-By Time)
Einschaltzeit (Switch-On Tme)
Ausschaltzeit (Switch-Off Time)
Druckfestigkeit (Compressive Strenghth)
Werkstoff Gehäuse (Housing Material)
Werkstoff Sensor (Sensor Material)
Anschluss (Connection)
SS45082x

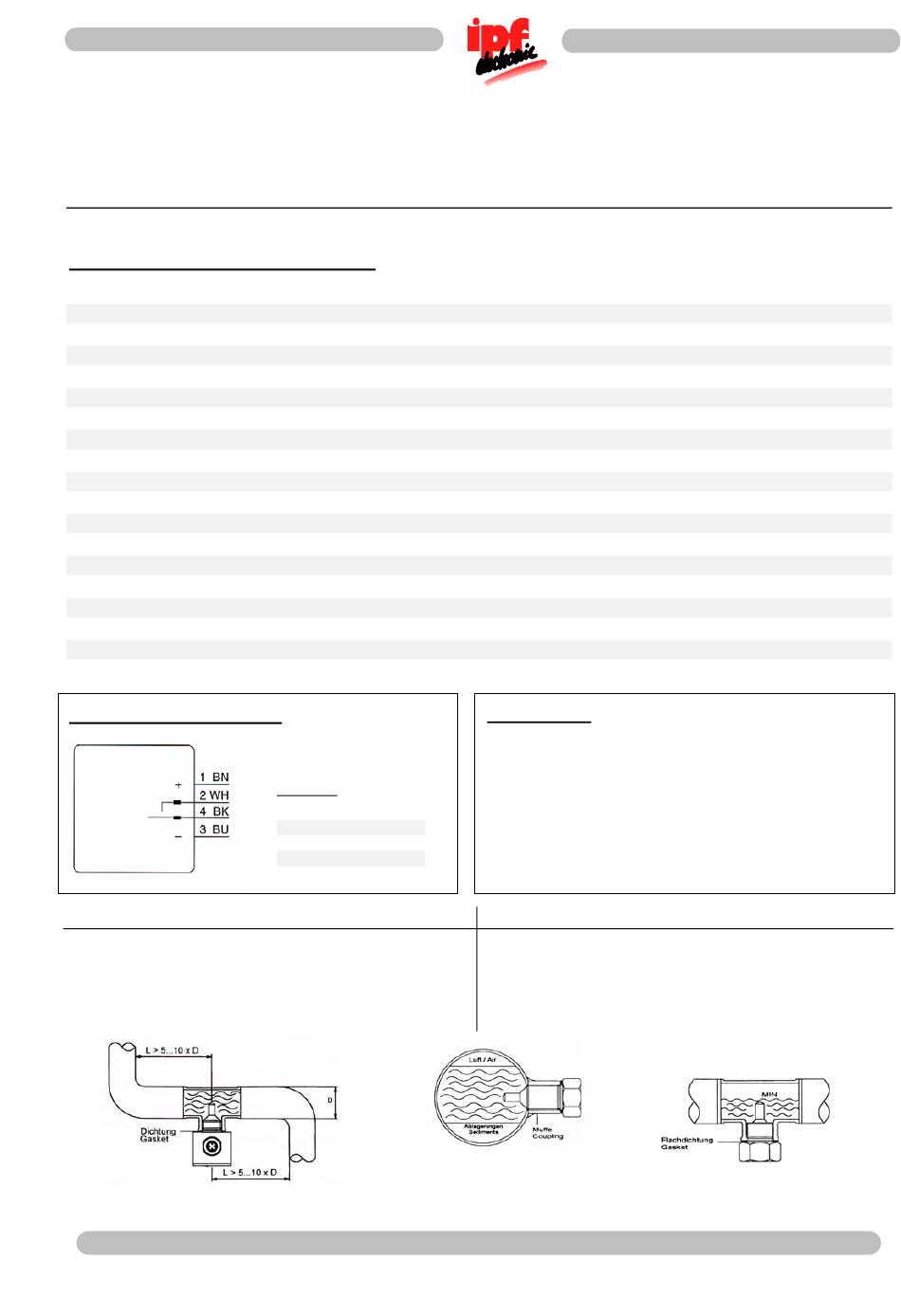

Einbau
Die Einbaulage des Sensors sollte gewährleisten,
dass die Meßspitze des Sensors vollständig von der
zu überwachenden Flüssigkeit umgeben ist. Luftbla-
sen und Ablagerungen am Sensor können die Funk-
tion beeinflussen.
ipf electronic gmbh • Kalver Straße 27 • D-58515 Lüdenscheid • Telefon (02351) 9365-0 Fax (02351) 9365-19
Bedienungsanleitung
Strömungswächter SS450820 und SS450824
Farbcode:
BK: schwarz (black)
BN: braun (brown)
BU: blau (blue)
WH: weiß (white)
24V DC ± 20%
90mA
Relais, Schließer
250V AC / 60V DC
2A AC / DC
500VA / 60W
1 ... 150 cm/s (nom. 20 cm/s)
3 ... 300 cm/s (nom. 60 cm/s)
-20 ... +70°C
-20 ... +80°C
250°C / min
typ. 12s
typ. 8s (2 ... 15s)
typ. 2s (1 ...13s)
typ. 2s (1 ... 15s)
100bar
PA
VA 1.4571
LED-Anzeige
rot: eingestellter Strömungswert unterschritten, Relais
abgefallen
gelb: eingestellter Strömungswert erreicht, Relais ange-
zogen
grün: eingestellter Strömungswert überschritten, die An-
zahl der leuchtenden grünen LEDs ist ein Maß für
die Strömungsreserve.
Installation
The sensor tip must be fully immersed in the medium
after the sensor is screwed in. Deposits and air po-
ckets impair the function of the flow controller.
Seite 1/2
