RUTEC PHZ491 Montage- Und Bedienungsanleitung
Verwandte Anleitungen für RUTEC PHZ491
Inhaltszusammenfassung für RUTEC PHZ491

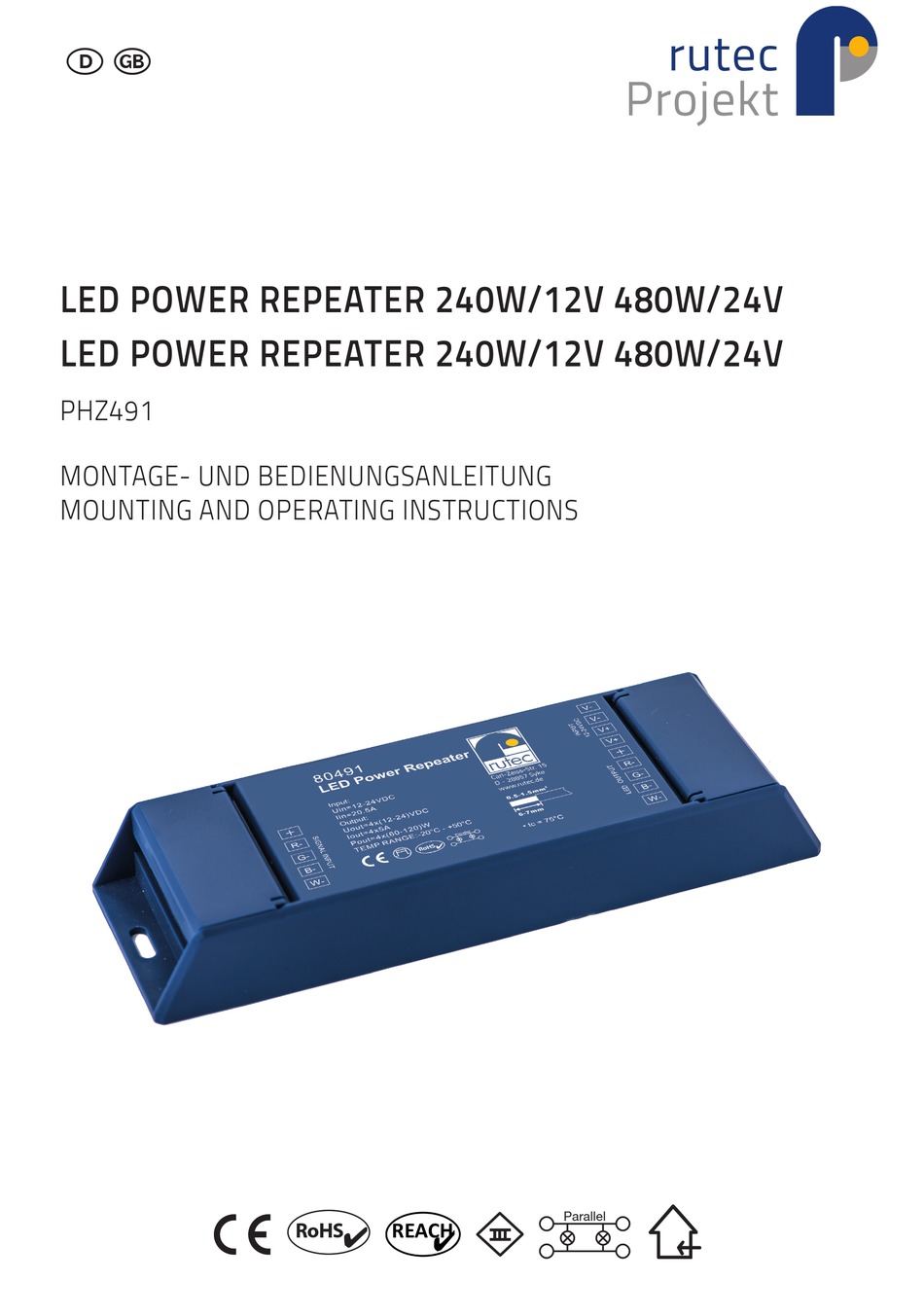

- Seite 1 LED POWER REPEATER 240W/12V 480W/24V LED POWER REPEATER 240W/12V 480W/24V PHZ491 MONTAGE- UND BEDIENUNGSANLEITUNG MOUNTING AND OPERATING INSTRUCTIONS Parallel REACH RoHS...
-
Seite 2: Sicherheitshinweise
Sie Regen. Bei einer Außeninstallation ist sicherzustellen, dass der Controller in einem wasser- dichten Gehäuse verbaut wird. Der rutec LED Power Repeater ist ein Repeater für PWM • Vergewissern Sie sich immer, dass das Gerät an einem Dimmsignale und für die Innenanwendung geeignet. Das Gerät kann als 1 Kanal, 2 Kanal, 3 Kanal oder 4 Kanal... -
Seite 3: Verdrahtungsschema Bei Einfarbig
VERDRAHTUNGSSCHEMA BEI EINFARBIG: Netzgerät 12-24 V DC 80473 8-230V LED Dimmer 1-10V Taster 8-230V Input: Uin=12-24VDC Iin=1.6A Output: TEMP RANGE: -20°C - +50°C Uout=1x(12-24)VDC Iout=1x10A tc = 75°C Pout=1x(120-240)W 80491 LED Power Repeater Input: Uin=12-24VDC Iin=20.5A Output: Uout=4x(12-24)VDC Iout=4x5A Pout=4x(60-120)W TEMP RANGE: -20°C - +50°C 1-10V tc = 75°C... -
Seite 4: Safety Instructions
The rutec LED Power Repeater is a repeater for PWM • Always ensure that the unit is installed in a location dimming signals and is suitable for indoor use. The device... - Seite 5 WIRING DIAGRAM WITH SINGLE COLOUR: Netzgerät 12-24 V DC 80473 8-230V LED Dimmer 1-10V Taster 8-230V Input: Uin=12-24VDC Iin=1.6A Output: TEMP RANGE: -20°C - +50°C Uout=1x(12-24)VDC Iout=1x10A tc = 75°C Pout=1x(120-240)W 80491 LED Power Repeater Input: Uin=12-24VDC Iin=20.5A Output: Uout=4x(12-24)VDC Iout=4x5A Pout=4x(60-120)W TEMP RANGE: -20°C - +50°C...
- Seite 6 NOTIZEN: NOTES:...
- Seite 8 Carl-Zeiss-Str. 15 28857 Syke...
