WICHTIG
Der Installateur ist verantwortlich
für die Installation und die
abschließende Temperatureinstellung.
ASSE 1017-, CSA-, LGA-
und UPC-zertifiziert
®
C
US
215-1293; Ver. J; DE 06-909
© 2007 Bradley Corporation
Seite 1 von 10 29.01.07
U P
C
C
R

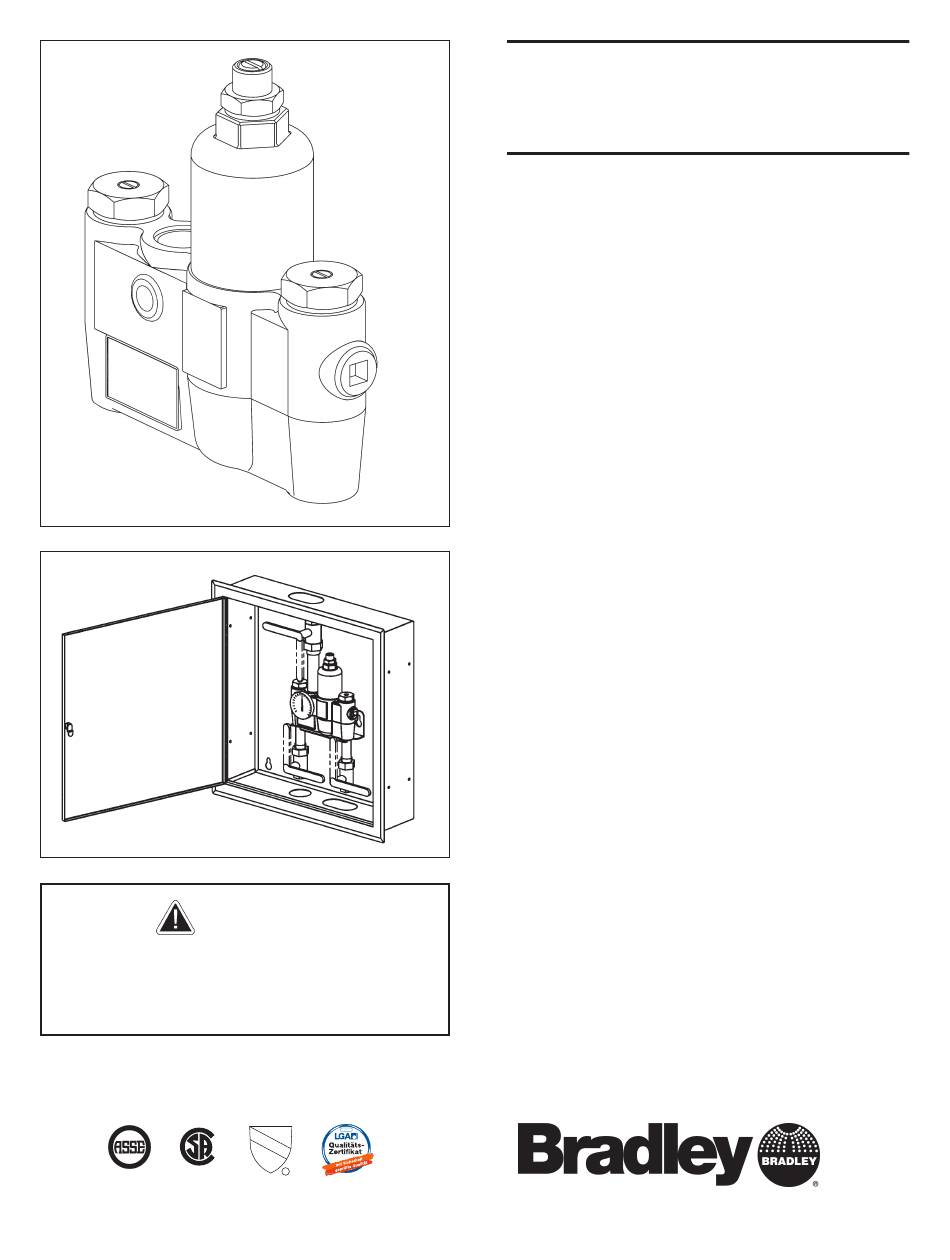

Installations-
anweisungen
Warm-Kalt-
Thermostatmischarmatur
mit optionalem Gehäuse
Modell S59-3045 (nur Armatur)
Modell S59-3045RE (mit eingelassenem
Emaillegehäuse)
Modell S59-3045RS (mit eingelassenem
Edelstahlgehäuse)
Modell S59-3045SE (mit wandmontiertem
Emaillegehäuse)
Modell S59-3045SS (mit wandmontiertem
Edelstahlgehäuse)
Einlaufanschlüsse: 19 mm (3/4")
Rohrgewinde
Auslaufanschlüsse: 25 mm (1")
Rohrgewinde
Temperaturbereich: 32,2 - 48,9 ºC (90º-120ºF)
Maximaler Druck: 125 PSIG
Einlasstemperatur, Warmwasser:
48,9 - 93,3 ºC (120º-200ºF)
Einlasstemperatur, Kaltwasser:
0,5 - 26,7 ºC (33º-80ºF)
Minimale Temperaturdifferenz
(von Armatursollwert): -6,7 ºC (20ºF)
Inhaltsverzeichnis
Informationen vor der Installation . . . . . . . . . . .2
Installationsanweisungen . . . . . . . . . . . . . . . . . .3
Einbau des eingelassenen Gehäuses . . . . . . . . . .4
Einbau des wandmontierten Gehäuses . . . . . . . .5
Anweisungen zur Umwälzung . . . . . . . . . . . . . 6
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
Fehlersuche und -behebung . . . . . . . . . . . . . . .8-9
Teileliste und Servicekits . . . . . . . . . . . . . . . . .10
PO Box 309, Menomonee Falls, WI 53052-0309
Telefon: 001-262-251-6000 FAX: +1 (262) 251-5817
http://www.bradleycorp.com
Inhaltsverzeichnis
Inhaltszusammenfassung für Bradley S59-3045
-
Seite 1: Inhaltsverzeichnis
Installations- anweisungen Warm-Kalt- Thermostatmischarmatur mit optionalem Gehäuse Modell S59-3045 (nur Armatur) Modell S59-3045RE (mit eingelassenem Emaillegehäuse) Modell S59-3045RS (mit eingelassenem Edelstahlgehäuse) Modell S59-3045SE (mit wandmontiertem Emaillegehäuse) Modell S59-3045SS (mit wandmontiertem Edelstahlgehäuse) Einlaufanschlüsse: 19 mm (3/4") Rohrgewinde Auslaufanschlüsse: 25 mm (1") Rohrgewinde Temperaturbereich: 32,2 - 48,9 ºC (90º-120ºF) -
Seite 2: Informationen Vor Der Installation
Gehäuse • Verbindungsstücke an allen Anschlüssen für einfacheren Ausbau der Armatur Für die Temperatureinstellung benötigte Werkzeuge: • 4 mm (5/32") Sechskantschlüssel Produktgarantien finden Sie unter „Product Information“ auf unserer Website www.bradleycorp.com. 29.01.07 Bradley Corporation • 215-1293 Ver. J; DE 06-909... -
Seite 3: Installationsanweisungen
öffnen Sie die Warmwasserzufuhr wieder. 8. Schließen Sie den Kaltwassereinlauf, indem Sie entweder das Kaltwasserrückschlagventil oder das Einlassventil schließen. Überprüfen Sie bei geschlossener Kaltwasserzufuhr, dass der Warmwasserfluss abgeschaltet wurde. Bradley Corporation • 215-1293 Ver. J; DE 06-909 29.01.07... -
Seite 4: Vorderansicht
Fahren Sie mit dem Armaturinstallationsverfahren auf Seite 3 fort. 7. Setzen Sie den Wandflansch dicht an die Wand und befestigen Sie ihn mit Dichtmittel. VORDERANSICHT SEITENANSICHT ANSICHT VON UNTEN Abbildung 3 29.01.07 Bradley Corporation • 215-1293 Ver. J; DE 06-909... -
Seite 5: Einbau Des Wandmontierten Gehäuses
4. Setzen Sie die Armatur in die Halterung im Gehäuse (zuerst die rechte Seite der Armatur). Fahren Sie mit dem Armaturinstallationsverfahren auf Seite 3 fort. VORDERANSICHT SEITENANSICHT POSITIONEN DER MONTAGELÖCHER ANSICHT VON UNTEN Abbildung 4 Bradley Corporation • 215-1293 Ver. J; DE 06-909 29.01.07... -
Seite 6: Anweisungen Zur Umwälzung
7. Lassen Sie das System dreißig Minuten oder länger ohne Wasser laufen. Wenn die Wassertemperatur nach dreißig Minuten ansteigt, können Sie die Temperatur verstellen, indem Sie langsam das Kompensationsventil schließen, bis die korrekte Temperatur erreicht wurde. 29.01.07 Bradley Corporation • 215-1293 Ver. J; DE 06-909... -
Seite 7: Wartung
Buchse erneut auf Schmutz und Ablagerungen, wie in Schritt Nr. 3 beschrieben. • wenn Teile des Kolbens ausgetauscht werden Abbildung 6 müssen, kontaktieren Sie Ihren Bradley-Vertreter und fragen Sie nach dem Kolben-/Buchsenkit (Teilenummer S65-184) Bradley Corporation • 215-1293 Ver. J; DE 06-909 29.01.07... -
Seite 8: Temperatur Einstellen
Abschluss der Inspektion und Reparatur wieder zu öffnen. Problem: Kein Wasserfluss Ursache: Der Thermostat ist ausgefallen, woraufhin die Sicherheitsabschaltung ausgelöst hat. Lösung: Siehe „Einwandfreie Funktion des Thermostats überprüfen“ oben und befolgen Sie das angegebene Verfahren. 29.01.07 Bradley Corporation • 215-1293 Ver. J; DE 06-909... -
Seite 9: Problem: Eingeschränkter Wasserfluss
Problem: Externe Lecks im System Ursache: Entweder sind die Rohrgewindedichtungen oder Abbildung 8 die O-Ringe beschädigt. Lösung: Tauschen Sie die entsprechenden O-Ringe aus. Kontaktieren Sie Ihren Bradley-Vertreter und fragen Sie nach dem O-Ring-/Dichtungskit (Teilenummer S65-183). Problem: Temperaturschwankungen Ursache: Thermostat fällt langsam aus. -
Seite 10: Teileliste Und Servicekits
Feder Schraube O-Ring O-Ring Halter (für Feder O-Ring Dichtung) Mischarmaturabdeckung Federkammer O-Ring Dichtung O-Ring Feder O-Ring Unterlegscheibe Regelabdeckung Unterlegscheibe O-Ring Mutter Einstellschraube Kolben O-Ring Sitz Schraube Überhitzungsmutter O-Ring Unterlegscheibe O-Ring Unterlegscheibe 29.01.07 Bradley Corporation • 215-1293 Ver. J; DE 06-909...
