Futech RL4520 Handbuch Seite 2

ÜBERSICHT
05
06
07
04
08
02
01
09
10
11

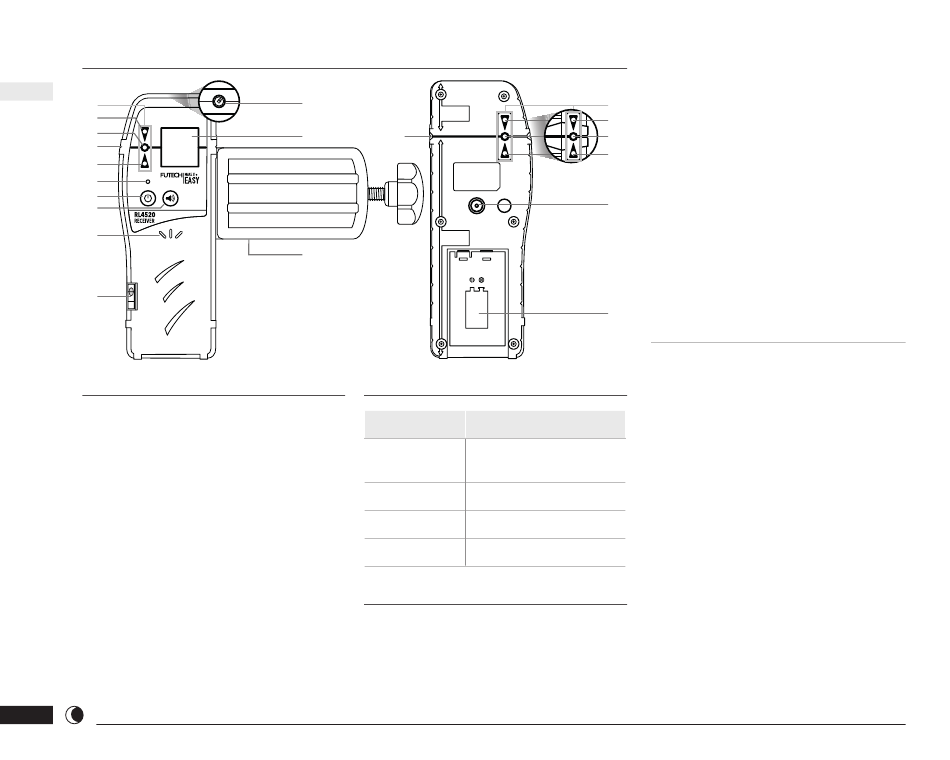

GERÄT
01 Einschalttaste
02 Strom-Taste
03 Empfangsfeld
04 Mittelmarkierung
05 LED-Anzeigen
06 Hohe Anzeige-LED (zu hoch)
07 Füllstandsanzeige-LED (Mitte)
08 Niedrige Anzeige-LED (zu niedrig)
09 Lautstärketaste
10 Signalton
11 Lange Phiole
12 Runde Phiole
13 Batteriefach
14 Schraube für Empfängerklemme
15 Empfängerklemme
2
12
30mm
(1.18IN)
03 04
120mm
(4.72IN)
15
9V
TECHNISCHE DATEN
MODELL
Automatisches
Abschalten
Batterie
Maße
Gewicht 150 g (einschließlich Batterie)
VERWENDUNG
Stellen Sie sicher, dass sich Ihr Lasergerät
im Empfängermodus befindet.
· Drücken Sie die Einschalttaste [01],
um das Gerät einzuschalten. Die
Power-LED [02] leuchtet auf.
05
06 · Verwenden Sie die Lautstärketaste
07
[09], um den Summer [10] zu aktivie-
08
ren oder zu deaktivieren.
· Bewegen Sie sich mit Ihrem Empfän-
14
ger auf die Laserlinie zu. Wenn der
Laser das Empfangsfeld [03] trifft,
leuchtet die LED-Anzeige [05] auf und,
falls aktiviert, ertönt der Summer [10].
13
HORIZONTALE LASERLINIEN ORTEN
· Halten Sie den Empfänger senkrecht
· Bewegen Sie den Empfänger nach
oben oder unten, während Sie die
RL4520
runde Phiole [12] in der Mitte halten.
10 Minuten
› Wenn der Laserstrahl auf das Emp-
fangsfeld [03] unter der Mittelmar-
kierung [04] trifft, leuchtet die hohe
9V Alkaline-Batterie
LED-Anzeige [06] auf. (Falls aktiviert,
150 x 55 x 26 mm
gibt der Summer [10] einen langen,
pulsierenden Ton von sich).
· Bewegen Sie den Empfänger nach
› Wenn der Laserstrahl auf das
Empfangsfeld [03] oberhalb der Mit-
unten (in Richtung des Pfeils um
die LED-Anzeige [06]), um die
Mitte zu finden.
