Vents CO2-3 Montageanleitung Seite 2

MONTAGE
Der Sensor muss im Inneren der Anlage im Abluftkanal hinter dem Wärmetauscherfilter montiert werden.

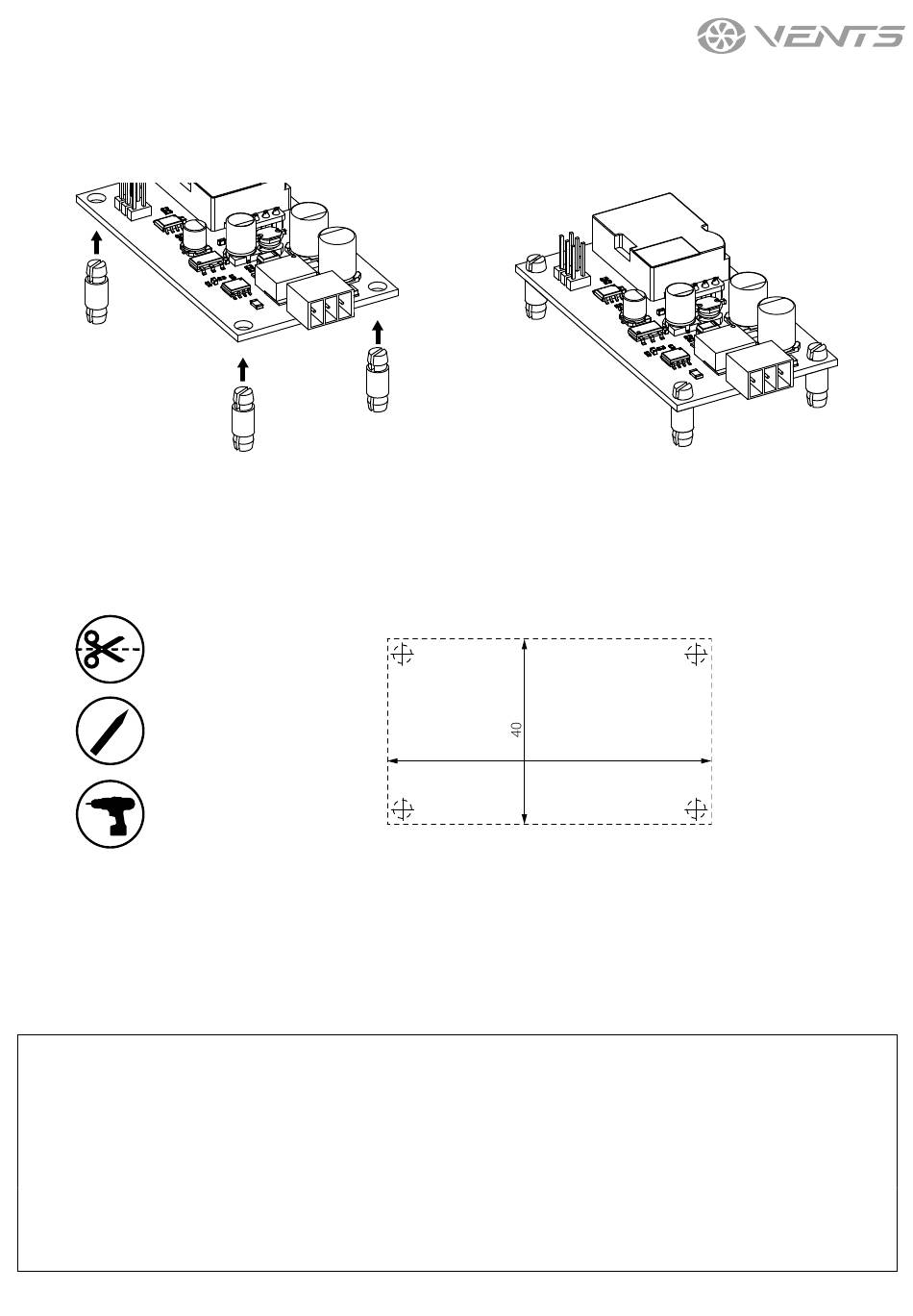

Befestigung des Sensors auf Nylonständern
Setzen Sie die Ständer in die Löcher der Sensorplatine ein, bis sie einrasten.
Befestigen Sie die Sensorplatine innerhalb der Anlage in den Halterungslöchern oder
angegebenen Stelle.
Wenn keine Löcher für Ständer an der angegebenen Sensorposition vorhanden sind, markieren Sie mit einer Schablone und bohren
Sie Löcher mit einem Durchmesser von 4 mm und befestigen Sie die Platine auf Ständern in den Löchern, die Sie gemacht haben.
ANSCHLUSS
Der CO2-3-Sensor wird über den Stecker auf der Sensorplatine und den entsprechenden Stecker auf der Steuereinheit der Anlage
angeschlossen (siehe Betriebsanleitung der Anlage).
Wenn der Sensor separat erworben wird, ist es zum Anschluss erforderlich, die 15EDGK-3,5-03P-14-Buchse aus dem Lieferumfang
mit Kabeln an das gesteuerte Gerät anzuschließen, entsprechend dem Zweck der Kabel, wie auf dem Aufkleber angegeben.
Abnahmeprotokoll
CO2-Sensor
CO2-3
Herstellungsdatum
Prüfzeichen
in
70
Verkäufer
(Name und Stempel des Verkäufers)
Kaufdatum
der Wand an der in der Betriebsanleitung
V261DE-01
