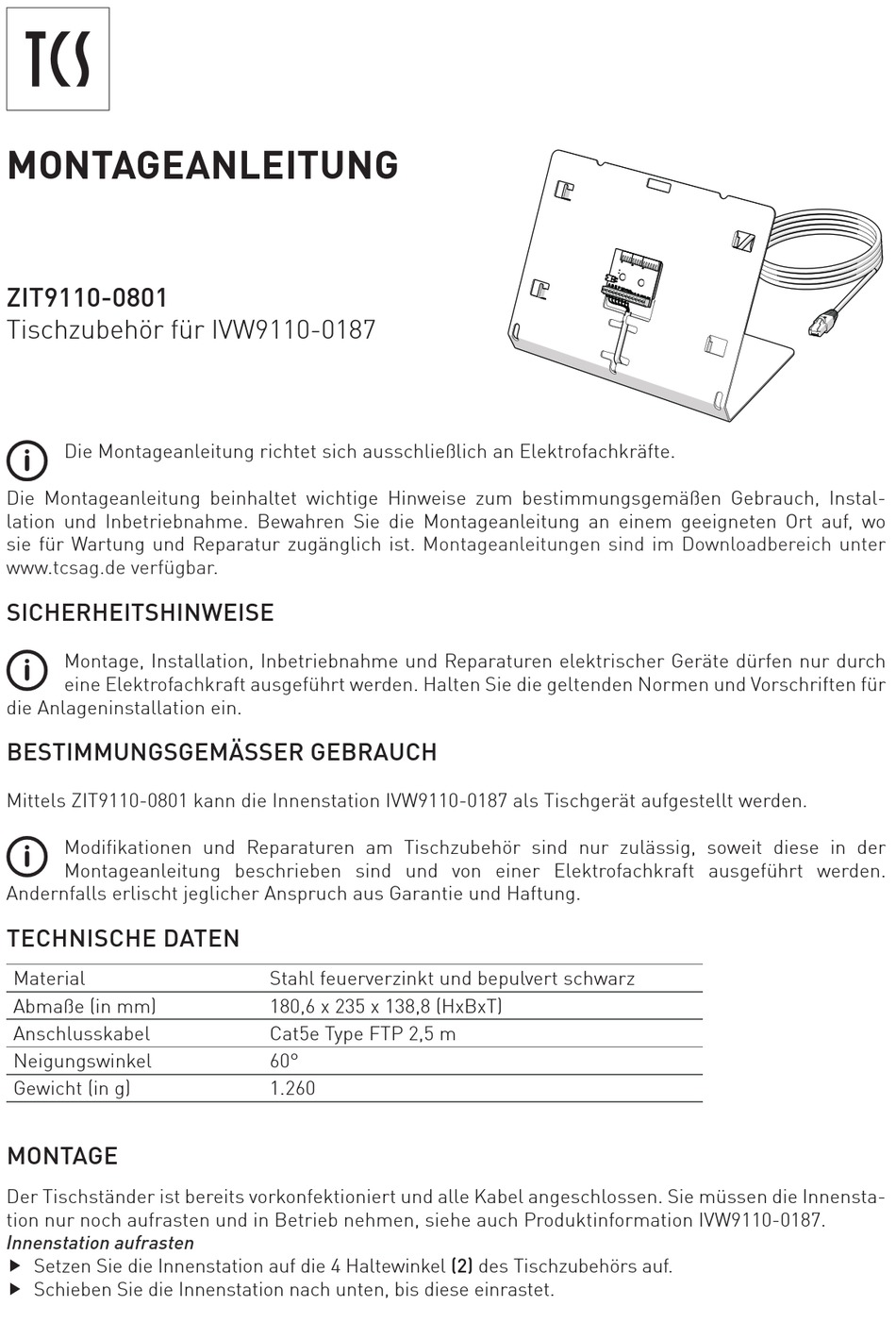

TCS ZIT9110-0801 Montageanleitung

MONTAGEANLEITUNG
ZIT9110-0801
Tischzubehör für IVW9110-0187
Die Montageanleitung richtet sich ausschließlich an Elektrofachkräfte.
Die Montageanleitung beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Instal-
lation und Inbetriebnahme. Bewahren Sie die Montageanleitung an einem geeigneten Ort auf, wo
sie für Wartung und Reparatur zugänglich ist.
www.tcsag.de verfügbar.
SICHERHEITSHINWEISE
Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch
eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für
die Anlageninstallation ein.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Mittels ZIT9110-0801 kann die Innenstation IVW9110-0187 als Tischgerät aufgestellt werden.
Modifikationen und Reparaturen am Tischzubehör sind nur zulässig, soweit diese in der
Montageanleitung beschrieben sind und von einer Elektrofachkraft ausgeführt werden.
Andernfalls erlischt jeglicher Anspruch aus Garantie und Haftung.
TECHNISCHE DATEN
Material
Abmaße (in mm)
Anschlusskabel
Neigungswinkel
Gewicht (in g)
MONTAGE
Der Tischständer ist bereits vorkonfektioniert und alle Kabel angeschlossen. Sie müssen die Innensta-
tion nur noch aufrasten und in Betrieb nehmen, siehe auch Produktinformation IVW9110-0187.
Innenstation aufrasten
 Setzen Sie die Innenstation auf die 4 Haltewinkel (2) des Tischzubehörs auf.
 Schieben Sie die Innenstation nach unten, bis diese einrastet.
Montageanleitungen sind im Downloadbereich unter
Stahl feuerverzinkt und bepulvert schwarz
180,6 x 235 x 138,8 (HxBxT)
Cat5e Type FTP 2,5 m
60°
1.260
