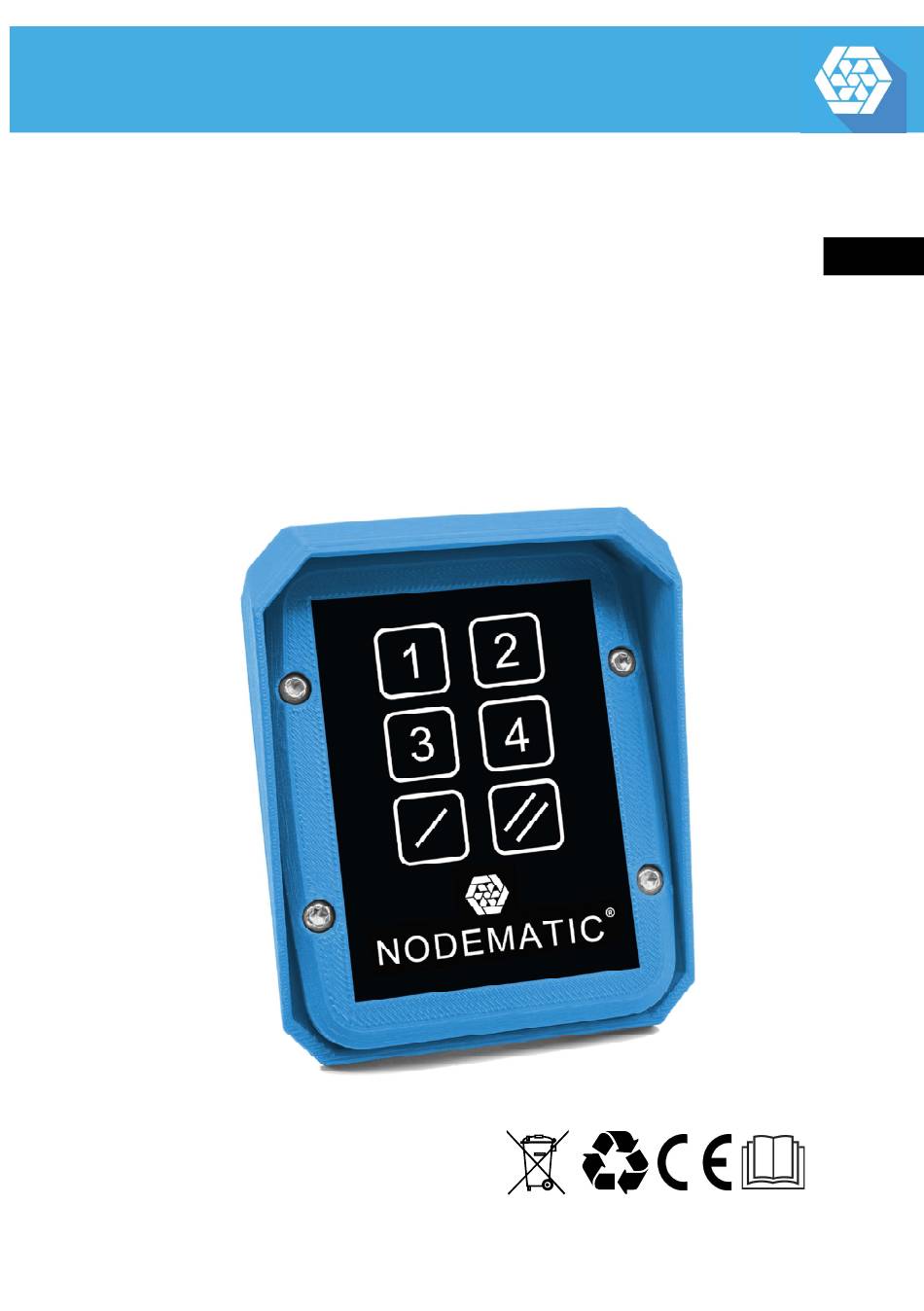

- Seite 1 NODEMATIC ® by Node Devices Bedienungsanleitung Touch Funk-Codeschloss 6-Kanal, 433 Mhz, Keeloq Rolling- / Festcode, Aufputzmontage Modell: ND-XCS-6S WEEE Reg-Nr. DE53329548...
-
Seite 2: Inhaltsverzeichnis
INHALTSVEZEICHNIS INHALTSVEZEICHNIS 2 NOTIZEN 3 NOTIZEN 4 NOTIZEN 5 SICHERHEIT 6 GERÄTEBESCHREIBUNG 7 SCHNELLSTART PARAMETRIERUNG 8 SCHNELLSTART BEDIENUNG 9 PARAMERIERUNG ADMINCODE 10 PARAMERIERUNG ZUGANGSCODES 10 PARAMETRIERUNG SETUP 11 PARAMETRIERUNG SETUP 12 ZUSTANDSANZEIGE 13 WERKSEINSTELLUNGEN 14 TECHNISCHE DATEN 15 ENTSORGUNG 17 - 2 -... -
Seite 3: Notizen
NOTIZEN Name Code Name Code Admin 1234 Admin - 3 -... -
Seite 4: Notizen
NOTIZEN Name Code Name Code - 4 -... -
Seite 5: Notizen
NOTIZEN Name Code Name Code - 5 -... -
Seite 6: Sicherheit
SICHERHEIT Personen die dieses Gerät verwenden, müssen diese Anleitung gelesen und verstanden haben. Erstickungsgefahr Folienbeutel und Kleinteile von Kleinkindern fern- halten! Kinder können sich z.B. Kunststoff beutel über den Kopf ziehen oder Kleinteile verschlu- cken. Bewahren Sie das Gerät jederzeit außerhalb der Reichweite von Kindern auf. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Verpackungsinhalt 1x Display-Einheit 1x Sichtschutz (Optional) 1x Batterie CR2032 Der Touch Funk Code-Taster ist zur universellen Fernsteuerung von 433 MHz, Rolling - oder Fest- code Funkempfängern konzipiert. Er kann 6 Funktionen / Kanäle aussenden. - 7 -... -
Seite 8: Schnellstart Parametrierung
SCHNELLSTART PARAMETRIERUNG Vorbereitung - Demontieren Sie die Displayeinheit. - Legen Sie die beiliegende Batterie ein. - Montieren Sie die Displayeinheit. Gerät einschalten - Berühren Sie das NODEMATIC Symbol. Admin-Code ändern - Admin-Code „1234“ eingeben. - Mit Taste / oder // bestätigen. - Neuen Admincode eingeben (4-7 Stellen). -
Seite 9: Schnellstart Bedienung
SCHNELLSTART BEDIENUNG Gerät einschalten - Berühren Sie das NODEMATIC Symbol. Zugangscode eingeben - Zugangscode eingeben. Eingabe bestätigen - Kanal Senden auslösen entsprechende Tasten bestätigen. Kanal / Funktion Taste / + // / lang // lang / + // lang - 9 -... -
Seite 10: Paramerierung Admincode
PARAMERIERUNG ADMINCODE 1. Admin-Modus aktivieren - Admin-Code („1234“ Werkeistellung) eingeben. - Bestätigen mit Taste / oder //. 2. Admin-Code eingeben - Neuen Admincode eingeben (4-7 Stellen). 3. Admin-Code speichern - Bestätigen mit Taste / und // gleichzeitig. PARAMERIERUNG ZUGANGSCODES 1. Admin-Modus aktivieren - Admin-Code („1234“... -
Seite 11: Parametrierung Setup
PARAMETRIERUNG SETUP 1. Admin-Modus aktivieren - Admin-Code („1234“ Werkeistellung) eingeben. - Bestätigen mit Taste / oder //. 2. Setup-Code eingeben Setup-Code Setup Buzzer Display Helligkeit Display Farbe Nachtlicht An/Aus Nachtlicht Farbe Schaltausgang Standby-Zeit Codierung Kanal 1 Codierung Kanal 2 Codierung Kanal 3 Codierung Kanal 4 Codierung Kanal 5 Codierung Kanal 6... -
Seite 12: Parametrierung Setup
PARAMETRIERUNG SETUP 3.a Buzzer - Taste 1 (Buzzer Aus) | Taste 2 (Buzzer An) 3.b Display Helligkeit Optionen: 25, 50, 75, 100 % - Taste 1 (Dunkler) | Taste 2 (Heller) 3.c Display Farbe Optionen: Rot, Grün, Gelb, Violett, Hellblau, Weiß, Blau, Aus - Taste 1 (Farbe -) | Taste 2 (Farbe +) 3.d Nachtlicht... -
Seite 13: Zustandsanzeige
ZUSTANDSANZEIGE Die Zustände werden mit der Display Hinter- grundbeleuchtung und einem Buzzer signalisiert. Zustand Display-Anzeige Standby Aktiv Standard-Farbe Admin-Modus Violett Fehlerhafte Eingabe Rot blinkend Senden Funktion 1 Grün blinkend Senden Funktion 2 Gelb blinkend Senden Funktion 3 Rot blinkend Senden Funktion 4 Blau blinkend Senden Funktion 5 Violett blinkend... -
Seite 14: Werkseinstellungen
WERKSEINSTELLUNGEN Display-Einheit Demontieren - Lösen Sie die 4 T10 Schrauben auf der Vorder- seite Taster betätigen - Betätigen Sie den Taster auf der Rückseite der Display-Einheit für mindestens 3 Sekunden. Parameter Werkseinstellung Admin-Code 1234 Buzzer Display Helligkeit 50 % Display Farbe Blau Codierung Rolling-Code... -
Seite 15: Technische Daten
TECHNISCHE DATEN Gehäuse UV- und Witterungsbeständig Schutzklasse IP54 Einsatzbereich Innen- und Außenbereich (Geschützt) Spannungsversor- Batterie, Extern+Batterie gung Spannungsversor- 5 – 24 V DC gung extern Spannungsversor- 1x CR2032 3V gung Batterie Stromaufnahme 3uA – 60mA Funk-Frequenz 433.92 MHz Funk-Codierung NODEMATIC Rolling-Code / Festcode EV1527 Reichweite max. - Seite 16 TECHNISCHE DATEN Admincodes Zugangscodes Pin-Code Länge 4 - 7 Beleuchtung und Beeper abschaltbar Beleuchtung Hellig- 25, 50, 75, 100 % keitsstufen Beleuchtung Farben Rot, Grün, Gelb, Violett, Hell- blau, Weiß, Blau Display Timeout 1, 3, 5, 10 s Temperatur -20 - 60 °C Gewicht 50 g Abmessungen Be-...
-
Seite 17: Entsorgung
ENTSORGUNG Die Materialien, aus denen das Gerät besteht, gehören nicht zu den Gefahrenstoff en. WICHTIG: Nach Gebrauchsende des Gerätes die jeweils gültigen Bestimmungen für die Ent- sorgung beachten. Denken Sie an den Umweltschutz. Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff... - Seite 18 Änderungen der Bedienungsanleitung vor- behalten. Die aktuelle Version der Anleitung und die EU- Konformitätserklärung können Sie unter folgen- dem Link herunterladen: https://www.nodedevies.de/?ID=202400010141 © Copyright Nachdruck oder Vervielfältigung auch (auszugs- weise) nur mit ausdrücklicher Genehmigung von: Node Devices GmbH Neuhauserstr.36c 70599 Stuttgart Germany v.1.0.4...
