Funktionsübersicht
Zeitschaltuhr CasaSpirit 50 Art.-Nr.: DM-Z50

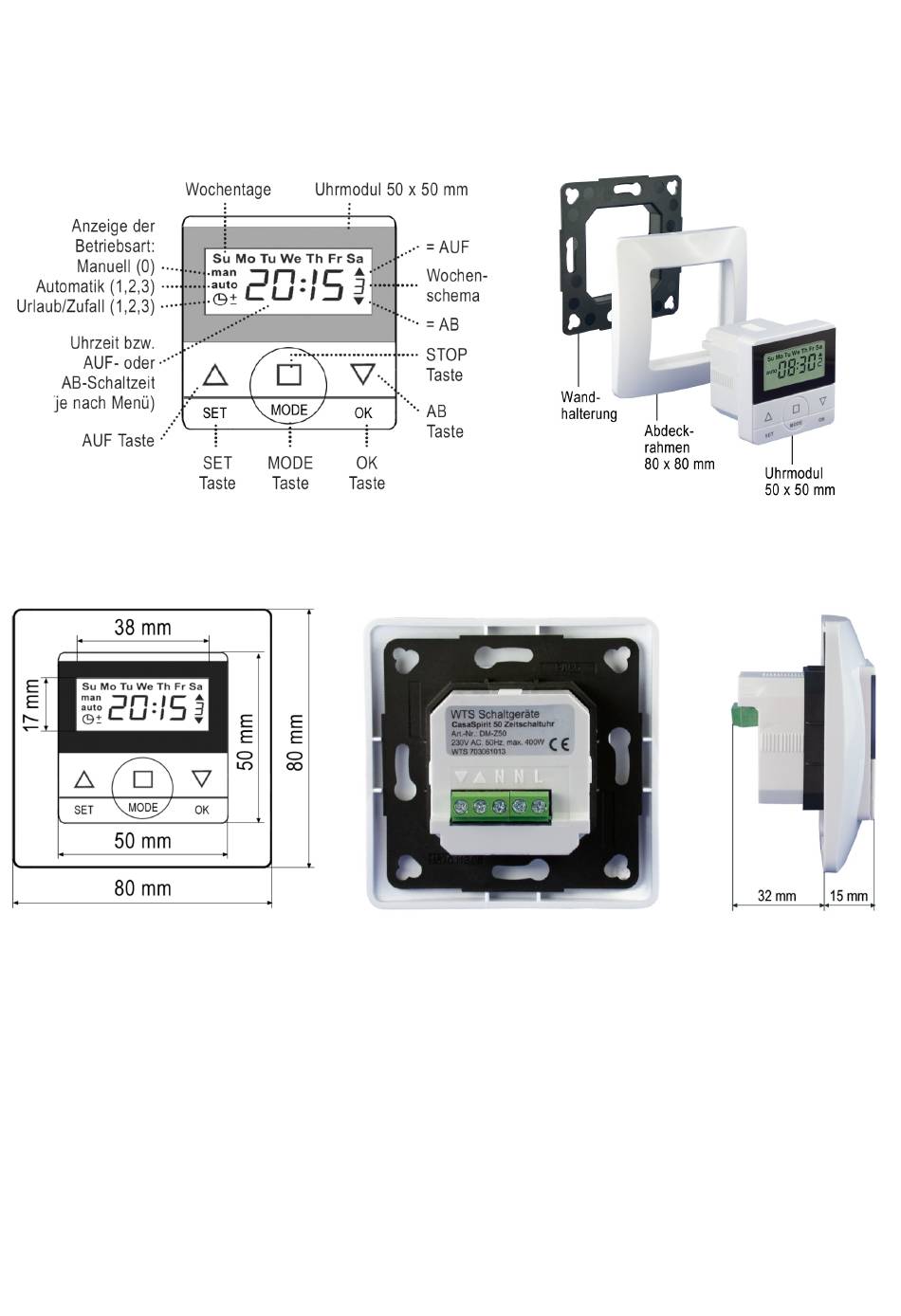

Übersicht Display und Tasten
Lieferumfang
Abmessungen
Ansicht Rückseite
Seitenansicht + Maße
Allgemeines
Die Zeitschaltuhr CasaSpirit 50 dient der manuellen, sowie der zeitlich automatischen Steuerung von
elektrisch angetriebenen Rollläden, Jalousien, Rollos oder Markisen. Sie verfügt über eine Vielzahl
sinnvoller Programmiermöglichkeiten, die Ihnen einen individuellen Betrieb der Steuerung entsprechend
Ihren Wünschen ermöglicht.
Die Steuerung ist sofort nach der Installation und Einschalten der Versorgungsspannung betriebsbereit
und befindet sich im Handbetrieb (rein manuelle Bedienung über die AUF-, STOP- und AB-Tasten).
Als Erkennungszeichen für den manuellen Modus steht im Display links neben der Uhrzeit der Text „man"
sowie rechts neben der Uhrzeit die Zahl „0". Die aktuelle Uhrzeit und der aktuelle Wochentag (Su = Sonntag;
Mo = Montag; Tu = Dienstag; We = Mittwoch; Th = Donnerstag; Fr = Freitag; Sa = Samstag) wird schnell
und einfach über die SET-Taste eingestellt.
im-elektronics Ingo Müller
Obere Siegstraße 5e - 53773 Hennef - Telefon: 02242/82528 - Email: info@im-elektronics.de
Werbung
Verwandte Anleitungen für im-elektronics Ingo Müller CasaSpirit 50
Inhaltszusammenfassung für im-elektronics Ingo Müller CasaSpirit 50
- Seite 1 Ansicht Rückseite Seitenansicht + Maße Allgemeines Die Zeitschaltuhr CasaSpirit 50 dient der manuellen, sowie der zeitlich automatischen Steuerung von elektrisch angetriebenen Rollläden, Jalousien, Rollos oder Markisen. Sie verfügt über eine Vielzahl sinnvoller Programmiermöglichkeiten, die Ihnen einen individuellen Betrieb der Steuerung entsprechend Ihren Wünschen ermöglicht.
- Seite 2 Die möglichen Betriebsarten Mit der MODE-Taste werden die Betriebsarten der Zeitschaltuhr ausgewählt und aktiviert. Die CasaSpirit 50 verfügt über insgesamt 7 Betriebsarten. Neben dem manuellen Modus stehen Ihnen 3 Automatik-Programme (automatische Steuerung mit Zeitfunktion nach Wochenschema 1, 2 oder 3) und 3 Urlaubs-Programme (Zeitautomatik mit Zufallsgenerator nach Wochenschema 1, 2 oder 3) zur Verfügung.
- Seite 3 Falls sich der Rohrmotor bzw. der Rollladen nach erfolgtem elektrischen Anschluss und Montage der CasaSpirit 50 in die falsche Richtung bewegt, können Sie über einen einfachen Programmierbefehl an der Zeitschaltuhr die Drehrichtung des Motors bequem ändern. Die Demontage der Uhr und die Änderung der Verkabelung ist somit nicht notwendig.
- Seite 4 Fahrbefehl automatisch aus. Das Batteriesymbol in der Display-Anzeige erlischt wieder. DIN-Maß 50 x 50 mm Die Abdeckung des Uhrmoduls hat das DIN-Maß 50 x 50 mm. Somit kann die CasaSpirit 50 jederzeit mit Hilfe eines entsprechenden 50 x 50 mm DIN-Zwischenrahmen des jeweiligen Herstellers in nahezu alle gängigen Schalterprogramme (wie z.
