DABBSSON DBS3500 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Dabbsson DBS3500
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DABBSSON DBS3500

Inhaltszusammenfassung für DABBSSON DBS3500

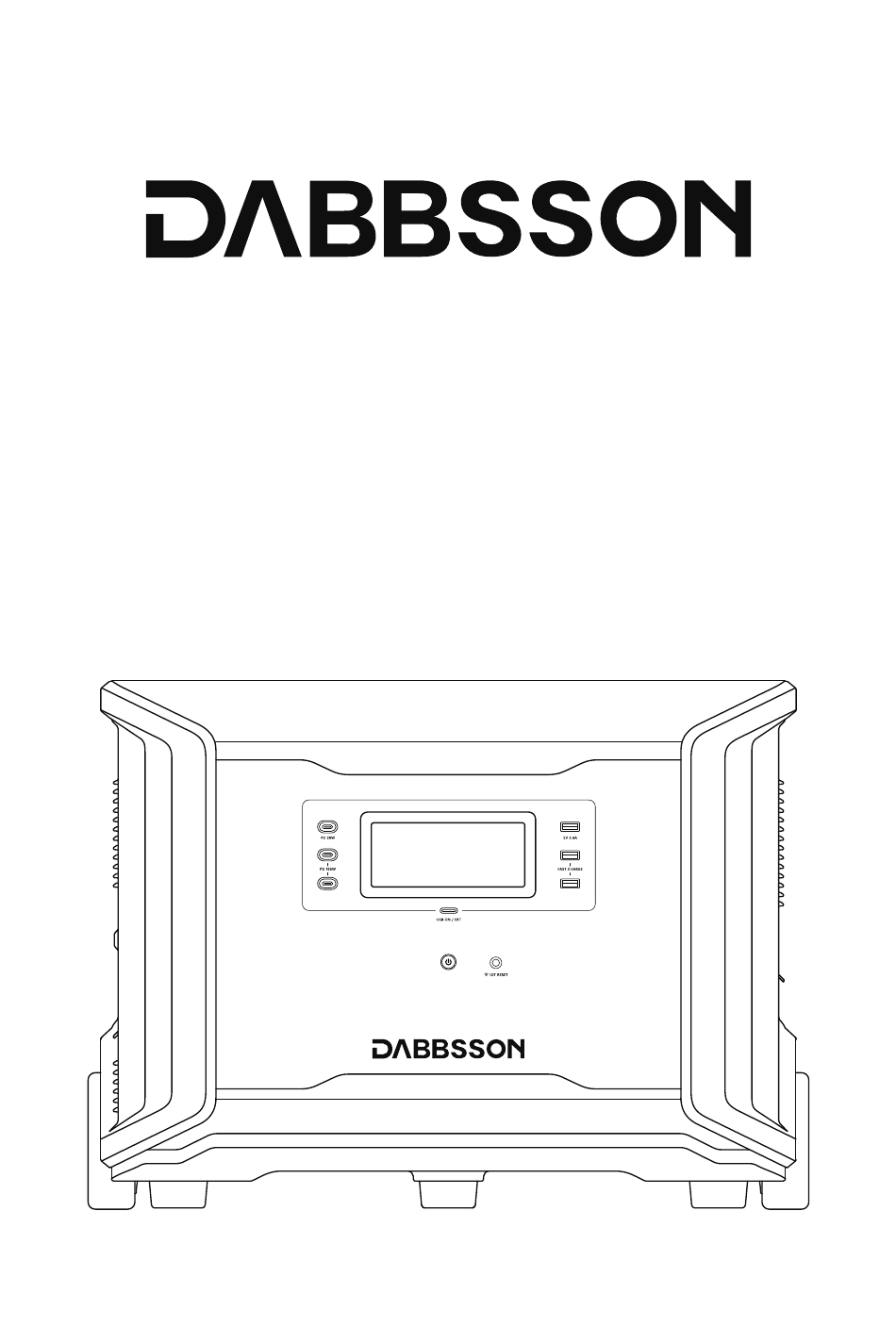

  • Seite 1 Dabbsson DBS3500 Benutzerhandbuch...

  • Seite 2: Haftungsausschluss

    Als Nutzer übernehmen Sie die volle Verantwortung für die Nutzung und den Betrieb. Informieren Sie sich über die entsprechenden Vorschriften in Ihrer Region. Sie sind allein dafür verantwortlich, alle relevanten Vorschriften zu kennen und die Produkte von Dabbsson in einer Weise zu verwenden, die den Vorschriften entspricht.

  • Seite 3: Inhaltsverzeichnis

    2.1 Verwendung 2.2 Entsorgungshinweise 3. Produktdetails 3.1 Übersicht 3.2 LCD-Display 4. Allgemeine Verwendung des Produkts 4.1 Laden des DBS3500 Laden per Wechselstrom (AC) Laden per KFZ Laden per Solar Verwenden eines smarten Zusatzakkus 4.2 Bedienung des Produkts Ein- / Ausschalten 4.3 Laden Ihrer Geräte...

  • Seite 4: Spezifikationen

    1. Spezifikationen Allgemeine Daten Nettogewicht Ca. 40,7 kg Maße 533x305x393mm Kapazität 3430Wh (51.2V 67Ah) Wi-Fi Unterstützt 2.4G: 2412-2472 MHz mit maximal 14,9 dBm Unterstützt BDR+EDR: 2402-2480 MHz mit maximal 2,5 dBm Zertifizierungen ETL FCC PSE WEEE ROHS TELEC Ausgänge AC (x4) Reine Sinuswelle, insgesamt 3600 W (Spitzenwerte von 7200 W), 230 V~ (50 Hz) USB-A (x1)

  • Seite 5: Sicherheitshinweise

    5. Vermeiden Sie die Verwendung von Drähten oder anderen Metallgegenständen, die zu einem Kurzschluss führen können. 6. Verwenden Sie keine inoffiziellen Komponenten oder Zubehörteile. Wenn Sie Komponenten oder Zubehörteile ersetzen müssen, finden Sie auf den offiziellen Dabbsson Kanälen alle relevanten Informationen.

  • Seite 6: Entsorgungshinweise

    7. Es wird nachdrücklich empfohlen, Drittanbieterzubehör nur von zuverlässigen Händlern und mit den passenden Produktspezifikationen zu kaufen. Dabbsson übernimmt keine Haftung für Anomalien, Unannehmlichkeiten, Verluste oder Kosten, die durch fehlerhaftes Drittanbieterzubehör entstehen. 8. Achten Sie bei der Verwendung des Produkts bitte strengstens auf die in diesem Benutzerhandbuch angegebene Betriebsumgebungstemperatur.

  • Seite 7: Produktdetails

    3. Produktdetails 3.1 Übersicht 30 W USB-C-Ausgang 100 W USB-C-Ausgang (x2) USB AN/AUS Hauptnetzschalter USB-A-Ausgang USB-A-Schnelllade-Ausgang (x2) LCD-Display IoT-Reset-Taste DC-Netzschalter Produkt-Upgrade-Anschluss DC5521-Ausgang Anschluss für Zusatzakku KFZ-Ausgang Anderson-Anschluss 24 V/15 A Solar-/KFZ-Ladeeingang (XT60) Anderson-Anschluss 12 V/30 A AC-Ladegeschwindigkeits schalter AC-Ausgang (x4)* AC-Ladeeingang AC Infinity-Anschluss Überlastschutz...

  • Seite 8: Lcd-Display

    3.2 LCD-Display AC-Frequenz AC-Ladestation KFZ-Laden Solarmodul-Anzeige Fehlercode Prozentual verbleibender Akkustand Warnung vor Warnung vor hoher Temperatur Überlastwarnung niedriger Temperatur Lüfteranzeige Eingangsleistung Ausgangsleistung AC-Ausgang DC-Ausgang USB-A-Ausgang Anderson (12 V,24 V) USB-C-Ausgang Zusatzakku-Anzeige Wi-Fi-Status Verbleibende Lade-/Entladezeit Akkustands-Anzeige Während des Ladevorgangs dreht sich das Symbol im Uhrzeigersinn. Wenn der Akkustand dieses Produkts bei 0 % liegt, werden die AC- und DC-Ausgänge deaktiviert und das Symbol beginnt zu blinken;...

  • Seite 9: Allgemeine Verwendung Des Produkts

    4. Allgemeine Verwendung des Produkts 4.1 Laden des DBS3500 Laden per Wechselstrom (AC) Die Dabbsson Schnelllade-Technologie ist speziell für das Laden mit Wechselstrom konzipiert und bietet maximal 1800 W Eingangsleistung. Sie können die Ladeleistung mithilfe des AC-Ladegeschwindigkeitsschalters steuern. Die maximale Eingangsleistung für die AC-Ladegeschwindigkeit beträgt standardmäßig 600 W, was in der Dabbsson App geändert...

  • Seite 10: Laden Per Solar

    (Standard: 600W) Die Ladeleistung kann mithilfe des AC-Ladegeschwindigkeitsschalters an der Seite des Produkts eingestellt werden. Sie können den Ladeleistungsbereich in der Dabbsson App einstellen. Bitte verwenden Sie zum Schnellladen das im Lieferumfang enthaltene AC-Ladekabel. Verwenden Sie keine anderen Kabel zum Laden. Stecken Sie es direkt in eine AC-Steckdose und stellen Sie sicher, dass der Ausgangsstrom über 15 A beträgt.
  • Seite 11 An XT60-Anschluss anschließen Verbindung mit Solarmodul MC4-Verbindung 400 W Solarmodul Verbindung mit Solarmodul An XT60-Anschluss anschließen MC4-Verbindung 400 W Solarmodul (x2) Verbindung mit Solarmodul An XT60-Anschluss anschließen MC4-Verbindung 400 W Solarmodul (x3)
  • Seite 12 An XT60-Anschluss anschließen 400 W Solarmodul(x3) Verbindung mit Solarmodul MC4-Verbindung 400 W Solarmodul (x3) Wenn Sie das Produkt mit einem Dabbsson Solarmodul aufladen, halten Sie sich bitte an die Anleitung in diesem Benutzerhandbuch, um eine Beschädigung des Produkts zu vermeiden.
  • Seite 13 Sie, dass sich das Fahrzeug aufgrund von mangelnder Batterieleistung nicht mehr starten lässt. Stellen Sie zusätzlich bitte sicher, dass der Zigarettenanzünder und das Eingangskabel des KFZ-Ladegeräts in gutem Zustand sind. Dabbsson übernimmt keine Verantwortung für Verluste oder Schäden, die durch Nichtbeachtung der Anleitung entstehen.

  • Seite 14: Verwenden Eines Smarten Zusatzakkus

    1. Schalten Sie sowohl den DBS5300B Zusatzakku als auch die DBS3500 aus, bevor Sie einen Zusatzakku anschließen oder abnehmen. 2. Stellen Sie vor der Benutzung sicher, dass sowohl die DBS3500 als auch der DBS5300B Zusatzakku auf dem LCD-Display das Zusatzakku-Symbol anzeigen.
  • Seite 15 DBS3500 DBS5300B DBS3500 DBS5300B DBS5300B DBS3500 DBS5300B DBS5300B DBS3500 DBS5300B...

  • Seite 17: Bedienung Des Produkts

    AC-Netzschalter, um den AC-Ausgang zu verwenden. Durch erneutes Drücken können Sie ihn wieder deaktivieren. Sie können den Standby- Modus in der Dabbsson App ein-/ausschalten. Wenn der Standby-Modus deaktiviert ist, können Sie die automatische Abschaltzeit des AC- und DC-Ausgangs einstellen. Wenn die AC-Leistung länger als die eingestellte Zeit unter 35 W bleibt, wird der AC-Ausgang automatisch deaktiviert.

  • Seite 18: Notstromversorgung (Eps)

    Sie die Kompatibilität, bevor Sie das Gerät verwenden. Wir empfehlen, immer nur ein Gerät zu laden. Vermeiden Sie es, mehrere Geräte gleichzeitig zu verwenden, damit der Überlastschutz nicht aktiviert wird. Dabbsson übernimmt keine Verantwortung für Fehlfunktionen von Geräten oder Datenverluste, die aus der Nichtbeachtung der Anleitung resultieren. (Wenn die AC-Ausgangslast größer als die Eingangslast ist, kann nur der Akku für die Stromversorgung verwendet werden.

  • Seite 20: App-Steuerung

    Verbinden der App mit dem Produkt Methode 1: Automatische Suche Verbinden Sie das Smartphone mit dem heimischen 2.4G Wi-Fi-Netzwerk, öffnen Sie die DABBSSON APP und tippen Sie entweder „+Add Device“ (Gerät hinzufügen) oder das „+“-Symbol oben rechts auf der Startseite an.
  • Seite 21 Nach dem Antippen öffnet sich das BT-Autorisierungsfenster. Tippen Sie hier auf „Allow“ (Erlauben), um BT zu aktivieren. Erlauben Sie neue Verbindungen. Warten Sie, während nach Geräten Tippen Sie „Add“ (Hinzufügen) an, in der Nähe gesucht wird. nachdem das Gerät gefunden wurde.
  • Seite 22 Geben Sie den Namen des heimischen Fügen Sie die Powerstation hinzu und Wi-Fi's sowie das Passwort ein und tippen warten Sie, während die Verbindung hergestellt wird. Sie auf „Next step“ (Nächster Schritt). Sollte das Hinzufügen fehlschlagen und die Tippen Sie auf „Complete“ (Fertig), nachdem das folgende Meldung angezeigt werden, tippen Gerät erfolgreich hinzugefügt wurde.

  • Seite 23: Methode 2: Manuell Hinzufügen

    (Als aktuellen Stil festlegen) und öffnen Sie die Steuerungsoberfläche der App. Methode 2: Manuell hinzufügen Verbinden Sie das Smartphone mit dem heimischen 2.4G Wi-Fi-Netzwerk, öffnen Sie die DABBSSON APP und tippen Sie entweder „+Add Device“ (Gerät hinzufügen) oder das „+“-Symbol oben rechts auf der Startseite an.
  • Seite 24 Wählen Sie das Gerätemodell aus. Halten Sie die „IoT-Reset“-Taste am Gerät gedrückt, bis Sie einen Piepton hören. Tippen Sie dann auf „Next step“ (Nächster Schritt). Geben Sie den Namen des heimischen Wi-Fi's sowie das Passwort ein und tippen Sie auf „Next step“...
  • Seite 25 Tippen Sie auf „Go to connect“ (Weiter zur Verbindung) und öffnen Sie die Wi-Fi-Einstellungen des Smartphones. Wählen Sie den Powerstation-Hotspot aus und stellen Sie die Verbindung dazu her. Gehen Sie wieder in die App zurück, bestätigen Sie die Verbindung und warten Sie, bis das Gerät verbunden ist.
  • Seite 26 Nachdem das Gerät erfolgreich hinzugefügt Sollte das Hinzufügen fehlschlagen und die folgende Meldung angezeigt werden, tippen Sie bitte auf wurde, tippen Sie auf „Start using“ „Reconnect“ (Neu verbinden), bis das Fenster (Verwendung starten). erscheint, in dem Sie auf „Complete“ tippen können. Wählen Sie nach dem Hinzufügen des Geräts einen UI-Stil aus, tippen Sie auf „Set to current style“...

  • Seite 27: Firmware-Update Der Powerstation

    Firmware-Update der Powerstation Tippen Sie auf das Gerät, das Sie aktualisieren möchten, rufen Sie die Geräteoberfläche auf und tippen Sie auf das Symbol oben rechts, um die Einstellungen zu öffnen. Klicken Sie dann die Firmware-Update -Option an, öffnen Sie die Geräte-Update-Seite, klicken Sie unten auf der Seite auf „Update“ und anschließend im erscheinenden Fenster auf „Confirm“...
  • Seite 28 Sollte das Firmware-Update der Powerstation fehlschlagen, versuchen Sie es bitte erneut. Datenschutzerklärung Durch die Nutzung von Dabbsson Produkten, Anwendungen und Diensten stimmen Sie den Allgemeinen Geschäftsbedingungen sowie den Datenschutzbestimmungen zu, die Sie im „Support“ -Bereich der Dabbsson App oder auf der offiziellen Dabbsson Website unter https://www.dabbsson.com einsehen können.

  • Seite 29: Faqs

    6. FAQs 1. Welche Art von Batterie verwendet dieses Produkt? Dieses Produkt verwendet einen hochwertigen LiFePO4-Akku 2. Welche Geräte können von dem AC-Ausgangsanschuss des Produkts betrieben werden? Mit einer Nennleistung von 1200 W und einer Spitzenleistung von 2400 W können die AC-Ausgangsanschlüsse des Produkts die meisten Haushaltsgeräte mit Strom versorgen.

  • Seite 30: Problemlösung

    Das Produkt wird automatisch wieder normal, Überlastschutz am nachdem das an dem DC-Anschluss (blinkt) DC-Ausgang angeschlossene Gerät entfernt wird. Hochtemperaturschutz Das Produkt wird nach dem Abkühlen (blinkt) am DC-Ausgang automatisch wieder normal. Wenden Sie sich an den Kundendienst Anderes von Dabbsson.

  • Seite 31: Lieferumfang

    DBS3500 minimiert den Schaden, indem sie den Akku in den Ruhezustand versetzt. Um den Akku optimal zu nutzen, sollten Sie sich vergewissern, dass er zu etwa 80 % geladen ist, bevor Sie die DBS3500 verstauen. Der Akku sollte während der Lagerung alle drei Monate auf 20 % entladen und dann wieder auf 80 %...

  • Seite 32: Konformitätserklärung

    Hier können Sie die Konformitätserklärung lesen und über einen Download-Link herunterladen: https://dabbsson.com/pages/eu-compliance Haben Sie noch Fragen? Kontaktieren Sie noch heute einen unserer Spezialisten. US: support.us@dabbsson.com EU: support.eu@dabbsson.com JP : support.jp@dabbsson.com Folgen Sie Uns @Dabbsson_Global @DabbssonOfficial @Dabbsson_Official SHENZHEN DAIPUSEN NEW ENERGY TECHNOLOGY CO., LTD 401, Podium building 12, Shenzhen Bay science and technology ecological park, No.18 Keji...
