Inhaltszusammenfassung für FLUXON KT01A

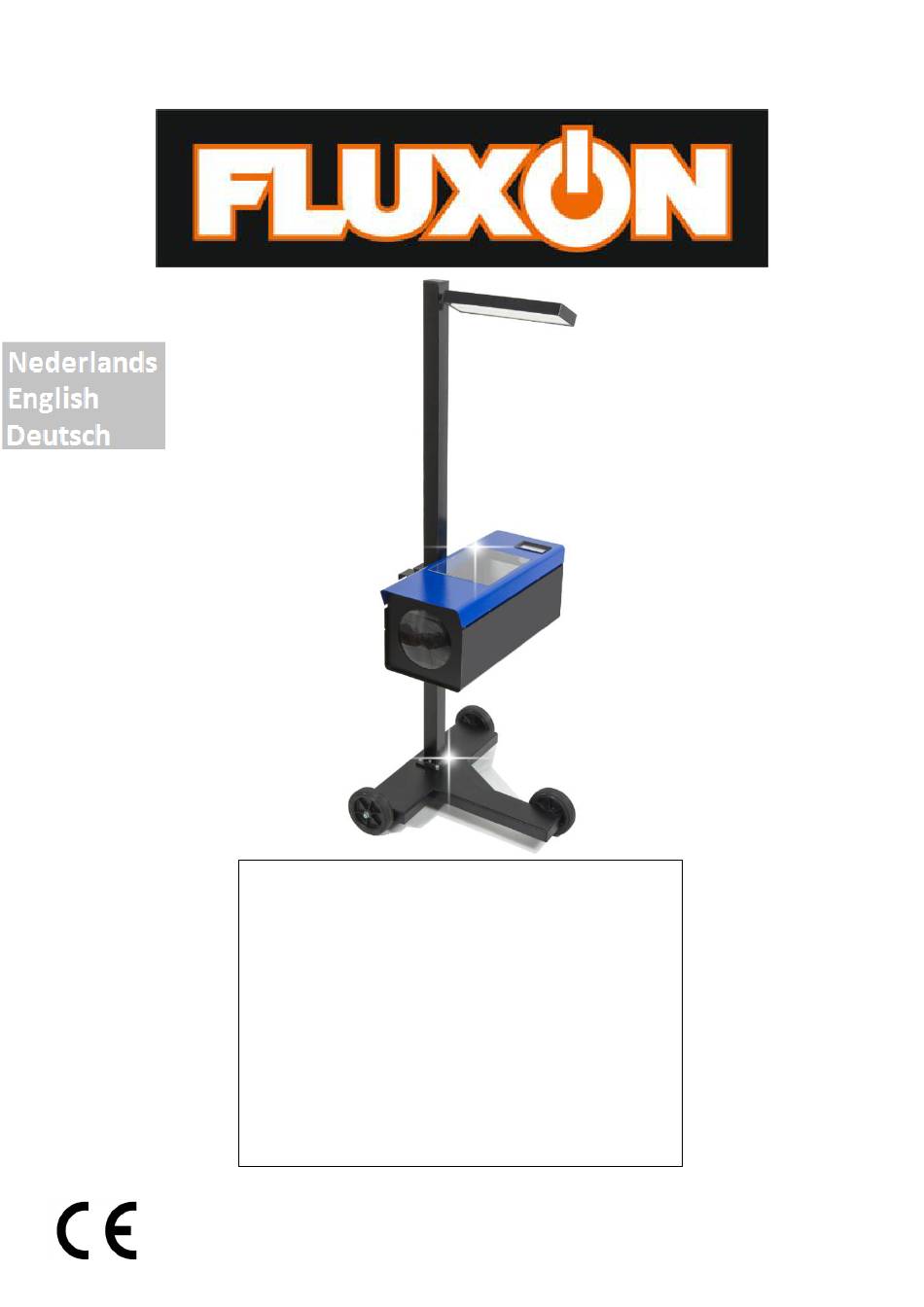

- Seite 1 Koplamptester Headlight tester Scheinwerfereinstellgerät KT01A Montage- en gebruiksinstructies Installation and operating instructions Montage- und Bedienungsanleitung...
- Seite 3 Inhaltverzeichnis Allgemeine Informationen ........................... 15 Sicherheitsvorschriften..........................15 Montage ............................... 16 Auspacken ................................. 16 Montage ................................16 Bedienung ..............................17 Vorbereitung des Fahrzeugs ..........................17 Positionierung und Einstellen des Scheinwerfer-Testers ................. 17 Kontrolle des Lichtbildes ........................... 18 Kontrolle der Lichtleistung ..........................19 Wartung................................
-
Seite 16: Allgemeine Informationen
Unterlagen sorgfältig. Da wir unsere Qualität hoch halten und somit ständig verbessern führen wir dauernd Verbesserungen an unseren Geräten durch. Valkenpower bv. (Inhaber " Fluxon ") behält sich somit das Recht, Spezifikationen, des in diesem Handbuch beschriebenen Gerätes, zu ändern. -
Seite 17: Montage
15. Im Falle von Reparatur und folge dessen Ersatz von Komponenten bitten wir Sie diese Arbeit nur von einem autorisierten Mechaniker durchführen zu lassen mit original Fluxon Ersatzteilen. Nicht beachten dieses Hinweises kann zu Folge haben das Garantie nicht mehr geleistet wird und ungültig erklärt wird. -
Seite 18: Bedienung
3. Zu Letzt sichern Sie den Spiegel. Nehmen Sie die Feder von dem Bolzen und führen Sie den M8 Bolzen mit dem kleinen Ring durch die Säule. Legen Sie nun die Feder über den Bolzen (in der Säule) und legen Sie hier den großen Ring drüber. Sichern Sie jetzt den Spiegel mittels kräftigen an-zug des Bolzens und sichern Sie das nochmals mit den Inbusbolzen (4). -
Seite 19: Kontrolle Des Lichtbildes
Referenzpunkt soll auf einer Linie mit der angedeuteten Linie des Spiegels liegen. Ist diese Lage nicht der Fall bitten wir Sie das Gerät so zu manövrieren bis diese Referenz stimmt. Kontrolle des Lichtbildes 10. Kontrollieren Sie jetzt, an Hand der genannten Daten auf der Karte in der optischen Kammer, das Lichtbild. -
Seite 20: Anpassung/Stellen Der Scheinwerfer
Anpassung/stellen der Scheinwerfer 12. Entspricht das Lichtbild nicht den vorweg genannten Beispielen bitten wir Sie die Scheinwerfer erneut ein zu stellen. Wir referieren in diesem Fall zu dem Hersteller-Handbuch des Fahrzeugs zu den Anweisungen zum Einstellen der Scheinwerfer. Sichern Sie nach dem stellen die Scheinwerfer so dass diese sich nicht unkontrolliert in einen anderen Stand versetzen können. -
Seite 21: Wartung
Nach den ECE/ONU Richtlinien soll die Lichtleistung für Abblendlicht und Nebel mindestens 6 LUX light und bis zu 144 Lux sein. Für Fernlicht gilt minimal 32 LUX bis zu 240 LUX. Weitere Informationen werden in der untenstehenden Tabelle genannt. Min. Wert Max. -
Seite 22: Garantie
Lieferanten durchgeführte Reparatur, werden 3 Monate Garantie auf die Reparatur gewährleistet. 10. Eventuelle Wartungen am Gerät dienen zeitig und regelmäßig, wie im Handbuch beschrieben, durchgeführt zu werden. 11. Nur ihr Lieferant ist Ansprechpartner in Sachen Garantie und kann ihnen diese erteilen. Fluxon ist ein Teil von Valkenpower BV...
