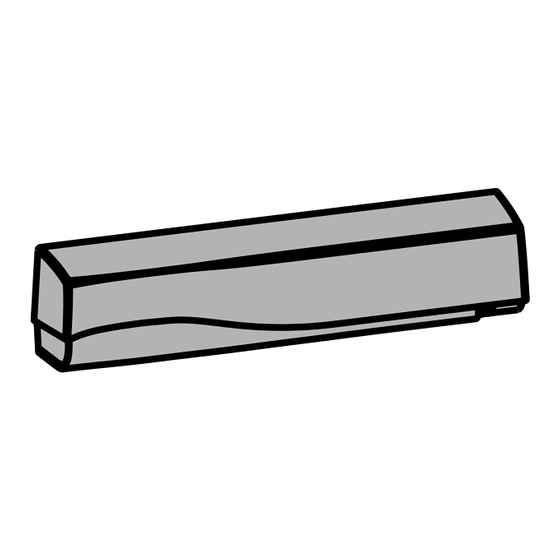

GEZE GC 363+ R/SF Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. GEZE Anleitungen
  4. Melder
  5. GC 363+ R/SF
  6. Originalbetriebsanleitung

GEZE GC 363+ R/SF Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
GC 363+ R / SF
203870-00
47.0640 v3 - 10.2022
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE GC 363+ R/SF

Inhaltszusammenfassung für GEZE GC 363+ R/SF

  • Seite 1 GC 363+ R / SF 203870-00 47.0640 v3 - 10.2022...

  • Seite 2: Inhaltsverzeichnis

    GC 363+ R / SF Originalbetriebsanleitung für Geräteversion 0600 Inhaltsverzeichnis Symbole und Darstellungsmittel ..............4 Abkürzungen ......................4 Produkthaftung ....................4 Sicherheit ....................5 Bestimmungsgemäße Verwendung ................5 Sicherheitshinweise ......................5 Sicherheitsbewusstes Arbeiten ..................6 Umweltbewusstes Arbeiten ..................6 Beschreibung ...................7 Lieferumfang ........................9 Arbeiten vor der Montage ..............10 Antrieb montieren ......................
  • Seite 3 GC 363+ R / SF Voreinstellungen......................25 Letzte Montageschritte ..............29 Weitere Einbausituationen ..............30 10.1 Montage einflügelig ...................... 30 10.2 Sturzmontage ........................31 Wartung ....................32 Fehlermeldungen und -behebung ..........32 Technische Daten .................35 Zubehör / Ersatzteile ................37...

  • Seite 4: Symbole Und Darstellungsmittel

    GC 363+ R / SF Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind.

  • Seite 5: Sicherheit

    à Sicherstellen, dass die Haube des Türantriebs richtig angebracht und geerdet ist. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus und die Zulassung für den Einsatz in Flucht- und Rettungswegen erlischt. à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewähr- leistung.

  • Seite 6: Sicherheitsbewusstes Arbeiten

    Sicherheit GC 363+ R / SF à Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vorschriften beachten, insbesondere: à ASR A1.7 „Türen und Tore“ à DIN 18650 „Schlösser und Beschläge – Automatische Türsysteme“ à DIN EN 16005 „Kraftbetätigte Türen – Nutzungssicherheit – Anforde- rungen und Prüfverfahren“...

  • Seite 7: Beschreibung

    GC 363+ R / SF Beschreibung Beschreibung Die Kombimelder GC 363+ R / SF verfügen über ein Radarfeld zur Bewe- gungserkennung und über ein Infrarotfeld zur Absicherung. Eine gegenseitige Beeinflussung mehrerer Sensorsysteme mit gefährlicher Auswirkung ist nicht möglich. Unerwünschte Stoppsignale durch gegen- seitige Beeinflussung sind an nebeneinander montierten Meldern möglich, wenn deren Infrarot-Messflecke sich überdecken.
  • Seite 8 Beschreibung GC 363+ R / SF Abdeckhaube AIR Linse (Empfänger) GC 363 S Interface (optionales Radaratenne Zubehör für GC 363+ SF) Breite-Einstellung des AIR- Einstellknopf (grau) Vorhangs Knopf für die Winkeleinstellung des AIR-Vorhangs (rot) Hauptstecker AIR Linse (Sender)

  • Seite 9: Lieferumfang

    GC 363+ R / SF Beschreibung 2. 1 Lieferumfang...

  • Seite 10: Arbeiten Vor Der Montage

    Arbeiten vor der Montage GC 363+ R / SF Arbeiten vor der Montage 3. 1 Antrieb montieren Sicherstellen, dass die Haube des Türantriebs richtig angebracht und geerdet ist.

  • Seite 11: Absicherungssensorik

    GC 363+ R / SF Arbeiten vor der Montage Absicherungssensorik An automatischen Schiebetüren wird pro Durchlaufrichtung je ein Kom- bimelder montiert. Bei größeren Öffnungsweiten ist ggf. zusätzlich die Absicherungssensorik GC 339+ erforderlich. Siehe Montageanleitung GC 339+. Bei Flucht- und Rettungswegen: à...

  • Seite 12: Montage

    Montage GC 363+ R / SF Montage 4. 1 Montage ohne Zubehör Extreme Vibrationen vermeiden. Den Sensor nicht abdecken. Nähe zu Leuchtstofflampen vermeiden. Nähe zu sich bewegenden Objekten vermeiden. Stark reflektierende Objekte im Infrarot-Bereich vermeiden. Abstand zu Leuchten, Hinweisschildern oder Heißluftschleiern von min. 150 mm halten.

  • Seite 13: Montage Mit Deckeneinbausatz

    GC 363+ R / SF Montage Montage mit Deckeneinbausatz...
  • Seite 14 Montage GC 363+ R / SF click click click...

  • Seite 15: Montage Mit Montagewinkel

    GC 363+ R / SF Montage Montage mit Montagewinkel DIN 7981 8 × ½“...

  • Seite 16: Montage Mit Wetterhaube

    Montage GC 363+ R / SF Montage mit Wetterhaube...

  • Seite 17: Verkabelung

    GC 363+ R / SF Montage Verkabelung Anschlusspläne der Schiebetür-Antriebe beachten. GC 363+ R GC 363+ SF + GC 363 SF + GC 363+ SF Das optional erhältliche Interface GC 363 S ist ausschließlich für den GC 363+ SF-Kombimelder verwendbar. Das Interface erlaubt die Reihenschaltung von max.
  • Seite 18 Montage GC 363+ R / SF GC 363+ R oder oder SIS1 GC 363+ SF SIS1 110 mA 120 mA SIS2 SIS2 SIS2 SIS1 SIS1 SIS2 YE/RD YE/BK AIR Vorhang AIR Vorhang Test Test unbenutzt Bei Ansteuerung ist der Ausgang des GC 363+ R geschlossen (am Eingang KI liegen 24 V) bzw.

  • Seite 19: Retrofit

    GC 363+ R / SF Retrofit Retrofit GC 363+ R oder SIS1 GC 363 R oder SIS1 110 mA SIS2 110 mA SIS2 SIS1 SIS2 SIS1 SIS2 oder GC 363+ SF SIS1 oder GC 363 SF SIS1 120 mA SIS2 120 mA SIS2 SIS1...
  • Seite 20 Inbetriebnahme GC 363+ R / SF 2.2 m 2.2 m 15° 30° +15° 45° 0° -15° –15°…15° 15°…45° 4 m × 2 m * 2 m × 2.5 m * 2.2 m 2.2 m Die dargestellten Werte gelten bei Werkseinstellungen. * über die Parameter „RAD: Grösse“...

  • Seite 21: Absicherungsfeld

    GC 363+ R / SF Inbetriebnahme Absicherungsfeld Die Position des IR-Vorhangs zur Tür hin kann mit einem Spotfinder ge- prüft werden. 4 sichtbare Spots Neigungs winkel des AIR-Vor- Gelbe LED des Spot- aktivieren.* hangs anpassen. finders blinkt Ausrichtung korrekt. max. 9 cm max.
  • Seite 22 Inbetriebnahme GC 363+ R / SF Emissionsfeld testen. à Der Parameter „AIR: Breite“ muss identisch eingestellt werden (siehe Kapitel 7). à Die ganze Breite der Tür muss bedeckt sein. à Die Breite des gewünschten Felds mit einem Stück Papier (DIN A4) testen, da der Spotfinder das ganze Emissionsfeld erfasst.

  • Seite 23: Einstellungen

    GC 363+ R / SF Inbetriebnahme Einstellungen Den Sensor mit LCD oder Fernbedienung konfigurieren (siehe Kapitel 6 und 7). Einlernen Vor dem Einlernvorgang aus dem Infrarotfeld treten. Vor dem Verlassen der Installation die ordnungsgemäße Installation des Sensors testen. Einlernen 2 Sek. Einlernen mit Türbewegung 4 Sek.

  • Seite 24: Konfigurationsmöglichkeiten

    Konfigurationsmöglichkeiten GC 363+ R / SF Konfigurationsmöglichkeiten 7. 1 Benutzung des LCD-Menüs 7.1.1 Anzeige während Normalfunktion Öffnungsimpuls Absicherung Negative Bildanzeige Kontrast einstellen = aktiver Ausgang 7.1.2 Menü-Navigation English Zurück Passwort Deutsch Zurück Weiter X X X X Français Weiter Voreinst. Passwort eingeben, falls einge-...

  • Seite 25: Zip Code Ändern

    GC 363+ R / SF Einstellungen 7.1.3 ZIP Code ändern 7.1.4 Werte ändern und speichern AIR:Filter AIR:Filter AIR:Filter >2.8m 4 <2.8m 2 >2.8m 4 7.1.5 Wertkontrolle mittels Fernbedienung Einstellungen 8. 1 Voreinstellungen Folgende Voreinstellungen wählen oder Einstellungen selbst konfigurieren (siehe Kapitel 6). STANDARD: Voreinst.
  • Seite 26 Einstellungen GC 363+ R / SF...
  • Seite 27 GC 363+ R / SF Einstellungen...
  • Seite 28 Einstellungen GC 363+ R / SF...

  • Seite 29: Letzte Montageschritte

    GC 363+ R / SF Letzte Montageschritte Letzte Montageschritte Vor dem Verlassen der Installation den Sensor auf ordnungsgemäße Funktion prüfen.

  • Seite 30: Weitere Einbausituationen

    Weitere Einbausituationen GC 363+ R / SF Weitere Einbausituationen 10. 1 Montage einflügelig Montagehöhe Abstand Melder zu Max Flügelbreite* Erfassungsbreite DIN 18650/EN 16005 2000 1150 2000 2200 1350 2200 2500 1650 2500 3000 1900 2500 / 3000 3500 2150 2500 / 3000 Bei Nutzung nur eines Kombimelders.

  • Seite 31: Sturzmontage

    GC 363+ R / SF Weitere Einbausituationen 10.2 Sturzmontage Der Abstand zwischen den inneren Lichtvorhängen darf nach DIN 18650/ EN 16005 nicht mehr als 200 mm betragen. Bei abweichenden Maßen vorab mit den Vertrieb Kontakt aufnehmen. Montagehöhe a Max. Leibungstiefe b (in mm) (in mm) 2000 2200...

  • Seite 32: Wartung

    Wartung GC 363+ R / SF Wartung Die optischen Teile mindestens 1 mal im Jahr oder öfter reinigen. Keine agressiven Reinigungsmittel oder Chemikalien einsetzen. Fehlermeldungen und -behebung LCD- Auswirkung Ursache Beseitigung Anzeige Die ORANGE LED Der Sensor meldet Sensor austauschen. blinkt 1 x einen internen Fehler.
  • Seite 33 GC 363+ R / SF Fehlermeldungen und -behebung LCD- Auswirkung Ursache Beseitigung Anzeige Nur GC 363+ SF: Der interne Test Radarkalibrierung starten. Die ORANGE LED des Radars wird Größe des Radaröffnungs- blinkt 7 x gestört. felds durchschreiten und dabei prüfen. Blinkt die ORANGE LED weiterhin oder lässt sich kein ausreichend großes Erfas- sungsfeld einrichten, Sensor...
  • Seite 34 Fehlermeldungen und -behebung GC 363+ R / SF LCD- Auswirkung Ursache Beseitigung Anzeige – Die GRÜNE LED Der interne Test Radarkalibrierung starten blinkt schnell, des Radars wird (Abdeckung geschlossen). wenn eine Be- durch Umweltein- Größe des Radaröffnungs- wegung erkannt flüsse gestört. felds durchschreiten und wird.

  • Seite 35: Technische Daten

    GC 363+ R / SF Technische Daten Technische Daten Stromversorgung* 12 V bis 24 V, AC ±10 %; 12 V bis 30 V, DC ±10 % Leistungs- < 2,5 W aufnahme Installationshöhe 2 m bis 3,5 m Temperaturbereich –25 °C bis +55 °C, 0 bis 95 % relative Luftfeuchtigkeit, nicht kondensie- rend Schutzklasse IP54 nach EN 60529 Erfassungsmodus...
  • Seite 36 Technische Daten GC 363+ R / SF Bewegung Anwesenheit Testeingang Signalspannung: Niedrig: < 1 V, Hoch: > 10 V (max. 30 V) Reaktionszeit auf Testanfrage: < 5 ms (typ) Störeinflüsse < 70 dB TÜV-Baumusterge- prüft EG-Baumusterprüfbescheinigungsnummer 44 205 13089625 Dieses Produkt muss getrennt vom allgemeinen Hausmüll entsorgt wer- den.

  • Seite 37: Zubehör / Ersatzteile

    GC 363+ R / SF Zubehör / Ersatzteile Zubehör / Ersatzteile Material-Nr. Deckenbefestigungs- 151256 winkel 151253 (schwarz) Deckeneinbausatz 151254 (weiß) Wetterhaube 158250 151361 GC 363 S Interface (nur für GC 363 SF und GC 363+ SF) Rundbogenadapter 151255 Fernbedienung 100061 Spotfinder 112321...
  • Seite 38 Zubehör / Ersatzteile GC 363+ R / SF Material-Nr. 203862 (schwarz) GC 363+ Ersatzhaube 203863 (nach RAL) AIR Sensorfenster 203867 Ersatzkabel 2,5 m 203868...
  • Seite 39 GC 363+ R / SF...

  • Seite 40: Reinhold-Vöster-Straße

    Germany China Romania GEZE GmbH GEZE Industries (Tianjin) Co., Ltd. GEZE Romania S.R.L. Niederlassung Süd-West E-Mail: chinasales@geze.com.cn E-Mail: office-romania@geze.com Tel. +49 (0) 7152 203 594 www.geze.com.cn www.geze.ro E-Mail: leonberg.de@geze.com Russia GEZE Industries (Tianjin) Co., Ltd. GEZE GmbH Branch Office Shanghai OOO GEZE RUS Niederlassung Süd-Ost...
