Inhaltszusammenfassung für Cosmo CA 7010

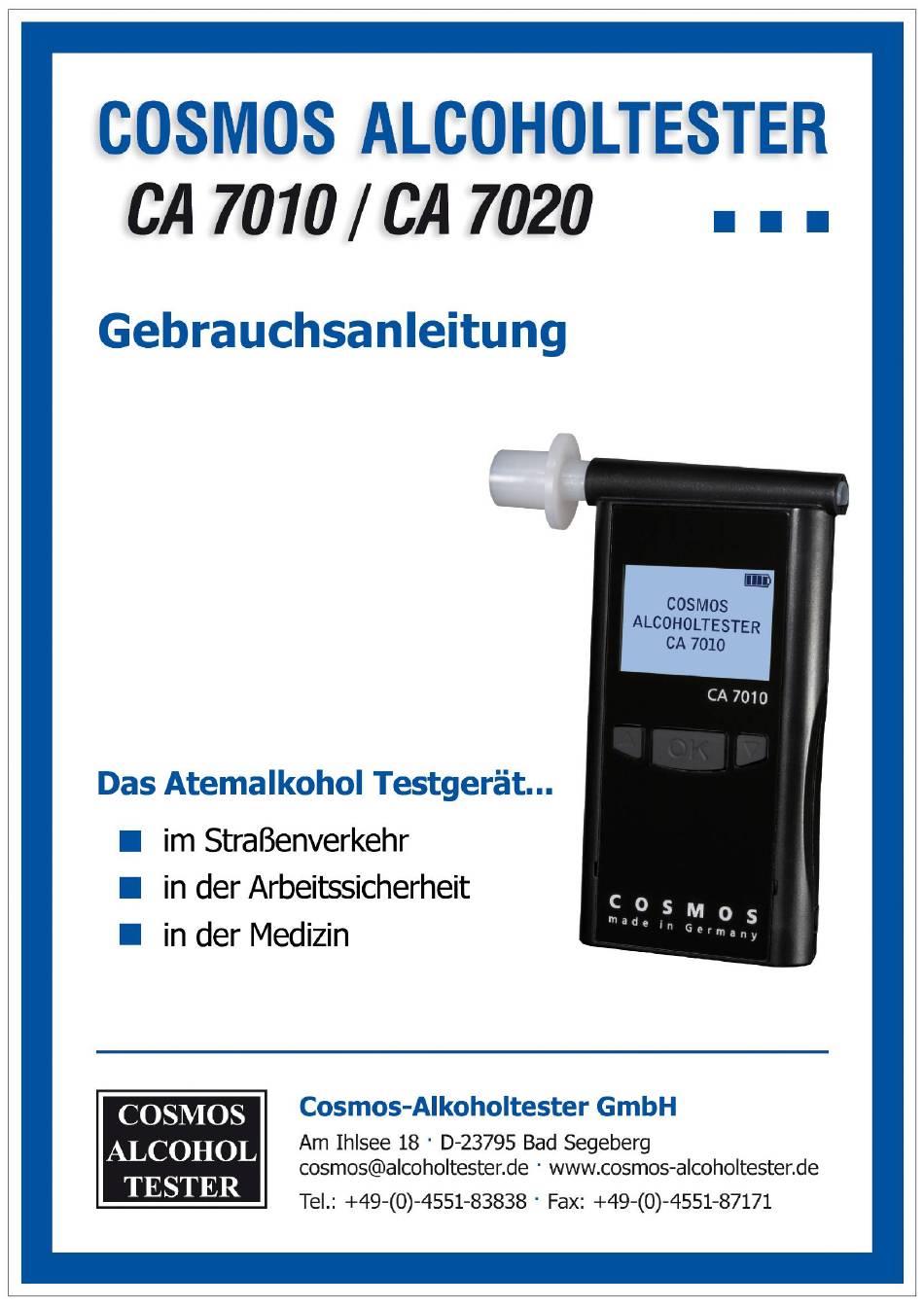

- Seite 1 1 PDF A4 D / 2008-07-12 / CA 7010_7020 G A...
- Seite 2 C A 7010 / CA 7020* Gebrauchsanleitung Wir beglückwünschen Sie zum Kauf dieses neuesten Hand-Gerätes der Atemalkoholmessung. Das C A 7010/7020* erfüllt nahezu alle Wünsche, die an ein kleines und zudem sehr preiswertes Gerät gestellt werden können. 1. Schnelle Messbereitschaft 2.
-
Seite 3: Wichtige Hinweise
C A 7010 / CA 7020* Gebrauchsanleitung So haben Sie Ihr C A 7010/7020* gekauft. Das Gerät ist kalibriert und sofort einsatzbereit. Lieferumfang: 1. Transportkoffer 2. Messgerät 3. Gürteltasche 4. Mundstücke 5. Batterien (4) 6. Handschlaufe 7. Gebrauchsanleitung 8. Daten Manager Software* Das Messprinzip Blut und Atemalkohol stehen in einem engen Verhältnis zueinander. -
Seite 4: Inhaltsverzeichnis
Dieses Gerät wurde Ihnen kalibriert und fertig zum Einsatz geliefert, und ist sofort Einsatzbereit. Sollten Sie später das CA 7010/7020 3 Wochen oder länger nicht benutzt haben, empfiehlt es sich vor der ersten Messung das Gerät 3-mal an und aus zu schalten und dabei das Menü... - Seite 5 C A 7010 / CA 7020* Gebrauchsanleitung Vorbereitung: Kurzanleitung auf der Geräterückseite aufkleben. (Oberes Feld) Handschlaufe einführen: Öffnen Sie das Batteriefach im unteren Bereich. Nehmen Sie das dünne Ende der Schlaufe und fädeln es in die kleine Öffnung der Geräterückseite. Direkt hinter dem Austrittspunkt der Schlaufe befindet sich ein kleiner Zylinder.
-
Seite 6: Ein- Und Ausschalten
Messeinheit (kann über das Menü geändert werden) angezeigt. Werkseitig ist ‰ –Promille- voreingestellt. CA 7010/7020 mit der rechten Taste ▼ ausschalten. Oder durch kurzes Betätigen der OK - Taste erneut für den nächsten Test in Messbereitschaft schalten. - 6 -... -
Seite 7: Menü Bedienung
C A 7010 / CA 7020* Gebrauchsanleitung Menü Bedienung Nach dem Einschalten des Gerätes können die Menüfunktionen aufgerufen werden. Bei „Aufwärmen“ oder „Bitte PUSTEN“ linke Taste (Menü) drücken um das Kurzmenü aufzurufen. Alle Menüs und Funktionen werden mit den Tasten (▲) (▼) ausgewählt und mit (OK) aufgerufen. -
Seite 8: Funktionsbeschreibung Kurz-Menü
C A 7010 / CA 7020* Gebrauchsanleitung Funktionsbeschreibung Kurz-Menü: Nach dem Einschalten in der Phase aufwärmen linke Taste ▲ drücken. Mit OK wird der gewählte Menüpunkt aufgerufen. Beim nochmaligem Drücken der OK Taste springt die Anzeige immer zurück auf „Zurück zur Messung“ - „Gespeicherte Messdaten anzeigen“... -
Seite 9: Funktionsbeschreibung Haupt - Menü
C A 7010 / CA 7020* Gebrauchsanleitung Funktionsbeschreibung Haupt - Menü: Das Haupt Menü enthält alle Menüpunkte des Kurzmenüs und wird ergänzt um nachfolgende Menüpunkte. -„Gespeicherte Messdaten löschen“ Es werden alle gespeicherten Messdaten gelöscht. Wird der Menüpunkt gewählt, folgt eine Abfrage, ob alle Daten gelöscht werden sollen. Bei „ja“ werden alle Daten unwiderruflich gelöscht. -
Seite 10: Kalibration
Tabelle anhand abgelesenen Temperatur Prüfgaskonzentration des Simulators bestimmen. • Hierbei ist die am Gerät gewählte Einheit zu berücksichtigen. Gewählte Anzeigeeinheit des CA 7010/7020 : „‰“ (Promille) Beispiel: Abgelesene Temperatur der Prüflösung : 25.5 °C Sollkonzentration : 0.58 ‰ (Promille) oder andere entsprechend... - Seite 11 PRÜFGAS „ aufgeben Das Mundstück des CA 7010/7020 (Nr. 0320) nun mit Hilfe des weißen Adapters (Nr. 0220) mit dem Prüfgassimulator verbinden und mäßig stark durch den Simulator pusten. (Munstück Art. Nr. 0320 / CA 7010) (Mundstück Art. Nr. 0220) (Gassimulator Teil „3“) Achtung: Zu starkes Pusten vermeiden, da sonst Flüssigkeit ins Mundstück gelangen kann.
-
Seite 12: Optional Das Exklusiv-Menü
C A 7010 / CA 7020* Gebrauchsanleitung Optional das Exklusiv-Menü Hier die Möglichkeiten mit dem EXCLUSIV MENÜ des COSMOS ALKOHOLTESTER C A 7020 • Erweiterter Speicher für 200 Messergebnisse • Daten-Verwaltungssoftware • mit ausführlichem Handbuch und USB Kabel für die Verbindung des Alkoholtesters zum Laptop ( oder PC ). -
Seite 13: Störungsbeseitigung
C A 7010 / CA 7020* Gebrauchsanleitung Störungsbeseitigung Fehlerbeschreibung Fehler / Abhifemaßnahme Gerät lässt sich nicht einschalten -Keine Batterie im Gerät oder, Batterie leer Batterie prüfen, gegebenenfalls ersetzen -Batterien sind verpolt eingesetzt Batterien auf richtige Polung im Gerät prüfen. Die Polung ist auf der Unterseite des Gerätes eingeprägt. -
Seite 14: Sicherheitshinweise
C A 7010 / CA 7020* Gebrauchsanleitung Sicherheitshinweise − Das Gerät ist nur für Atemalkoholmessungen konzipiert und darf nur dafür eingesetzt werden. − Batterien dürfen nicht geladen oder reaktiviert werden und müssen vor Kindern sicher aufbewahrt werden. − Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. -
Seite 15: Bestellinformationen
7204 15,00.-- € Inkl. ausführlicher Gebrauchsanleitung USB Kabel 1. St. 7205 7,50.-- € Zur Verbindung des CA 7010 / 7020 mit einem PC Gassimulator zum Kalibrieren komplett 1. St. 0402 120,00.-- € von Cosmos Alkoholtestgeräten mit Thermometer, Sprudler und Bedienungsanleitung Kalibrier-Alkohol-Lösung... - Seite 16 C A 7010 / CA 7020* Gebrauchsanleitung EG - KONFORMITÄTSERKLÄRUNG EC - DECLARATION OF CONFORMITY Für das folgende Gerät: Bezeichnung: COSMOS-ALCOHOL-TESTER Typ: C A 7010/7020 Serien Nr.: 10.000 - 30.000 Wir bestätigen hiermit, dass die Bauart des obigen Gerätes den einschlägigen EG Richtlinien entspricht.
