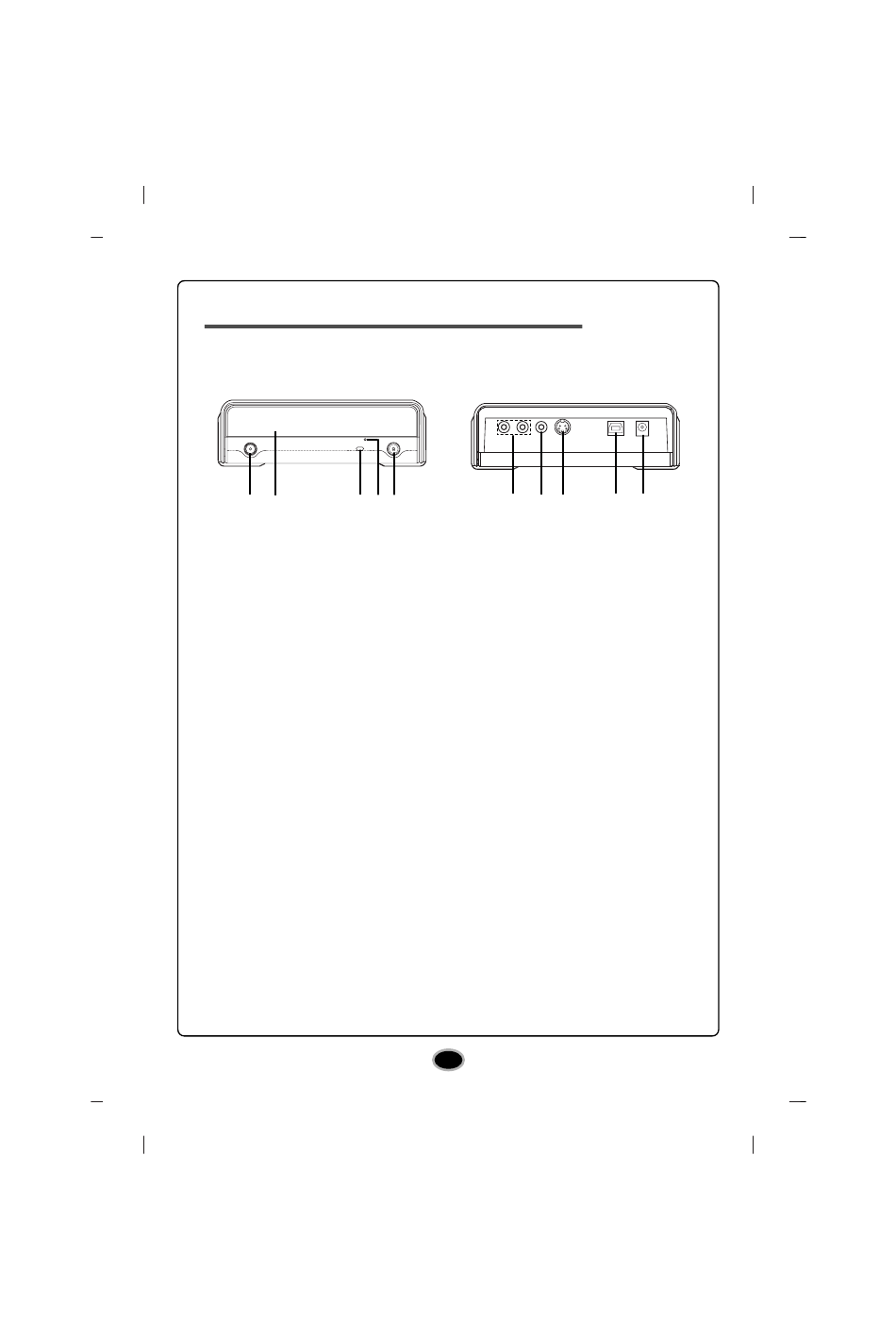

Lage und Funktion der Bedienelemente
Dieses Laufwerk sollte ausschließlich in der ursprünglich gelieferten
Hardware- und Software-Konfiguration verwendet werden.
3 4 5
1
2
1. „One Touch" Knopf
Wählen Sie den „One Touch" Aufnahmemodus.
2. CD-Schublade
3. Betriebsanzeige
Die LED-Anzeige signalisiert, welche Funktion das
Super Multi DVD-Laufwerk gerade ausführt.
4. Notauswurföffnung
5. Stop-/Auswurf-Taste
6. Audio-In-Anschluss (L/R)
Verbinden Sie hier das Audiokabel (nicht mitgeliefert), wenn Sie den
externen Super Multi DVD-Brenner an eine Videovorrichtung wie
Videokamera, Videorekorder oder TV.
7. Video-In-Anschluss
Verbinden Sie hier das Videokabel (nicht mitgeliefert), wenn Sie den
externen Super Multi DVD-Brenner an eine Videovorrichtung wie
Videokamera, Videorekorder oder TV.
8. S-Video-Anschluss
Verbinden Sie hier das S-Videokabel (nicht mitgeliefert), wenn Sie
den externen Super Multi DVD-Brenner an eine Videovorrichtung wie
Videokamera, Videorekorder oder TV.
9. USB-Anschluss
Mit diesem Anschluss wird das USB-Kabel verbunden.
10. Spannungsversorgungsanschluss
Mit dieser Buchse wird das Kabel des Netzadapters verbunden.
6
7 8
9
5
10
