Kewtech KT155 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

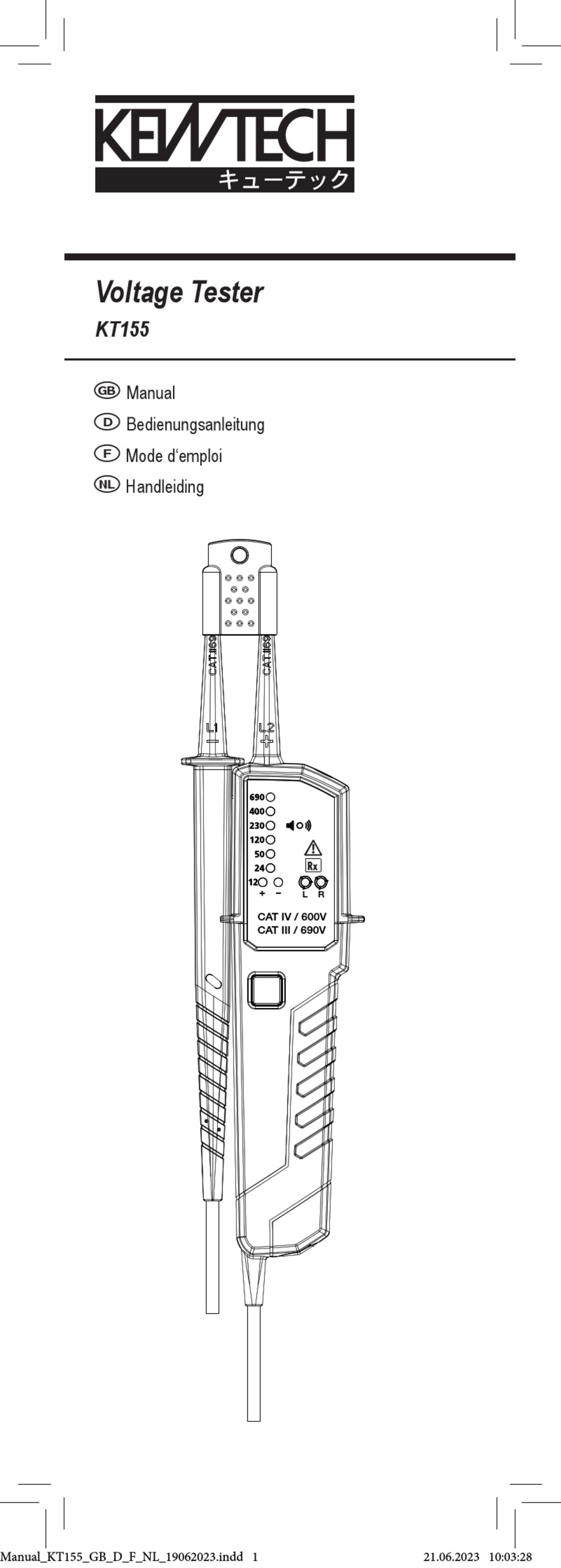

Voltage Tester
KT155
G
D
F
Manual_KT155_GB_D_F_NL_19062023.indd 1
Manual_KT155_GB_D_F_NL_19062023.indd 1
Manual
PANTONE 1505 C
PANTONE WHITE
Bedienungsanleitung
Mode d'emploi
Handleiding
Rx
L
R
R
L
CAT IV / 600V
CAT III / 690V
KT155
Voltage tester HDT 3030
Artwork master case front print
KT155
21.06.2023 10:03:28
21.06.2023 10:03:28
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Kewtech KT155
- Seite 1 Voltage Tester Voltage tester HDT 3030 Artwork master case front print KT155 KT155 Manual PANTONE 1505 C PANTONE WHITE Bedienungsanleitung Mode d‘emploi Handleiding CAT IV / 600V CAT III / 690V KT155 Manual_KT155_GB_D_F_NL_19062023.indd 1 Manual_KT155_GB_D_F_NL_19062023.indd 1 21.06.2023 10:03:28 21.06.2023 10:03:28...
- Seite 11 Spannungsprüfer Voltage tester HDT 3030 Artwork master case front print KT155 KT155 Bedienungsanleitung PANTONE 1505 C PANTONE WHITE Mode d‘emploi Handleiding CAT IV / 600V CAT III / 690V KT155 Manual_KT155_GB_D_F_NL_19062023.indd 11 Manual_KT155_GB_D_F_NL_19062023.indd 11 21.06.2023 10:03:28 21.06.2023 10:03:28...
- Seite 12 Inhaltsverzeichnis Inhalt 1. Einführung ...............13 2. Sicherheitsmaßnahmen ..........14 3. Gefahr des elektrischen Schlages und andere Gefahrenquellen ........14 4. Bestimmungsgemäße Verwendung .......15 5. Bedienelemente und Anzeigen .......16 6. Vorbereitung von Prüfungen ........17 6.1 Automatisches Einschalten ......18 6.2 Automatisches Ausschalten ......18 7. Durchführung von Prüfungen ........18 7.1 Spannungstest ..........18 7.2 Einpolige Phasenprüfung ......18 7.3 Drehfeldprüfung ..........19...
-
Seite 13: Einführung
Durchgangsprüfung und einpolige Phasenprüfung. Die Spannungsprüfer werden nach den neuesten Sicher- heitsvorschriften gebaut und gewährleisten ein sicheres und zuverlässiges Arbeiten. Die Spannungsprüfer KT155 zeichnen sich durch fol- gende Punkte aus: • gebaut nach IEC 61243-3:2014, DIN VDE 0682-401 • Gleich- und Wechselspannungsprüfung bis 690V •... -
Seite 14: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Überprüfen Sie nach dem Auspacken, ob das Gerät unversehrt ist. Im Lieferumfang sind enthalten: 1 St. Spannungsprüfer KT155 2 St. 4mm Prüfspitzenadapter 2 St. CAT III / 1000V Prüfspitzenschutz 2 St. 1.5V Batterien (AAA, IEC LR03) 1 St. Bedienungsanleitung 2. -
Seite 15: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Vor und nach jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle) geprüft werden. Die Spannungsprüfer dürfen nicht mehr benutzt werden, wenn eine oder mehrere Funktionen aus- fallen oder keine Funktionsbereitschaft erkennbar ist. Prüfungen bei Regen oder Niederschlägen sind nicht zulässig. -
Seite 16: Bedienelemente Und Anzeigen
Bedienelemente und Anzeigen Voltage tester HDT 3030 Artwork master case front print KT155 5. Bedienelemente und Anzeigen 1. Prüfspitze L1 PANTONE 1505 C PANTONE WHITE 2. Prüfspitze L2 2. Messstellenbeleuchtung 4. Taste Messstellenbeleuchtung 5. Gehäuse CAT IV / 600V CAT III / 690V ... -
Seite 17: Vorbereitung Auf Prüfungen
Vorbereitung auf Prüfungen Bedienelemente 1. Öffnung für den Tongeber 2. Einpolige Phasenprüfung, Warnung von gefährlicher Spannung 3. Durchgangsprüfung 4. Drehfeldanzeige (links und rechts) 5. LEDs zur Anzeige von 12V und Polarität 6. Spannungsanzeige 6. Vorbereitung von Prüfungen 6.1 Automatisches Einschalten •... -
Seite 18: Durchführung Von Prüfungen
Durchführung von Prüfungen einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen. • Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnah- me der Arbeiten die Erdungsvorrichtung einzu- legen. -
Seite 19: Drehfeldprüfung
Batteriewechsel nungsfreiheit verwendet werden. • Halten Sie den Spannungsprüfer gut in der Hand. Verbinden Sie die Prüfspitze L2 mit dem Testob- jekt. Die Einpolige Phasentest LED leuchtet auf und der Tongeber ertönt, wenn eine Spannung von >100V AC am Testobjekt anliegt. 7.3 Drehfeldprüfung •... -
Seite 20: Technische Daten
Technische Daten 9. Technische Daten Spannungsbereich: 12…690V AC (16…400Hz), DC(±) LED Toleranzen: nach EN61243-3 Anzeige „gefährliche Spannung“: LED, >50V AC/DC Eigenzeit: < 1s bei 100% der angezeigten Spannung Prüfstrom: Is<3.5mA (at 690V) Messvorgang: 30s EIN (Einschaltdauer), 240s AUS (Erholzeit) Batterieverbrauch: etwa 80mA Einpolige Phasenprüfung: 100…690V AC (50/60Hz) Drehfeldprüfung:...
