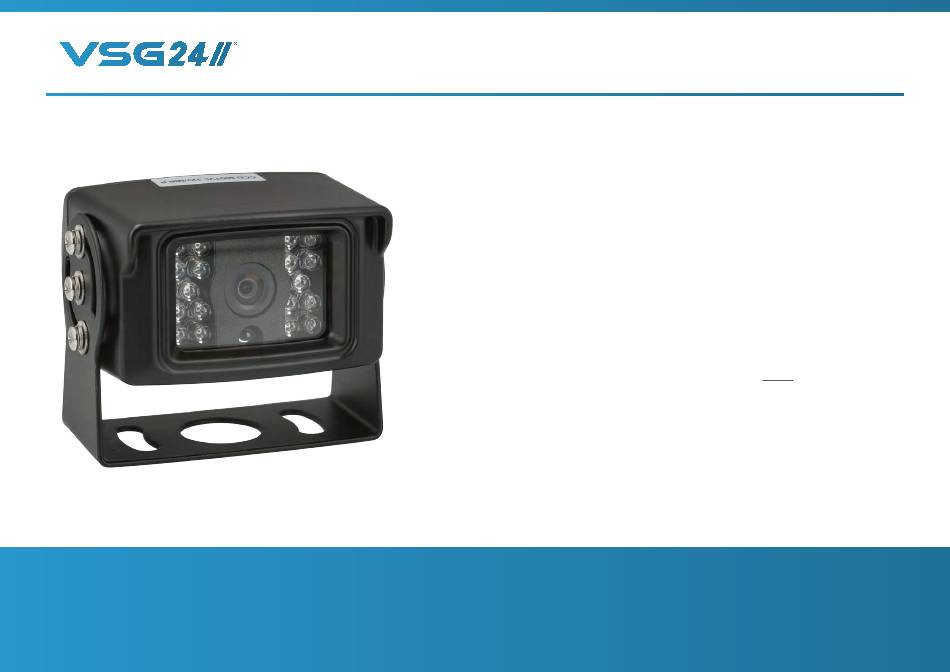

120° Blickwinkel für eine gute Übersicht
•
Nachtsicht-Funktion mit 18 IR-Dioden
•
Wasserdichte Kamera der IP 68 Schutzklasse
•
Individuelle stufenlose Blickwinkel Ausrichtung
FUNKTION & MONTAGE KAMERA
EINLEITUNG
Die Rückfahrkamera ist für eine variable Spannung von 12 bis 24 Volt ausgelegt. Daher kann diese sowohl
in PKW's mit 12 Volt Bordspannung eingesetzt werden als auch in LKW's mit einer Spannung von 24 Volt.
Als Grundspannung muss mindestens 12 Volt und 1 Ampere bereitgestellt werden.
ANSCHLUSS
Die VSG24 Rückfahrkamera kann komfortabel und einfach mit dem Rückfahrmonitor verbunden werden.
Dazu ist die Rückfahrkamera mit einem Wassergeschützten 4-PIN Schnellverschluss ausgestattet. Diesen
können Sie bequem mit allen VSG24 Rückfahrmonitoren verbinden. Stecken Sie bitte dazu das 4-PIN
Kabel der Kamera direkt in den entsprechenden Kameraeingang am Rückfahrmonitor ein. Achten Sie
hierbei darauf, dass die auf den Kabeln abgedruckten Pfeile aufeinander gerichtet sind und das
zusammenstecken ohne viel Widerstand durchgeführt werden kann. Somit gehen Sie sicher, dass die PIN's
richtig mit der Buchse verbunden sind. Anschließend können Sie die Steckverbindung mit der
Sicherungsschraube zusätzlich fest miteinander fixieren.
Zusätzlich ist im Set ein Adapter Kabel für alle Rückfahrkameras mit Cinch-Anschluss enthalten. Hierdurch
haben Sie die Möglichkeit auch Kameras ohne 4-PIN Anschluss zu verwenden.
MONTAGE
Bitte testen Sie die Rückfahrkamera vollständig auf Funktion und Blickwinkel BEVOR diese dauerhaft am
Fahrzeug montiert wird. Nehmen Sie dazu die Kamera vollständig in Betrieb und halten Sie diese an die
gewünschte Position. Entspricht das Blickfeld Ihren Vorstellungen, dann kann anschließend die feste
Montage erfolgen.
Bohren Sie ein Verbindungsloch ins Fahrzeug, um das Kamerakabel ins innere zu verlegen. Anschließend
wird die Bohrung mit dem Kabeldichtungsring und SICKERFLEX Dichtungsmittel (nicht im Lieferumfang
enthalten) versiegelt. Zum Schluss wird die Halterung des Kameragehäuses durch Schrauben fest mit
Ihrem Fahrzeug verbunden.
Durch Lösen und feststelle der seitlichen Gehäuseschrauben an der Kamera kann der Blickwinkel und die
Ausrichtung verstellt werden um den individuellen Wünschen anzupassen.
•
Erschütterungsresistent für den robusten Einsatz
•
Farbkamera mit hoher Bildauflösung
•
Für Dauerbetrieb ausgelegt
•
Kameragehäuse mit Korrosionsschutz
