Eufab LUKE II Montageanleitung
Quicklinks
DER SICHERE UND
ZUVERLÄSSIGE FREIZEITPARTNER
FAHRRADTRANSPORT
AUF DER ANHÄNGEKUPPLUNG
Passend für fast alle
Anhänge-
kupplungstypen
Mit EG-BE (europäische
Betriebserlaubnis
Keine Vorführung beim
TÜV notwendig
Kein Eintragen in die
Fahrzeugpapiere
erforderlich
Nicht für Anhängekupplungen aus Aluminium geeignet
D- Wert mindestens 5,0 KN
Stützlast
50kg
60kg
75kg
LUKE II
e4
XXXX
Montage-Anleitung
Bequemes Be- und
Entladen
Für Leerfahrten
zugelassen
Für den Transport von
bis zu 2 Fahrrädern aller
Art
Sichere Befestigung am
Fahrradrahmen
Eigengewicht
14kg
14kg
14kg
Keine Probleme bei
niedrigen Durchfahrten,
Garagen und
Parkhäusern
Benzinersparnis durch
geringen Luftwiderstand
Nutzlast
36kg
max. 40kg
max. 40kg
Inhaltszusammenfassung für Eufab LUKE II

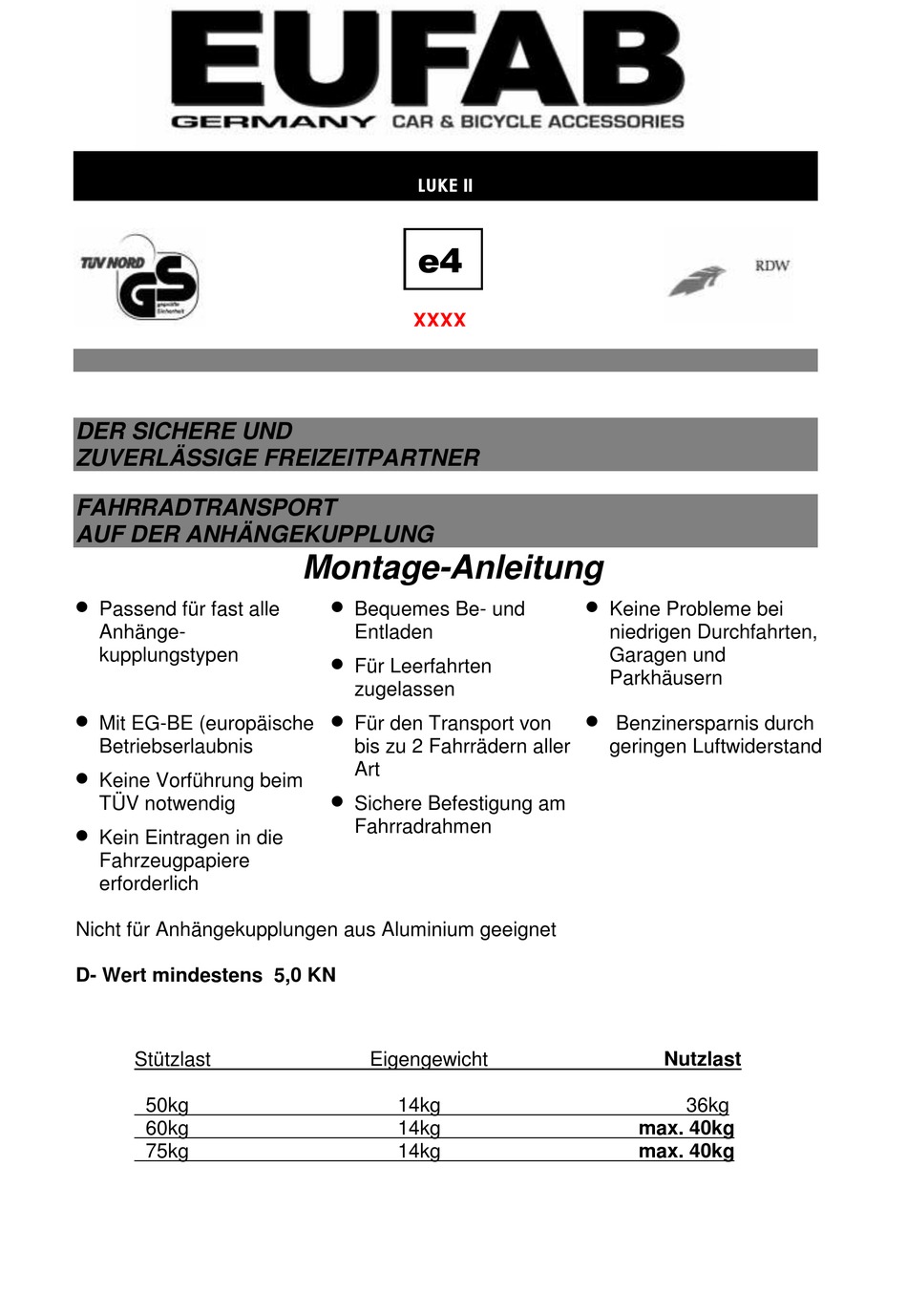

- Seite 1 LUKE II XXXX DER SICHERE UND ZUVERLÄSSIGE FREIZEITPARTNER FAHRRADTRANSPORT AUF DER ANHÄNGEKUPPLUNG Montage-Anleitung Passend für fast alle Bequemes Be- und Keine Probleme bei Anhänge- Entladen niedrigen Durchfahrten, kupplungstypen Garagen und Für Leerfahrten Parkhäusern zugelassen ...
- Seite 2 EG BE...
- Seite 3 EG BE...
- Seite 4 Eufab GmbH Champagne 6 D – 42781 Haan LUKE II Art. Nr. 11466...
-
Seite 5: Montage Des Fahrradträgers
MONTAGE DES FAHRRADTRÄGERS Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen. Schritt 1 Basis Bauteile: Befestigungsplatte... - Seite 6 Schritt 2 Bauteile: Die Montage: Schieben Sie nun den U-Bügel auf die U- Bügelhalter von dem Trägertisch- Innenteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss-Schrauben (M8x60), Scheiben und Kunststoff Rändelmuttern. Achten Sie darauf, dass sich die Rändelmutten an der Innenseite befinden (siehe Foto).
- Seite 7 Schritt 3 Bauteile: Die Montage: Schieben Sie die zwei Rücklichthalter (inklusive Lampen) in die Lampenhalterschiene (vierkant Öffnung an der Vorderseite des Rahmens). Achten Sie darauf, dass die mit “R” gezeichnete Lampe rechts montiert wird (die Nebellampe muss auf die linke Seite).
- Seite 8 Schritt 4 Bauteile: Ausdrückteile Die Montage: Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene heraus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchtung liegen. Achtung: Die Befestigungsteile für das Kennzeichen befinden sich als Ausdrückteile im Kennzeichenhalter.
-
Seite 9: Montage Von Dem Fahrradträger Auf Die Anhängekupplung
Schritt 5 MONTAGE VON DEM FAHRRADTRÄGER AUF DIE ANHÄNGEKUPPLUNG Vor der Montage des Fahrradträgers sollte das Auto am besten auf einer geraden Ebene stehen, der Motor sollte abgestellt und die Handbremse angezogen sein. Achten Sie darauf, dass die Kupplung nicht beschädigt, sauber und fettfrei ist! Jetzt können Sie den Fahrradträger mit der Basis auf die Anhängekupplung von Ihrem KFZ montieren. - Seite 10 Schritt 6 BELEUCHTUNG Dieser Fahrradträger ist ausgestattet mit einer Beleuchtung. Diese Beleuchtung kann angeschlossen werden an die Steckerdose der Anhängekupplung von Ihrem KFZ. Dieser Träger ist ausgestattet mit einem13-poligen DIN Stecker (Jaegers) Sollten Sie einen 7– poligen Stecker benötigen, müssen Sie vorab einen Adapter 7 auf !3 Pol einsetzen (kein Lieferumfang).
-
Seite 11: Montage Von Den Fahrrädern Auf Dem Fahrradträger
