Motion Lithilite Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Motion Lithilite
Inhaltszusammenfassung für Motion Lithilite

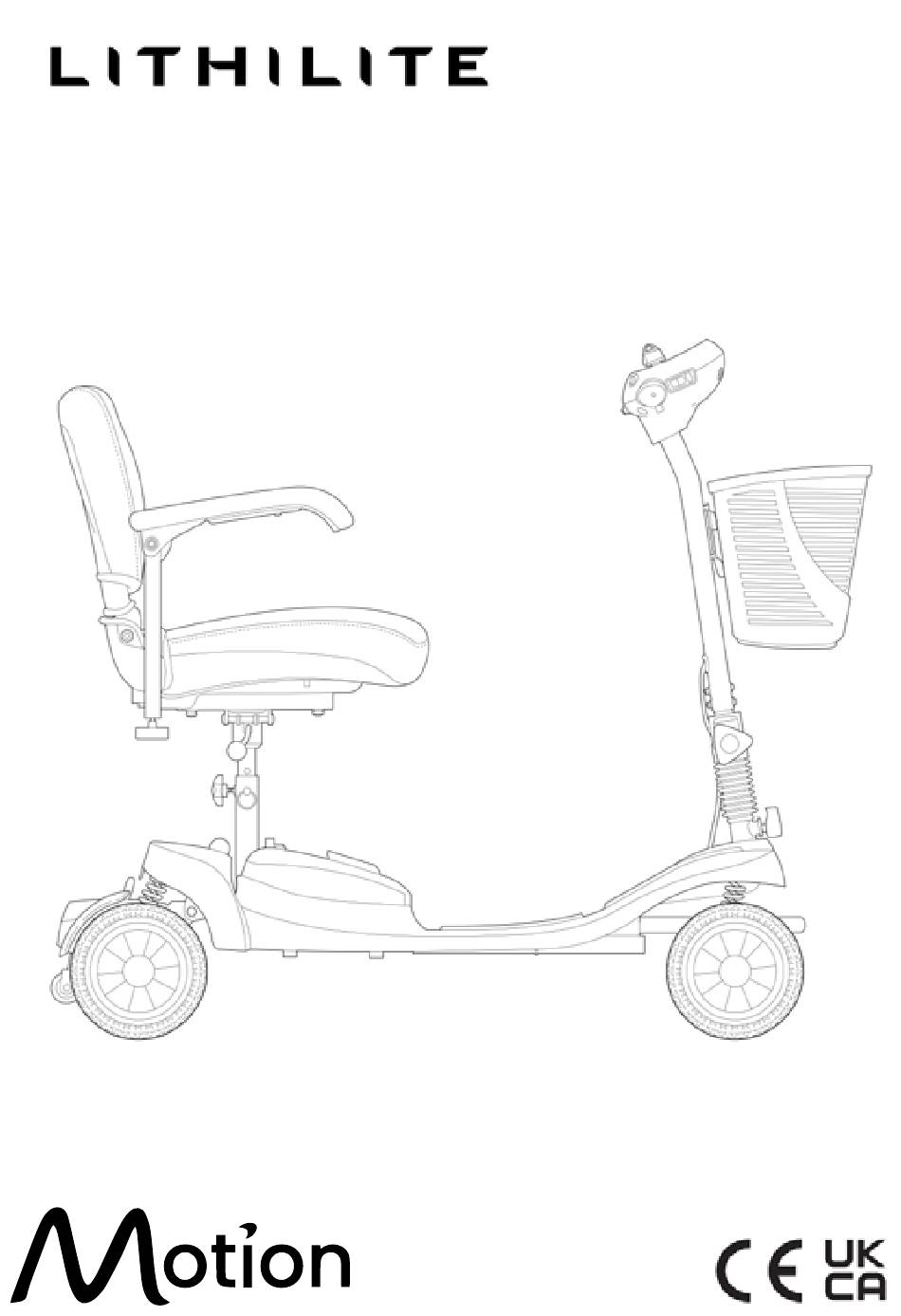

- Seite 1 Handbuch...
- Seite 2 Wir sind stolz darauf, sichere, komfortable und qualitativ hochwertige Produkte anbieten zu können, und unser Ziel ist es, Ihre volle Zufriedenheit zu gewährleisten. Wir hoffen aufrichtig, dass uns dies gelingt und dass Sie mit Ihrem Motion Healthcare- Gerät viel Freude haben.
- Seite 3 Schlüssel/Zündung Batterieanzeige Gashebel (links) Gashebel (rechts) Drehknopf zur Einstellung der Geschwindigkeit Hupe (Warnsignal) 3. Wichtige Sicherheitsinformationen Bevor Sie Ihr Gerät benutzen, lesen und verstehen Sie bitte alle Informationen, die zu Ihrer Sicherheit bereitgestellt werden. Wie beim Betrieb jedes Fahrzeugs sollten Sie nur mit voller Aufmerksamkeit fahren, um die Sicherheit zu gewährleisten.
- Seite 4 • Halten Sie alle elektrischen Anschlüsse stets sauber, trocken und von Feuchtigkeitsquellen fern, um Schäden an der elektrischen Anlage und/oder Verletzungen zu vermeiden. • Überprüfen Sie die elektrischen Komponenten regelmäßig auf Anzeichen von Korrosion und lassen Sie sie bei Bedarf so bald wie möglich von der Firma, bei der Sie das Gerät gekauft haben, austauschen.
- Seite 5 4. Sicheres Ein- und Aussteigen Vergewissern Sie sich zum sicheren Ein- und Aussteigen immer zuerst, dass das Gerät ausgeschaltet ist. Wenn Sie dies nicht tun, könnten Sie versehentlich den Gashebel berühren und das Gerät unerwartet in Bewegung setzen. Vergewissern Sie sich, dass die Motorsperre eingeschaltet ist, damit sich das Gerät nicht bewegt, während Sie ein- oder aussteigen.
- Seite 6 • Die maximal empfohlenen Neigungswinkel (siehe Spezifikationen) wurden in einer kontrollierten Umgebung getestet. Die Fähigkeit Ihres Geräts, Steigungen hinaufzufahren, wird unter anderem durch Ihr Gewicht, Ihre Geschwindigkeit und den Winkel, in dem Sie sich der Steigung nähern, beeinflusst. • Fahren Sie nur auf ebenem Gelände rückwärts. Fahren Sie beim Rückwärtsfahren mit Ihrem Gerät mit niedriger und gleichmäßiger Geschwindigkeit.
- Seite 7 • Das Herausnehmen des Akkus aus der Mobilitätshilfe sollte gemäß den Anweisungen des Herstellers oder Gerätebesitzers erfolgen. - Der Akku kann leicht angehoben und von der Alumina-Bodenplatte entfernt werden (siehe Abschnitt 9 für weitere Anweisungen). Der Akku sollte 300 Wh nicht überschreiten - der 10ah-Akku hat 252Wh (25,2v x 10ah •...
- Seite 8 Wie Sie Ihre Batterien aufladen • Drehen Sie den Schlüssel in die Stellung “Aus”. • Stecken Sie das Batterieladegerät in die Steckdose an der Wand. • Stecken Sie das Batterieladegerät in die Steckdose an der Wand. • Die LED-Leuchte am Batterieladegerät leuchtet rot, um anzuzeigen, dass die Batterien geladen werden.
-
Seite 9: Aufbauen Des Elektromobils
Verriegeln Sie die Lenksäule mit der Lenksäulensperre, indem Sie auf die Sperre drücken und sie um 90 Grad im Uhrzeigersinn drehen. Heben Sie den Griff zum Entfernen des hinteren Teils mit einer Hand an und ziehen Sie das hintere Teil mit dem Griff nach unten, um das vordere und hintere Teil zu trennen. - Seite 10 Entriegeln Sie die Lenksäule, indem Sie auf das Schloss drücken und es um 90 Grad gegen den Uhrzeigersinn drehen. Heben Sie die Lenksäule an, indem Sie zuerst den Einstellknopf für die Lenksäule lösen und dann die Lenksäule langsam von der Grundplatte weg anheben. Sobald die Lenksäule aufrecht steht, ziehen Sie den Einstellknopf der Lenksäule fest, um sie in ihrer Position zu halten.
- Seite 11 10. Bedieningselementen Einschalten und Ausschalten Um Ihr Gerät einzuschalten, stecken Sie den Schlüssel in das Zündschloss, bis die Lichter der Batterieanzeige aufleuchten. Um Ihr Gerät auszuschalten, ziehen Sie den Schlüssel aus dem Zündschloss, bis die Lichter auf der Batterieanzeige nicht mehr leuchten. Einstellen der Geschwindigkeit Um die Geschwindigkeit Ihres Geräts einzustellen, stellen Sie sicher, dass Sie sich nicht bewegen und drehen Sie den Geschwindigkeitsregler.
- Seite 12 12. Stoppelanpassung Um die Lenksäule zu verstellen, halten Sie die Lenksäule mit einer Hand fest und drehen Sie mit der anderen Hand den Einstellknopf für die Lenksäule gegen den Uhrzeigersinn, bis die Zähne einrasten und sich die Lenksäule frei auf und ab bewegen lässt. Wenn sich die Lenksäule in der gewünschten Position befindet, drehen Sie den Einstellknopf der Lenksäule im Uhrzeigersinn, bis er so fest wie möglich sitzt.
-
Seite 13: Batterieanzeige
13. Freilaufender Modus Die Freilaufhebel befinden sich am hinteren Teil des Rollers, in der Nähe des Hinterrades. Der Hebel hat zwei Stellungen: Vorwärts - Neutralmodus (das Gerät kann von Hand geschoben oder gezogen werden) Rückwärts - Fahrmodus (das Gerät bewegt sich nur mit Hilfe der Bedienelemente) 14. -
Seite 14: Akku-Gehäuse
Wielen • Vergewissern Sie sich, dass die Reifen Ihres Geräts keine Risse oder Verformungen aufweisen. • Vergewissern Sie sich, dass sich die Räder ohne zu wackeln drehen. • Vergewissern Sie sich, dass sich keine Fremdkörper im Profil der Reifen befinden. •... - Seite 15 16. Elektromagnetische Compatibiliteit Dieser Abschnitt enthält grundlegende Informationen über Probleme mit elektromagnetischen Störungen (EMI) und über Schutzmaßnahmen, die ergriffen werden können, um die Möglichkeit einer Exposition zu verringern oder das Ausmaß der Exposition zu minimieren. Dieser Abschnitt zeigt auch einige Bedingungen auf, unter denen unerwartete oder unregelmäßige Bewegungen auftreten können.
- Seite 16 1. Verwenden Sie keine tragbaren Funkgeräte, wie z. B. CB-Funkgeräte, und schalten Sie keine persönlichen Kommunikationsgeräte, wie z. B. Mobiltelefone, ein, während Ihr Gerät eingeschaltet ist. 2. Achten Sie auf nahegelegene Sender, wie Radio- oder Fernsehsender, und versuchen Sie, diese zu meiden. 3.
- Seite 17 17. Fehlersuche Mögliches Problem Blitz-Code Mögliche Lösung(en) Prüfen Sie, ob die Batterie richtig auf der Bodenplattform positioniert ist. Überprüfen Sie die Anschlussstifte der Batterie auf der Bodenplattform. Die Batterie hat keinen Strom oder ist nicht richtig Überprüfen Sie den Anschluss angeschlossen an der Unterseite der Batterie.
- Seite 18 18. Bürgschaft Alle Produkte von Motion Healthcare werden mit Garantie an unsere Partner verkauft. Diese wiederum verkaufen das Produkt mit Garantie an Sie. Dies sind zwei separate Vereinbarungen. Wenden Sie sich an das Unternehmen, bei dem Sie das Produkt gekauft haben, um die genauen Einzelheiten der Garantie zu erfahren oder um einen Anspruch geltend zu machen.
- Seite 19 19. Besonderheiten Luft Standard Länge 104 cm 104 cm 104 cm Breite 48.5 cm 48.5 cm 48.5 cm Höhe 97cm 97cm 97cm Vorderradgröße 19 cm 19 cm 19 cm Hinterradgröße 19 cm 19 cm 19 cm Gesamtgewicht 38.3 kg 40 kg 42 kg Schwerstes Teil 15 kg...
- Seite 20 www.motionhealthcare.de +49(0) 4135 - 917 910 9...
