Esaa SHR Bedienungsanleitung
Multi systemregler für den anlagenbetreiber für hocheffizienz oder standardpumpen
Inhaltsverzeichnis
Quicklinks
es
aa
Innovative Solar- und Heiztechnik

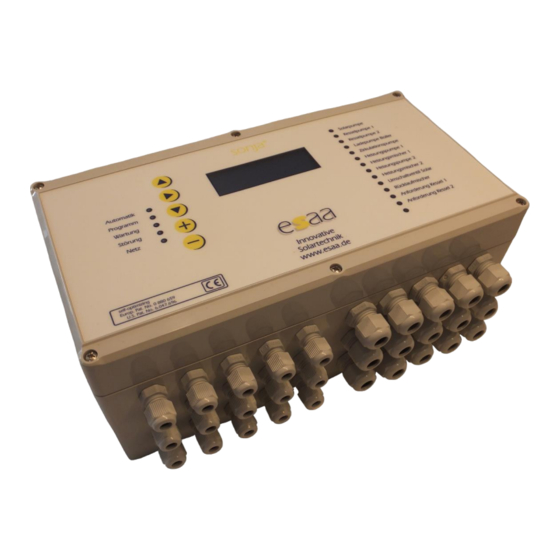

SHR multi Systemregler
Bedienungsanleitung
www.esaa.de
Bedienungsanleitung
für den Anlagenbetreiber
multi-Systemregler
für Hocheffizienz oder Standardpumpen
esaa Böhringer GmbH
Haldenstraße 42, 75417 Mühlacker, Tel.: +49-(0)7041-84545 Fax.: +49-(0)7041-84546
www.esaa.de info@esaa.de
www.esaa.de
Bedienungsanleitung Anlagenbetreiber
V1601
Inhaltsverzeichnis
Verwandte Anleitungen für Esaa SHR
Inhaltszusammenfassung für Esaa SHR
- Seite 1 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Bedienungsanleitung für den Anlagenbetreiber multi-Systemregler für Hocheffizienz oder Standardpumpen esaa Böhringer GmbH Haldenstraße 42, 75417 Mühlacker, Tel.: +49-(0)7041-84545 Fax.: +49-(0)7041-84546 www.esaa.de info@esaa.de www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601...
- Seite 2 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601...
- Seite 3 Bedienungsanleitung www.esaa.de Sehr geehrte Kundin, sehr geehrter Kunde, mit dem SHR multi Systemregler erhaben Sie eine anwenderfreundliche Regelungstechnik erworben um bestehende und neuinstallierte Energiequellen ökonomisch und umweltschonend nutzen zu können. Um Ihre Solar- und Heizungsanlage effizient nutzen zu können bitten wir Sie, diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig durchzulesen und...
- Seite 4 Jahren was innerhalb dieses Zeitraums zu einer stetigen Veränderung der Gebäudecharakteristik führt. Für einen sicheren Umgang mit Ihrem sonja SHR multi Systemregler lassen Sie sich bitte bei der Inbetriebnahme von Ihrem Fachbetrieb alle wesentlichen Einstellungen erklären. Durch das Bedienen des Reglers und die Eingabe von Werten kann die eigentliche Reglersoftware nicht gelöscht oder unwiderruflich verändert werden.
-
Seite 5: Vor Öffnen Des Gehäuses Das Gerät Von Der Netzspannung Trennen
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Warnhinweise Achtung Vor öffnen des Gehäuses das Gerät von der Netzspannung trennen Allgemeine Warnhinweise: Aufgrund von falschen Einstellungen, Software oder Hardwarefehlern, z.B. defekten Fühlern, kann es zur Überhitzung in einzelnen Baugruppen der Anlage kommen. - Seite 6 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601...
-
Seite 7: Hydraulikschaltplan Version
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Hydraulikschaltplan Version 2 www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601... - Seite 8 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601...
- Seite 9 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Hydraulikschaltplan Version 5 www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601...
-
Seite 10: Temperaturfühlereingänge
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Belegung der Ein- und Ausgänge Temperaturfühlereingänge Solarkollektor 1 Solarvorlauf (heiße Seite) außen Solarvorlauf (heiße Seite) innen Solarrücklauf (kalte Seite) Erweiterung Brauchwasserboiler unten (Fühler oder offen / kein Ersatzwiderstand!) Brauchwasserboiler oben Zirkulationsrücklauf (Fühler oder offen / kein Ersatzwiderstand!) -
Seite 11: Schaltausgänge Netzspannung 230
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Belegung der Ein- und Ausgänge Schaltausgänge Netzspannung 230 V Solarkreispumpe (Standardpumpen drehzahlgeregelt) Ladepumpe Kessel 1 (Standardpumpen drehzahlgeregelt) Ladepumpe Kessel 2 (Standardpumpen drehzahlgeregelt) Ladepumpe Boiler (Standardpumpen drehzahlgeregelt) Zirkulationspumpe Pumpe Heizkreis 1 Mischer Heizkreis 1 zu... -
Seite 12: Bedienung
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Bedienung Frontansicht des Reglers Textanzeige Die Textanzeige zeigt beim Einschalten des Reglers für kurze Zeit den Typ und die Versionsnummer des Programms. Diese Anzeige wechselt dann automatisch in den Automatikbetrieb. Die Basisanzeige des Reglers im Automatikbetrieb zeigt:... -
Seite 13: Programmierbetrieb
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Bedienung / Kurzanleitung 3.2.1 Benutzerebene: Mit der - Taste wechseln Sie in die Benutzerebene und im Programm- und Wartungs- betrieb in die Untermenüs (und zurück) 3.2.2 Statusebene Temperaturfühler Mit der - Taste wechseln Sie in die Statusanzeige der Temperaturfühler auf dem Textdisplay. - Seite 14 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de 3.3. Bedientasten Die Funktion der Bedientasten verändert sich je nach Funktion und ist in den Unterkapiteln erklärt. 3.4 Signallampen /LEDs Die Signallampen auf der Frontseite des Reglers zeigen die aktuellen Bedienebenen und den Schaltzustand der Reglerausgänge.
-
Seite 15: Meldungen Textanzeige
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de 3.5 Meldungen Textanzeige www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601... -
Seite 16: Übersicht Bedienebenen / Programmstruktur
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Übersicht Bedienebenen / Programmstruktur Automatik Benutzer Status Grundanzeige Emissionskontrolle Brenner Kessel 1 Temperaturen Emissionskontrolle Brenner Kessel 2 Heizkreis 1 Sommer/Winter Heizkreis 1 Raumtemperatur Heizkreis 2 Sommer/Winter Heizkreis 2 Raumtemperatur Warmwassertemperatur Nutzungspriorität... -
Seite 17: Wartung
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Urlaub definiert Solarschutz Kollektorenteisung Uhr stellen 12:30:00 Datum stellen Fr 01.01.2016 Sommerzeitautomatik Emissionskontrolle Kessel 1 Weitere Bedienebenen sind die Ebenen Programm Wartung Wir empfehlen Einstellungen in der Achtung Programmierebene nur in Abstimmung mit... - Seite 18 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de 4.5 Statusanzeige Zur Kontrolle der aktuellen Betriebsweise des Reglers verfügt dieser über Zustandsanzeigen der wichtigsten Regelfunktionen. Zu den Statusanzeigen gelangen Sie aus der Basisanzeige mit der Taste. Mit der -Taste können Sie innerhalb der Statusanzeige blättern und sämtliche Statusmeldungen abfragen.
-
Seite 19: Temperaturanzeige
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de 4.6 Temperaturanzeige Um zur Temperaturanzeige zu gelangen müssen Sie von der Basisanzeige im Automatikbetrieb die - Taste drücken. Durch weiteres Drücken der - Taste können Sie innerhalb der Temperaturanzeige blättern und die aktuelle vom Regler gemessenen Temperaturen und die Solltemperaturen prüfen. - Seite 20 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Benutzereinstellungen/Prüfen/Kaminfeger Sie gelangen zu den Benutzereinstellungen aus dem Automatikbetrieb (und zurück) durch einmaliges - Taste. Die Betriebsweise ‚Automatik‘ bleibt bestehen. Drücken der Automatik Benutzer Emissionskontrolle 5.1.1. Emissionskontrolle Kessel 1 /Kaminfeger Emissionskontrolle ...
-
Seite 21: Beheizung Der Räume
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de 5.1.2. Emissionskontrolle Kessel 2 /Kaminfeger Emissionskontrolle Brenner Kessel 2 Test läuft 0 min Taste + start – aus Für die Wartung und Inbetriebnahme und zur Emissionskontrolle durch den Schornstein-feger kann in diesem Einstellbereich die aktuelle Betriebsart des Wärmeerzeugers und dessen Kesselkreispumpe... -
Seite 22: Manuelle Umschaltung Der Heizung Zwischen Winterheizbetrieb Und Sommerbetrieb
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de 5.2.1 Manuelle Umschaltung der Heizung zwischen Winterheizbetrieb und Sommerbetrieb Benutzer HK 1 Heizkörper Gewählt Winter Auswahl + oder – Die Betriebsart des ausgewählten Heizkreises wird manuell gewählt. In der Betriebsart Sommer erfolgt keine Beheizung der Räume. -
Seite 23: Warmwasserbereitung
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Benutzer Raumtemperatur HK 2 Sollwert 20°C Einstellen + oder – Der hier einstellbare Wert ist eine virtuelle Raumtemperatur und entspricht nicht der realen Raumtemperatur. Die Veränderung dieses Wertes hat Einfluss auf die Heizkurve und damit auf die Solltemperatur des Heizkreis-Vorlaufs. - Seite 24 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Die Werkseinstellung beträgt 40°C max (Nachheizanforderung AUS). Die Solltemperatur (Stufe 2) wird in den regelmäßigen Spitzenzapfzeiten anhand von einstellbaren Zeitvorgaben eines Tagesablaufs vorgegeben. Hier werden die persönlichen Wünsche über die Warmwasser-Solltemperatur berücksichtigt.
-
Seite 25: Betriebsart Wärmeerzeuger (Nutzungspriorität)
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Betriebsart Wärmeerzeuger (Nutzungspriorität) Benutzer Nutzungsprioriät Gewählt Auswahl + oder - Über die Auswahl der Nutzungspriorität kann die grundsätzliche Betriebsweise und die Priorität der Wärmeversorgung durch Wärmeerzeuger 1 individuell eingestellt werden. Dadurch kann z.B. - Seite 26 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Bei Auswahl Nutzungspriorität 3 muss die Energieversorgung für das Erreichen der Sollwerte Warmwasser UND Heizkreis bei Bedarf von Wärmeerzeuger 2 (z.B. Stückholz) und/oder Solar übernommen werden Nutzungspriorität 4: Die komplette Energieversorgung wird vom Wärmeerzeuger 2 (z.B. Stückholz) und/oder Solar übernommen.
-
Seite 27: Solarschutz / Überhitzungsschutz
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Benutzer Urlaub definiert Gewählt 0 Tage Anzahl + oder - Definiert die Dauer der Betriebsart Urlaub. Die Betriebsart endet automatisch, sobald die Anzahl der Urlaubstage erreicht ist oder manuell Auswahl von Urlaub aus getätigt wird. -
Seite 28: Uhrzeit Einstellen
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de In dieser Betriebsweise ist es erforderlich, dass der Energiespeicher im unteren Bereich über ausreichend Temperatur verfügt (> ca. 35°C). Der Kollektor wird über die Wärmeenergie des Speichers aufgewärmt. Die Funktion endet automatisch nach 5 Minuten und muss gegebenenfalls erneut gestartet werden. -
Seite 29: Sommerzeitautomatik Ein-/Ausschalten
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de nächst folgenden/vorheriger Tag. Bei dauerhaftem Drücken der + oder – Taste läuft die Datumsanzeige im Schelldurchlauf. Die Datumsanzeige ist zeitlich begrenzt gepuffert, d.h. sie läuft nach einer gewissen Einschaltdauer auch ohne Netzspannung (Regler AUS) im Hintergrund weiter. Die Nachlaufzeit ist begrenzt. -
Seite 30: Statusmeldungen -Teil1
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Statusmeldungen -Teil1- Betriebsart Automatik Zeitgesteuerter Automatikbetrieb LED grün Programm Programmierbetrieb zur manuellen Änderung der Einstellwerte LED gelb ‚Automatikbetrieb läuft im Hintergrund mit den aktuell eingestellten Parametern. Wartung Im Wartungs-/Servicebetrieb arbeitet der Regler zunächst weiter im Automatikmodus. -
Seite 31: Statusmeldungen -Teil
Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Statusmeldungen -Teil 2- Puffer Bereit Der Puffer ist bereit für die Wärmeversorgung der Heizkreise Ladung Die Pufferladung ist aktiv zur Versorgung der Heizkreise (und des Boilers) Heizkreise abgeschaltet Der entsprechende Heizkreis ist deaktiviert, d.h. in der Programmebene-Heizkreise 1 - Werte ausgeschaltet. - Seite 32 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Statusmeldungen - Teil 3 – Wärmeerzeuger Brenner abgeschaltet Der Wärmeerzeuger ist im Reglerprogramm abgeschaltet/abgewählt Der Wärmeerzeuger ist in Bereitschaft aber es gibt im Augenblick keine Wärmeanforderung. Betrieb ein Der Wärmeerzeuger wird momentan angefordert und müßte in Betrieb sein oder gleich in Betrieb gehen, evtl.
- Seite 33 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Wertetabelle Energiekontrolle Datum Kollektorleistung aktuell Kollektorleistung gemittelt Energieertrag heute Energieertrag gesamt Max. Temperatur Kollektor °C akt. Volumenstrom Liter/min Kollektorpumpe (aktuelle Leistung) Kollektorpumpe (Betriebsstunden) Kesselpumpe 1 (aktuelle Leistung) Kesselpumpe 1 (Betriebsstunden) Kesselpumpe 2...
- Seite 34 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Anlagenanalyse (Statusbericht) Blatt 1/2 Bitte kopieren und ausgefüllt zusenden per mail oder Fax. Der Reglertyp und die Versionsnummer werden für ca. 3 Sekunden angezeigt wenn der Regler Netzspannung erhält. Gegebenenfalls Hauptschalter für die Spannungsversorgung ausschalten und nach ca.
- Seite 35 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de Leuchtdioden Solarpumpe O aus O ein O aus O ein Ladepumpe Kessel 1 O aus O ein O aus O ein Ladepumpe Kessel 2 O aus O ein O aus O ein...
- Seite 36 Innovative Solar- und Heiztechnik SHR multi Systemregler Bedienungsanleitung www.esaa.de www.esaa.de Bedienungsanleitung Anlagenbetreiber V1601...
