Seite 5: Sicherheitshinweise
Bestimmungen auszuführen. Bestimmungsgemäßer Gebrauch Die beheizten Kugelhähne V3/2-H, V3/2-H/PE, V3/2-H/EA und das Magnetventil MV3/2-H sind nur für den Ge- brauch in nicht explosionsgefährdeten Bereichen ausgelegt. Die Geräte dürfen nur betrieben werden unter den in Kapitel „Technische Daten“ beschriebenen Bedingungen. Die Geräte nur in zulässigen Temperatur- und Druck- bereichen einsetzen. -
Seite 6: Verwendete Begriffsbestimmungen Und Signalzeichen
Bedeutet "Warnung vor heißer Oberfläche". Achtung, Verbrennungsgefahr! Nicht die Flächen berühren, vor denen die- ses Warnzeichen warnt. Schutzhandschuhe benutzen! Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extremen Tem- peraturen ist ein ausreichender Handschutz unvermeidbar. V3/2-H, MV3/2-H | 1.01.00 www.mc-techgroup.com... - Seite 7 Gefahren sein, z.B. Partikel- oder Flüssigkeits-Spritzer. Bitte benut- zen Sie geeignete Schutzbrille. Schutzkleidung benutzen! Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extremen Tem- peraturen ist ein ausreichender Körperschutz unvermeidbar. Fußschutz benutzen Kopfschutz und Vollschutzbrille benutzen www.mc-techgroup.com V3/2-H, MV3/2-H | 1.01.00...
-
Seite 8: Einleitung

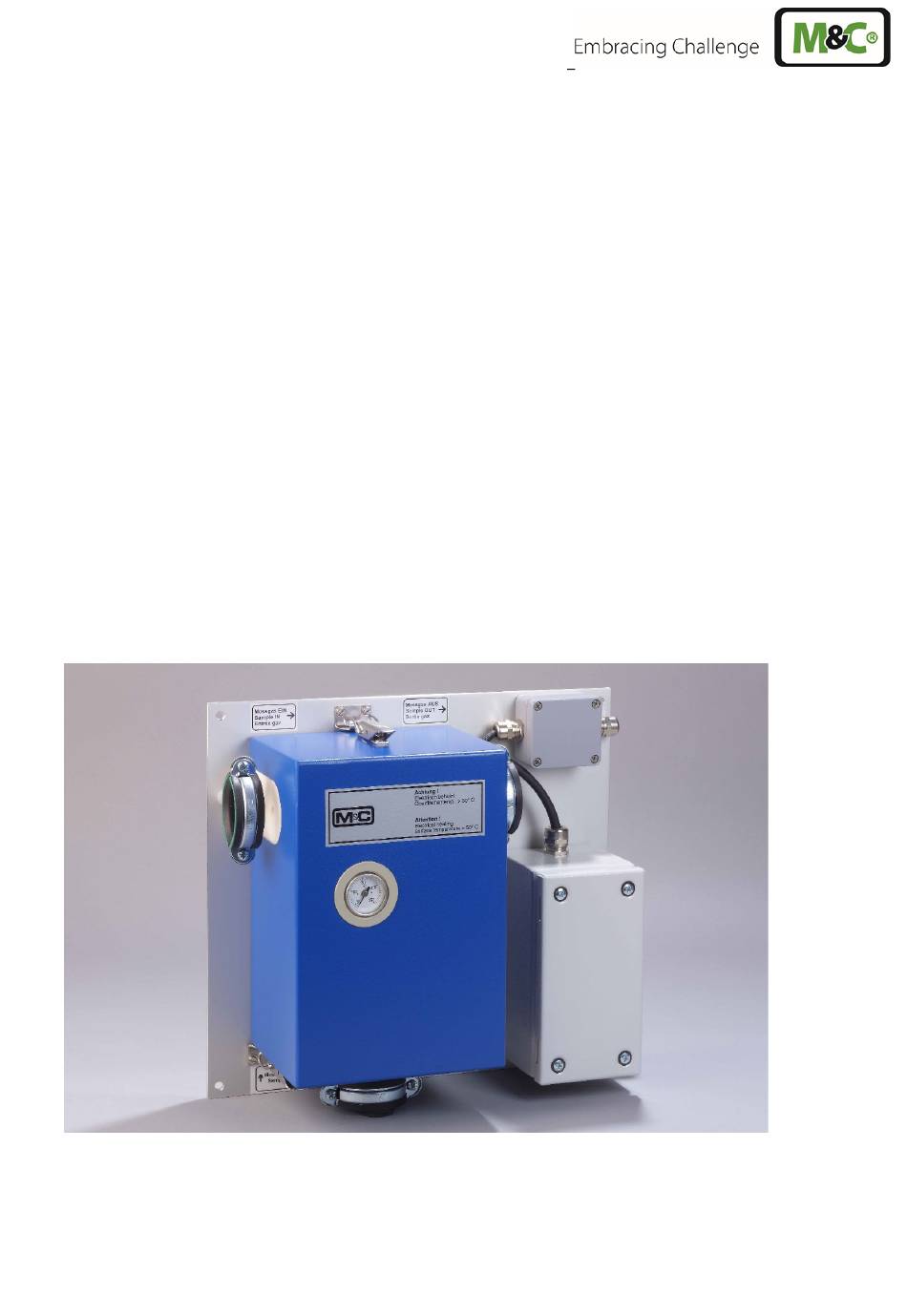

EINLEITUNG Die elektrisch beheizten 3/2-Wege Kugelhähne Typ V3/2-H… sowie die Magnetventile MV3/2-H von M&C werden in beheizten Analysensystemen benutzt, um zwischen den folgenden Funktionen umzuschalten: • Messgas zum (zu den) Analysator(en), • Kalibriergas zum (zu den) Analystor(en) oder • Zwei Entnahmeströme zu einem gemeinsamen Ausgang. -
Seite 9: Technische Daten
320 x 350 x 150 mm Gewicht 7,5 kg 8 kg Totvolumen Ca. 5 cm Werkstoff der mediumberühr- Rostfr.Stahl 1.4571, PTFE Rostfr.Stahl 1.4571, ten Teile FKM, FFKM Montageart Wandmontage Swagelok® ist ein eingetragenes Warenzeichen für Rohrverschraubungen von Swagelok Company, USA. www.mc-techgroup.com V3/2-H, MV3/2-H | 1.01.00... -
Seite 10: Anwendung
In der Analysentechnik müssen häufig die Temperaturen oberhalb des Messgastaupunktes gehalten werden. Daher ist es erforderlich, Kältebrücken zu vermeiden. Um dies sicherzustellen, werden die temperaturgeregelten M&C Drei-Wege-Ventile V3/2-H… und MV3/2 H zur Absperrung oder Umschaltung von Mess- und Prüfgasen bis 180 °C Betriebstemperatur eingesetzt. -
Seite 11: Montage
MONTAGE 1. Die vier Spannklammern oben und unten lösen 2. Das Gehäuse des 3-Wege-Ventils Typ V3/2-H… und MV3/2-H abnehmen. 3. Den Aluminium-Deckel nach Lösen der beiden Rändelmuttern abnehmen. 4. Die Entnahmeleitungen nach Öffnen der drei Rohrschellen an die Verschraubungen anschließen und die Rohrschellen dann wieder festschrauben. -
Seite 12: Vorbereitungen Zur Inbetriebnahme
Vor Inbetriebnahme des Gerätes sicherstellen, dass die Spannungsversorgung Warnung mit den Angaben auf dem Typenschild übereinstimmt. Spannungsversorgung einschalten. Die Aufheizphase dauert ungefähr 30 Minuten. Dann sind die 3-Wege-Ventile Typ V3/2-H… und MV3/2-H be- triebsbereit. WARTUNG Eine spezielle Wartung ist nicht notwendig. -
Seite 13: Ersatzteillisten
ERSATZTEILLISTEN Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenemp- fehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Beheizte 3-Wege-Ventile Typ V3/2-H… und MV3/2-H (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr. -
