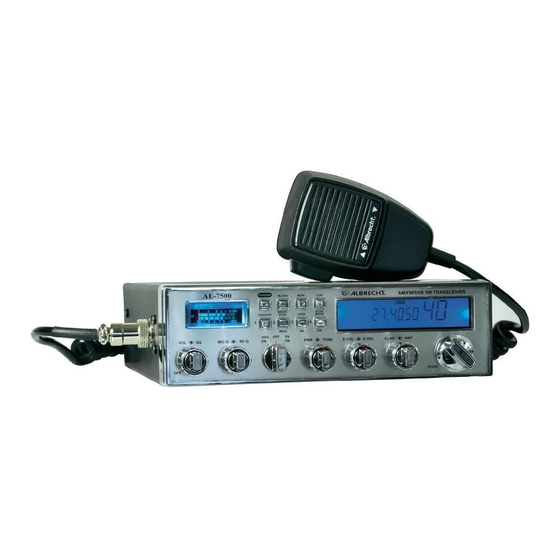

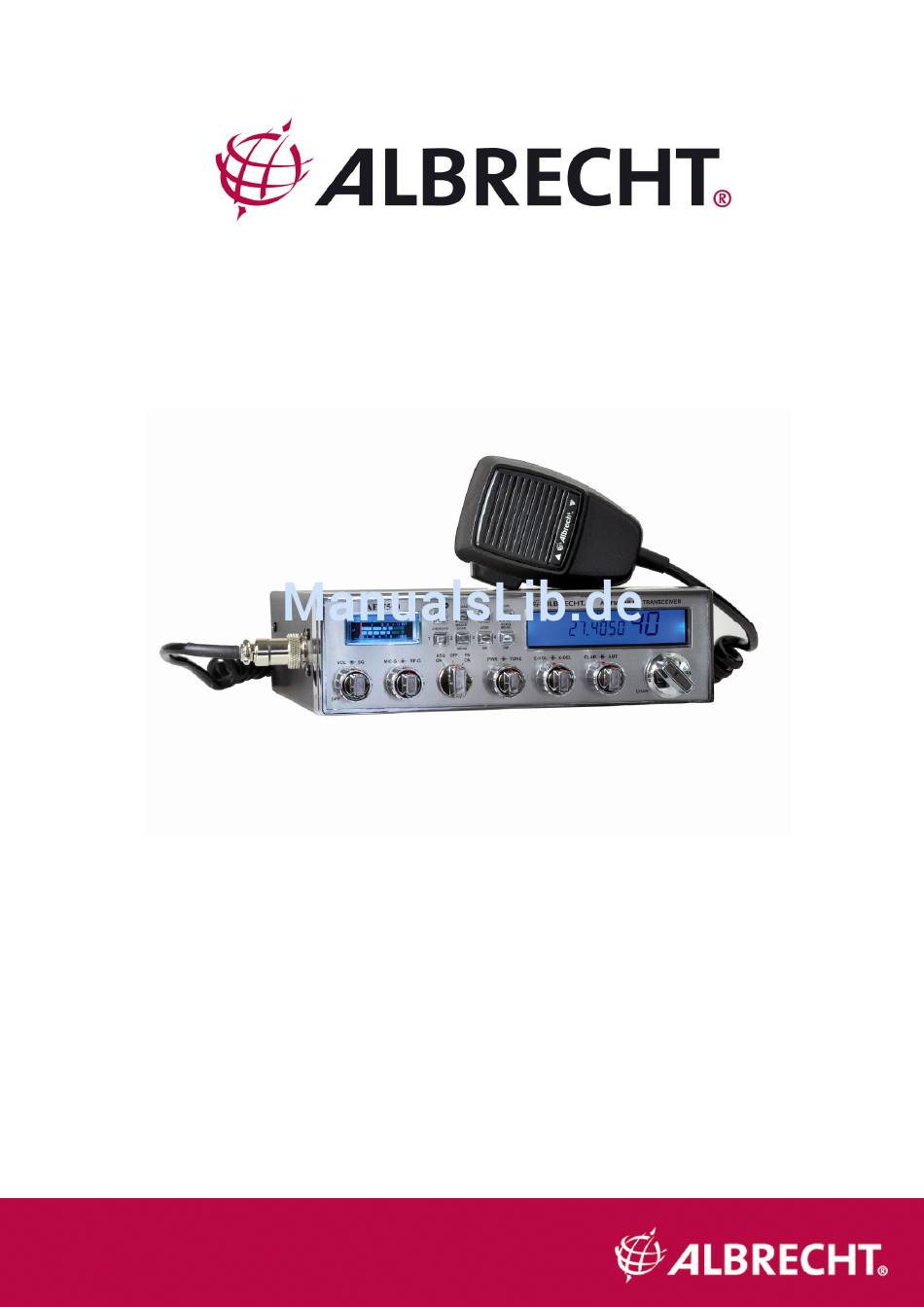

- Seite 1 BEDIENUNGSANLEITUNG AE7500 AM/FM/SSB CB Senderempfänger Deutsch / English / Français / Italiano / Español Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ........................2 Einführung ..........................3 Sicherheitshinweise ......................... 3 Installation ..........................3 Inhalt ........................... 3 Befestigen des AE7500 ...................... 4 Stromanschluss ........................4 Antennenanschluss ......................4 SWR Einstellung der Antenne ..................... 4 Einstellen des Ländercodes ....................4 Lage der Bedienelemente ......................5 LCD Anzeige und Anzeiger ...................... -
Seite 3: Einführung
Befestigungsstelle weder für Fahrer noch für Beifahrer eine Verletzungsgefahr darstellen kann und vermeiden Sie bei der Installation unmittelbare Nähe von Heizungs- oder Klimaanlagenschächten. Installation 3.1 Inhalt Packen Sie Ihren AE7500 aus und überprüfen Sie den Inhalt auf fehlende oder beschädigte Teile. Ihr AE7500 umfasst die folgenden Komponenten: AE7500 Senderempfänger •... -
Seite 4: Befestigen Des Ae7500
RF-Transistoren zerstören. Diese Art von Falschbehandlung und Missbrauch wird von der Garantie nicht gedeckt. 3.6 Einstellen des Ländercodes Jedes Mal wenn das AE7500 eingeschaltet wird, wird‚ „HELLO“ angezeigt und dann wird der Ländercode für ein paar Sekunden gezeigt. Deutsch... -
Seite 5: Lage Der Bedienelemente
Beschreibung aller Ländercodes Deutschland hat 80 Kanäle FM 4 Watt, 40 Kanäle AM 4 Watt, 40 Kanäle SSB 12 Watt, auch für CZ und SK Europa hat gemäß neuer CEPT Richtlinien 40 Kanäle FM 4 Watt, 40 Kanäle AM 4 Watt und 40 Kanäle SSB (12 Watt) Polen mit 40 Kanälen FM 4 Watt, AM 4 Watt und SSB 12 Watt mit Offset = 0 kHz UK mit 40 UK Kanälen und 40 internationalen Kanälen, FM, 4 Watt,... - Seite 6 (4) RF-Verstärkungsregler (empfohlene Einstellung: bis Anschlag im Uhrzeigersinn) (5) ASQ ON/OFF, PA (empfohlene Einstellung: ASQ ON) (6) RF-Ausgangsleistungsregler (empfohlene Einstellung: bis Anschlag im Uhrzeigersinn) (7) Klangregler (empfohlene Einstellung: Mitte) (8) Echolautstärkeregler (empfohlene Einstellung: bis Anschlag entgegen Uhrzeigersinn) (9) Echoverzögerungsregler (empfohlene Einstellung: Mitte) (10) CLARIFIER (empfohlene Einstellung: Mitte) (11) Alle-Modi Wechselsprechregler (empfohlene Einstellung: bis Anschlag entgegen Uhrzeigersinn) (12) CHAN (Kanalwähler)
-
Seite 7: Lcd Anzeige Und Anzeiger
Die folgenden Buchsen sind auf der Rückseite des Funkgerätes zu finden: EXTERNE LAUTSPRECHERBUCHSE (nicht gezeigt) Externe Lautsprecherbuchse, markiert als EXP SP. Zur Verwendung mit 4 bis 8 Ohm externem Lautsprecher. PA Sprecherbuchse (nicht gezeigt) PA Sprecherbuchse, markiert als PA. Durch Verbinden eines externen Lautsprechers an dieser Buchse kann das A7500 als ein Audio-Verstärker benutzt werden. -
Seite 8: Grundfunktionen
(7) RPT (nur verfügbar in der Amateurradio-Version) (8) DW Dual Watch aktiviert (9) RGB Roger-Beep aktiviert (10) ECHO Echo Funkion aktiviert (11) Key-Töne Key-Töne aktiviert (12) Busy Zeigt an, dass Rauschsperre offen ist (13) ME Zeigt an, dass MLOAD oder MSAVE gedrückt wurden (14) 5 ZIFFER der FREQUENZANZEIGE Zeigt Betriebsfrequenzen für Senden und Empfang an. -
Seite 9: Kanalauswahl
verstehen. Drehen Sie den ASQ/PA - Wähler in Position „ASQ“. Die Funktion ist jedoch auf die normalen ASQ-Empfangsbedingungen auf dem CB-Band beschränkt. Im Falle einer Störung durch weit entfernte Überreichweitensender, oder wenn Sie schwächere Sender unterdrücken wollen, kann die Verwendung der Standard-Rauschsperre vorteilhafter sein als die der ASQ. Um diese Funktion zu deaktivieren, drehen Sie den ASQ/PA - Wähler auf Position „Normal“. -
Seite 10: Den Aktiven Kanal Überwachen
Grund, warum SSB nur von geschulten Funkbetreibern verwendet wird – man muss sich praktisch etwas Feingefühl für die richtigen Einstellungen antrainieren und entwickeln. USB und LSB Im SSB Modus ist ein konventioneller Kanal in zwei Hälften getrennt: das sogenannte obere Seitenband (Upper Side Band) und das untere Seitenband (Lower Side Band). -
Seite 11: Wiederaufruf Des Letzten Kanals
6.10 Wiederaufruf des letzten Kanals Drücken Sie die LCR Taste, um auf die letzte Frequenz, auf der länger als 3 Sekunden gesendet wurde, zurückzukehren. 6.11 Dual-Watch-Monitoring Um regelmäßig zwei verschiedene Kanäle abzuhören, verwenden Sie Dual Watch DW Wählen Sie den ersten Kanal, z.B. Kanal 26. •... -
Seite 12: Erweiterter Betrieb
Erweiterter Betrieb 7.1 STEP-Taste Der Kanalabstand im CB-Bereich entspricht dem üblichen Standard des internationalen 10 kHz Abstandes, wobei einige Kanäle mit 20 kHz statt 10 kHz Abständen arbeiten. Sie können die Frequenzen mit dem CHAN Regler auf dem Gerät oder mit den UP/DOWN Tasten am Mikrofon um 1 Kanal ändern. -
Seite 13: Menü-Funktionen (Zusätzliche Einstellungen)
Abschnitt beschrieben wird. 7.10 All-Modus Talkback Die ATM Funktion erlaubt dem Betreiber das übermittelte Audio des AE7500 in allen Modi zu überprüfen. Drehen Sie den ATM Regler, um die Lautstärke nach Ihrem Belieben einzustellen. Falls Sie ein Audi-Feedback erhalten, müssen Sie die ATM Lautstärke oder die Mikrofon-Verstärkung reduzieren. -
Seite 14: Garantie Information
Garantie Information Der Hersteller/Wiederverkäufer gewährt eine Garantie auf dieses Produkt für zwei Jahre vom Tag des Kaufs. Diese Garantie umfasst alle Fehlfunktionen, die durch defekte Komponenten oder inkorrekte Funktionen während der Garantiezeit verursacht wurden; ausgeschlossen sind Verschleiß, wie z.B. verbrauchte Batterien, Kratzer auf der Anzeige, kaputtes Gehäuse, zerbrochene Antenne und Schäden durch äußere Einwirkung wie z.B. -
Seite 15: Technische Daten
10 Technische Daten SENDER FREQUENZBEREICH: 26,565 – 27,9912 MHz Modulation Modi AM, FM, SSB Trägerfrequenzunterdrückung: Besser als 40 dB unter Spitzenleistung Ungewünschte Besser als 50 dB unter Spitzenleistung Seitenbandunterdrückung: (1 kHz Ton) Störstrahlung: Besser als 50 dB unter Spitzenleistung Frequenzgenauigkeit: Besser als +10 ppm von 0 –... -
Seite 16: Declaration Of Conformity / Konformitätserklärung
(Signature) Dipl.-Ing. Norbert Dau Alan Electronics GmbH Diese Konformitätserklärung und der Albrecht Gerätepass werden regelmäßig aktualisiert und sind unter Diese Konformitätserklärung und der Albrecht Gerätepass werden regelmäßig aktualisiert und sind unter www.service.alan-electronics.de in der jeweils gültigen neuesten Version abrufbar. in der jeweils gültigen neuesten Version abrufbar. -
Seite 17: Albrecht Radiopass
12 Albrecht Radiopass Für Ihr AE7500 gelten die folgenden Programmier- und Betriebsrichtlinien in Ländern, die sich nach der R&TTE Richtlinie ausrichten: (Gegenwärtiger Status: Januar, 2013) Anmerkungen Keine Funkgeräte mit Länderumschaltung erlaubt. Bitte Österreich fragen Sie Ihren Händler nach einer speziellen österreichischen Version des Funkgerätes. - Seite 18 Deutsch...
