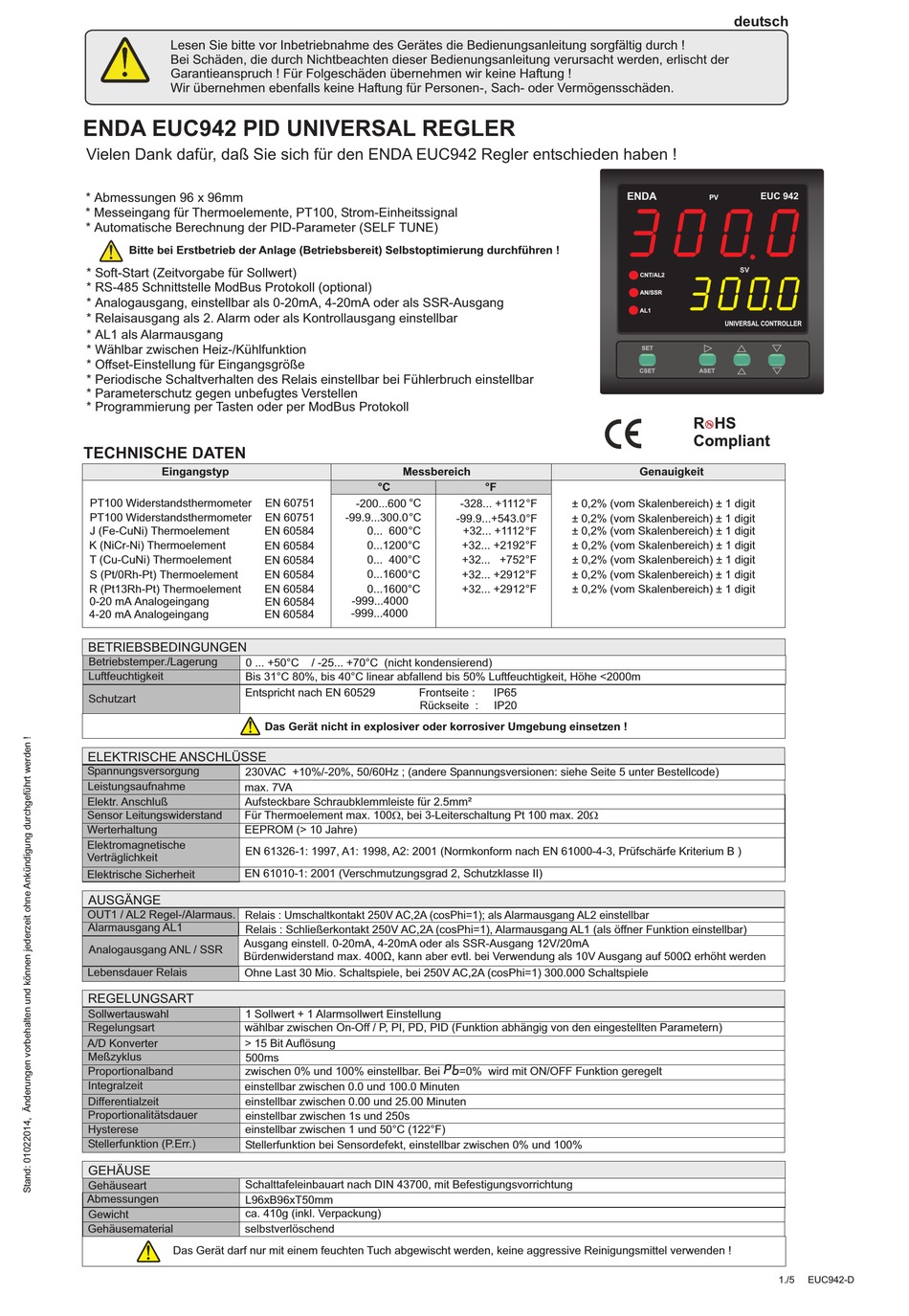

SURAN EUC942 Bedienungsanleitung

Lesen Sie bitte vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch !
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch ! Für Folgeschäden übernehmen wir keine Haftung !
Wir übernehmen ebenfalls keine Haftung für Personen-, Sach- oder Vermögensschäden.
ENDA EUC 42 PID UNIVERSAL 9
Vielen Dank dafür, daß Sie sich für den ENDA EUC942 Regler entschieden haben !
* Abmessungen 96 x 96 mm
* Messeingang für Thermoelemente, PT100, Strom-Einheitssignal
* Automatische Berechnung der PID-Parameter (SELF TUNE)
Bitte bei Erstbetrieb der Anlage (Betriebsbereit) Selbstoptimierung durchführen !
* Soft-Start (Zeitvorgabe für Sollwert)
* RS-485 Schnittstelle ModBus roto o l
* Analogausgang, einstellbar als
* Relaisausgang als 2. Alarm oder als Kontrollausgang einstellbar
* AL1 als Alarmausgang
* Wählbar zwischen Heiz-/Kühlfunktion
* Offset-Einstellung für Eingangsgröße
* Periodische Schaltverhalten des Relais einstellbar bei Fühlerbruch einstellbar
* Parameterschutz gegen unbefugtes Verstellen
* rogrammierung per Tasten oder per ModBus Protokoll P
TECHNISCHE DATEN
Eingangstyp
P 100 T Widerstandsthermometer
P 100 T Widerstandsthermometer
J (Fe-CuNi) Thermoelement
K (NiCr-Ni) Thermoelement
T (Cu-CuNi) Thermoelement
S (Pt/0Rh-Pt) Thermoelement
R (Pt13Rh-Pt) Thermoelement
0-20 mA Analogeingang
4-20 mA Analogeingang
BETRIEBSBEDINGUNGEN
Betriebstemper./Lagerung
0 ... +50°C
Luftfeuchtigkeit Bis 31°C 80%, bis 40°C linear abfallend bis 50% Luftfeuchtigkeit, Höhe <2000m
Entspricht nach EN 60529
Schutzart
ELEKTRISCHE ANSCHLÜSSE
Spannungsversorgung
230VAC +10%/-20%, 50/60Hz ; (andere Spannungsversionen: siehe Seite 5 unter Bestellcode)
Leistungsaufnahme
max. 7VA
Elektr. Anschluß Aufsteckbare Schraubklemmleiste für 2.5mm²
Sensor Leitungswiderstand Für Thermoelement max. 100 , bei 3-Leiterschaltung Pt 100 max. 20W
Werterhaltung EEPROM (> 10 Jahre)
Elektromagnetische
EN 61326-1: 1997, A1: 1998, A2: 2001 (Normkonform nach EN 61000-4-3, Prüfschärfe Kriterium B )
Verträglichkeit
EN 61010-1: 2001 (Verschmutzungsgrad 2, Schutzklasse II)
Elektrische Sicherheit
AUSGÄNGE
OUT1 / AL2 Regel-/Alarmaus.
Relais : Umschaltkontakt 250V AC,2A (cosPhi=1); als Alarmausgang AL2 einstellbar
Alarmausgang AL1
Relais : Schließerkontakt 250V AC,2A (cosPhi=1), Alarmausgang AL1 (als öffner Funktion einstellbar)
Ausgang einstell. 0-20mA, 4-20mA oder als SSR-Ausgang 12V/20mA
Analogausgang ANL / SSR
Bürdenwiderstand max. 400
Lebensdauer Relais Ohne Last 30 Mio. Schaltspiele, bei
REGELUNGSART
Sollwertauswahl 1 Sollwert + 1 Alarmsollwert Einstellung
Regelungsart
wählbar zwischen On-Off / P, PI, PD, PID (Funktion abhängig von den eingestellten Parametern)
A/D Konverter > 15 Bit Auflösung
Meßzyklus
500ms
Proportionalband zwischen 0% und 100% einstellbar. Bei
Integralzeit
einstellbar zwischen 0.0 und 100.0 Minuten
Differentialzeit einstellbar zwischen 0.00 und 25.00 Minuten
Proportionalitätsdauer
einstellbar zwischen 1s und 250s
Hysterese einstellbar zwischen 1 und 50°C (122°F)
Stellerfunktion (P.Err.) Stellerfunktion bei Sensordefekt, einstellbar zwischen 0% und 100%
GEHÄUSE
Schalttafeleinbauart nach DIN 43700, mit Befestigungsvorrichtung
Gehäuseart
Abmessungen
L96xB96xT50mm
ca. 410g (inkl. Verpackung)
Gewicht
Gehäusematerial selbstverlöschend
Das Gerät darf nur mit einem feuchten Tuch abgewischt werden, keine aggressive Reinigungsmittel verwenden !
REGLER
P k l (optional)
0-20mA 4-20mA , oder als SSR-Ausgang
Messbereich
°C
EN 60751 -200...600 °C
EN 60751 -99.9...300.0 °C
0... 600
EN 60584 °C
0...1200 °C
EN 60584
EN 60584 0... 400 °C
EN 60584 0...1600 °C
0...1600
EN 60584 °C
EN 60584 -999...4000
-999...4000
EN 60584
/ -25... +70°C (nicht kondensierend)
Frontseite :
Rückseite :
Das Gerät nicht in explosiver oder korrosiver Umgebung einsetzen !
W
Ù, kann aber evtl. bei Verwendung als 10V Ausgang auf 5
250V AC,2A (cosPhi=1)
°F
-328... +1112 °F ± 0,2% (vom Skalenbereich) ± 1 digit
-99.9...+543.0 °F ± 0,2% (vom Skalenbereich) ± 1 digit
+32... +1112 °F ± 0,2% (vom Skalenbereich) ± 1 digit
+32... +2192 °F ± 0,2% (vom Skalenbereich) ± 1 digit
+32... +752 °F ± 0,2% (vom Skalenbereich) ± 1 digit
+32... +2912 °F ± 0,2% (vom Skalenbereich) ± 1 digit
+32... +2912 °F ± 0,2% (vom Skalenbereich) ± 1 digit
IP65
IP20
300.000 Schaltspiele
Pb
=0% wird mit ON/OFF Funktion geregelt
deutsch
ENDA
EUC 942
PV
SV
CNT/AL2
AN/SSR
AL1
UNIVERSAL CONTROLLER
SET
CSET ASET
Genauigkeit
00 Ù erh ht werden ö
1./5 EUC942-D
