Inhaltszusammenfassung für Tentacle Sync E

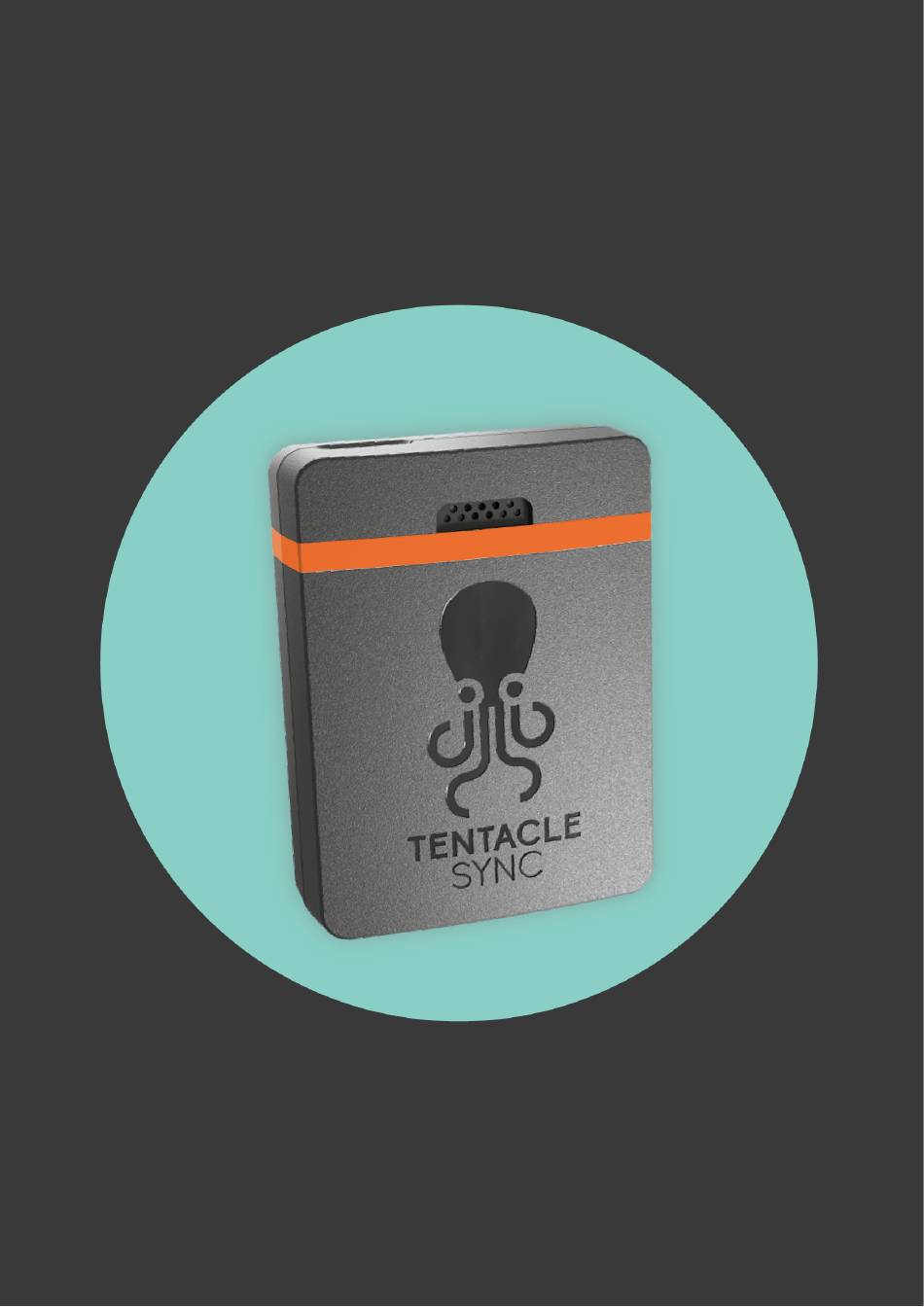

- Seite 1 BEDIENUNGSANLEITUNG V 3.1 SYNC E / SYNC E MKII Firmware Version 2.0 / 1.1.0 11.06.2024...
-
Seite 2: Inhaltsverzeichnis
→ 3.6 AUTO POWER OFF ZEIT → 3.7 INFO → 3.8 USER BITS 4 VERBINDUNG ZU AUFNAHMEGERÄTEN → 4.1 DAS RICHTIGE KABEL → 4.2 TENTACLE CLAMP - KABEL SICHERN 5 AKKU 6 INTEGRIERTES MIKROFON 7 FIRMWARE UPDATE 8 TECHNISCHE DATEN... -
Seite 3: Einschalten
KURZANLEITUNG TIMECODE EINGANG / AUSGANG Wenn kein Kabel eingesteckt ist, schaltet sich das EINSCHALTEN Tentacle standardmäßig nach 2 Stunden ab. MIKROFON Kurz halten Lange halten > 3 sek Das Tentacle beginnt rot zu Das Tentacle beginnt grün zu blinken. Jetzt kann es von jeder blinken. -
Seite 4: Erste Schritte
Das Tentacle kann in zwei Modi gestartet werden: Beim Einschalten wird der Schalter kurz nach unten geschoben bis die Status-LED rot blinkt (ca. 1 Sek.). In diesem Modus wartet das Tentacle auf externen Timecode an der 3,5-mm-Buchse. In diesem Modus gibt das SYNC E keinen Timecode aus. -
Seite 5: Neues Gerät Hinzufügen
Liste hinzu. Die App zeigt nun alle in der Nähe befindlichen Geräte an. Wähle ein Tentacle aus der Liste und halte es nah an das Mobilgerät. Der rote Hintergrund hilft dir dabei festzustellen, welches Tentacle sich am nähesten an deinem Mobilgerät befindet. -
Seite 6: Timecode Synchronisation
(kurz den Schalter ziehen) und verbinde es über ein passendes Adapterkabel mit der Timecode-Quelle bis grün blinkt. Wähle nun dieses eben synchronisierte Tentacle in der Liste aus, klicke darauf, um in das Menü des SYNC E zu gelangen. Klicke unten auf Zu diesem Gerät synchronisieren. -
Seite 7: Nur Nicht-Synchronisierte
Wähle nun im Dialog-Fenster Alle synchronisieren oder Nur nicht-synchronisierte Geräte. Die anderen Tentacles synchronisieren sich daraufhin mit diesem SYNC E über Bluetooth. 2.3 SYNCHRONISATION ÜBER KABEL Auch ohne ein Smartphone oder Tablet kannst du die SYNC Es über das mitgelieferte 3,5-mm- Klinkenkabel miteinander synchronisieren. -
Seite 8: Tentacle Aus Der Liste Entfernen
Je nachdem wie weit ein SYNC E vom Smartphone entfernt ist, wird der Status des Gerätes farblich hinterlegt. Je näher das Tentacle, desto intensiver ist die farbliche Hinterlegung der Statusanzeige. Tentacle aus der Liste entfernen Jedes Tentacle kann aus der Liste gelöscht werden: Unter iOS geschieht dies mit einem Swipe nach links. -
Seite 9: Geräte-Ansicht
Hier wird der laufende Timecode des ausgewählten Tentacles dargestellt. Die Farbe des Timecodes zeigt den Sync-Status, analog zur Status-LED: SCHWARZ Das Tentacle ist nicht synchronisiert und wartet auf ein externes Timecode- Signal GRÜN Das Tentacle ist synchronisiert oder wurde durch langes Halten des Schalters gestartet (blinkt grün) und gibt Timecode aus... -
Seite 10: Name Und Symbol Anpassen
Professionelle Kameras mit einem Timecode-Eingang benötigen ein Timecode-Signal mit LINE-Level. Das Tentacle kann auch mit Geräten genutzt werden, die keinen Timecode-Eingang haben. In diesem Fall wird der Timecode als Audiosignal auf einer Tonspur aufgezeichnet. Bei manchen Geräten ist dies nur mit Mikrofonpegel möglich. Dafür muss die Ausgangslautstärke ggf. -
Seite 11: Info
Ist kein Kabel an die 3,5-mm-Buchse angeschlossen, schaltet sich das SYNC E automatisch nach der ausgewählten Zeit aus, um Strom zu sparen. 3.7 INFO Firmware Version: Zeigt die aktuelle Firmware-Version des Geräts an Hardware Revision: Zeigt die aktuelle Hardware-Version des Geräts an Hardware Seriennummer: Zeigt die Seriennummer des Geräts an... -
Seite 12: Verbindung Zu Aufnahmegeräten
4 VERBINDUNG ZU AUFNAHMEGERÄTEN Die Tentacles können mit nahezu jedem Aufnahmegerät genutzt werden: Kameras, Audiorekorder, Monitore und mehr. Alles was ein Gerät benötigt, um mit einem Tentacle verbunden zu werden ist ein Timecode-Eingang oder eine freie Tonspur. Es gibt zwei unterschiedliche Gruppen von Equipment, wenn es um die Aufzeichnung von Timecode geht: Timecode Eingang: Zum einen gibt es Geräte, die einen eigens dafür vorgesehenen Timecode-... -
Seite 13: Das Richtige Kabel
4.1 DAS RICHTIGE KABEL Um das Tentacle an unterschiedliche Geräte anschliessen zu können, benötigst du das passende Adapterkabel. Hier ist eine kurze Übersicht über die meist genutzten Kabel. stellen hier die Schaltpläne und Pin-Belegungen der Kabel bereit. Für weitere Kabel kontaktiere bitte unsere Händler oder besuche unseren Shop auf shop.tentaclesync.com. -
Seite 14: Tentacle Clamp - Kabel Sichern
Um sicher zu stellen, dass das Miniklinkenkabel nicht versehentlich aus der Buchse des Tentacles rausgezogen wird, kannst du unsere mitgelieferte Klammer am Gehäuse des SYNC E befestigen. Für einen sicheren Halt, muss die Klammer bis ans Ende der Nut geschoben werden. -
Seite 15: Akku
Voll aufgeladen können die SYNC Es bis zu 50 Stunden betrieben werden. Wenn der Akku fast leer ist, zeigt das Tentacle dies durch wiederholtes rotes Blinken der Status-LED an. In diesem Zustand läuft das Gerät weiter, bis es sich ausschaltet. Ist der Akku vollständig entladen, kann das Tentacle nicht mehr eingeschaltet werden, bevor es wieder aufgeladen wurde. -
Seite 16: Integriertes Mikrofon
6 INTEGRIERTES MIKROFON Das Tentacle verfügt über ein eingebautes Mikrofon, um einen zusätzlichen Referenzton aufzuzeichnen. Auf diese Weise kann bei DSLR-Kameras, oder anderen Geräten mit einem 3,5- mm-Stereo-Mikrofoneingang, auf der zweiten Tonspur das Mikrofonsignal als Referenz aufgezeichnet werden. Das Mikrofon befindet sich in einer Aussparung über dem farbigen Gummiband. -
Seite 17: Firmware Update
Verbindung stabil ist. Firmware Update für SYNC E mkII (2022 und später) Um die neueste Firmware-Version für dein SYNC E mkII zu erhalten, gehe bitte wie folgt vor: Schalte dein SYNC E mkII ein und verbinde es über USB-C mit deinem Computer Lade die Firmware-Updater-App für macOS und Windows hier herunter:... -
Seite 18: Technische Daten
8 TECHNISCHE DATEN Allgemein Abmessungen: 38 mm x 50 mm x 15 mm Gewicht: 30 g / 1 oz Temperaturbereich: -20° C bis +60° C I/O: Mikrofon-/Line-Ausgang (umschaltbar) + eingebautes Mikrofon für Referenzton Mounting: Integrierte Oberfläche aus Klett für einfache Befestigung Timecode Format: LTC gemäß... -
Seite 19: Anhang
Dieses digitale Gerät erfüllt die kanadische Regulierungsnorm CAN ICES-003. CE Konformitätserklärung Tentacle Sync GmbH, Wilhelm-Mauser-Str. 55b, 50827 Köln, Deutschland erklärt hiermit, dass folgendes Produkt: Tentacle SYNC E Timecode-Generator den Bestimmungen der nachfolgend gekennzeichneten Richtlinien, einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen entspricht. Dies wird auch durch die CE Kennung auf dem Produkt deutlich. -
Seite 20: Garantieerklärung
GARANTIEERKLÄRUNG Der Hersteller Tentacle Sync GmbH gewährt auf das Gerät eine Garantie von 24 Monaten, sofern das Gerät bei einem autorisierten Händler erworben wurde. Die Frist für die Berechnung der Garantiedauer beginnt mit dem Rechnungsdatum. Der räumliche Geltungsbereich des Garantieschutzes ist weltweit.
