MILLASUR anova DC361 Aufbauanleitung Und Benutzerhandbuch
Inhaltszusammenfassung für MILLASUR anova DC361

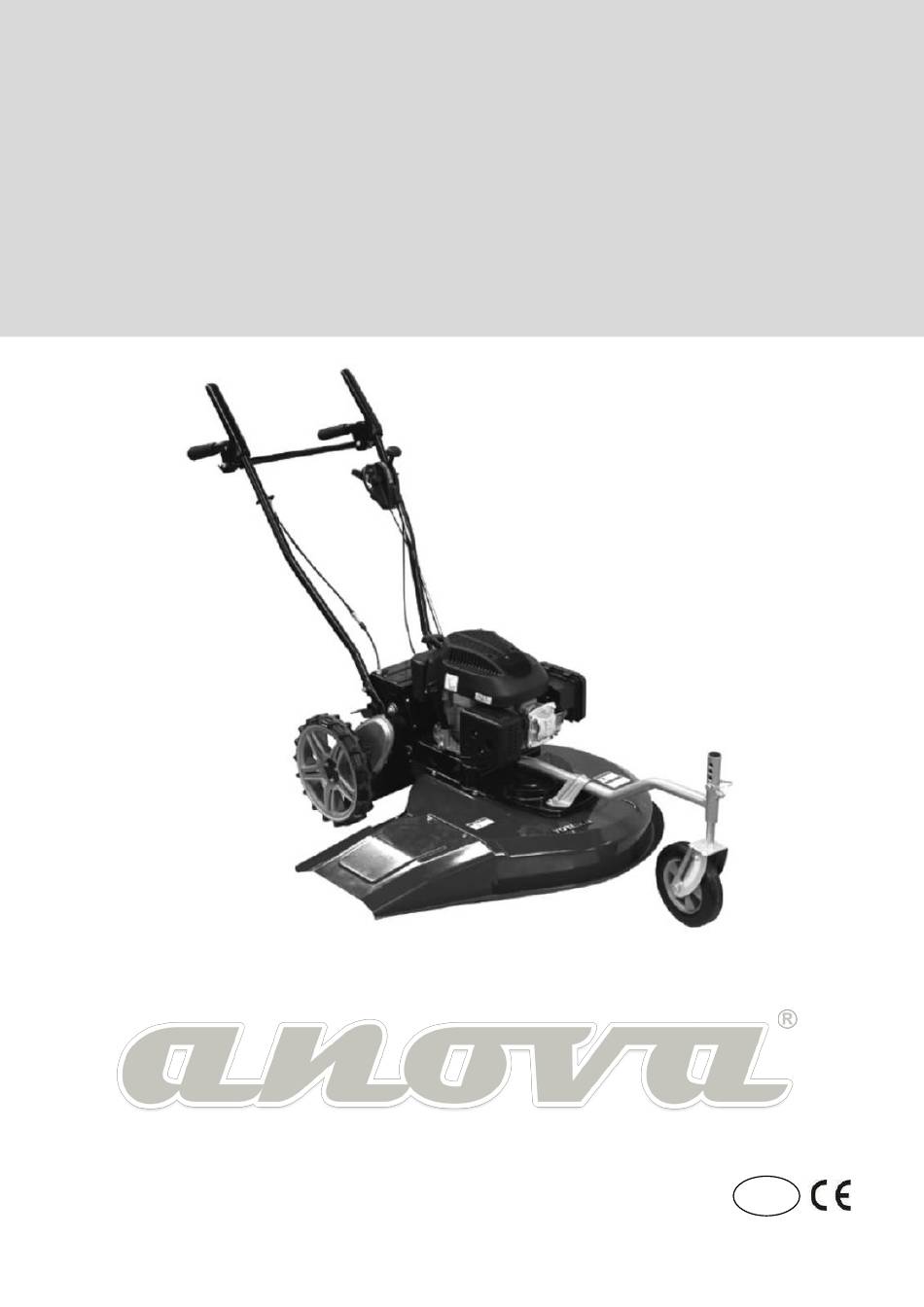

- Seite 1 Anleitung und Benutzerhandbuch DC361 Millasur, SL. Rúa Eduardo Pondal, Nr. 23 – Pol. Ind. Sigüeiro 15688 – Oroso – A Coruña – 981 696 465 – www.millasur.com...
-
Seite 2: Informationen Zu Diesem Handbuch
ANOVA möchte Ihnen dazu gratulieren, dass Sie sich für eines unserer Produkte entschieden haben und garantiert Ihnen die Unterstützung und Zusammenarbeit, die unsere Marke seit jeher auszeichnet. Diese Maschine ist für eine langjährige Lebensdauer und einen hohen Nutzen ausgelegt, wenn sie gemäß den Anweisungen in der Bedienungsanleitung verwendet wird. - Seite 3 INDEX 1. GRUNDLEGENDE SICHERHEITSHINWEISE 2. ALLGEMEINE SICHERHEITSBESTIMMUNGEN 3. TEILE DER MASCHINE 4. TECHNISCHE DATEN 5. MONTAGE 6. BEDIENUNGSANLEITUNG 7. WARTUNGSANWEISUNGEN 8. ANWEISUNGEN ZUR SCHMIERUNG 9. REINIGUNG 10. LAGERUNGSANWEISUNGEN (AUSSERHALB DER SAISON) 11. FEHLERBEHEBUNG 12. UMWELT 13. GARANTIE 14. EXPLODIERT 15. EG-KONFORMITÄTSERKLÄRUNG 1.
-
Seite 4: Auf Dem Produkt Gekennzeichnete Symbole
gewerblichen oder industriellen Betrieben oder einem diesem gleichgestellten Zweck eingesetzt wird. • ordnungsgemäße Verwendung Wartung Maschine sicherzustellen, sollten Sie die Bedienungsanleitung des Herstellers aufbewahren und nachschlagen . Die Anleitung enthält wertvolle Informationen zu Betriebsbedingungen, Wartung und Service. • Aufgrund des hohen Verletzungsrisikos für den Benutzer darf die Maschine nicht zum Beschneiden von Büschen, Hecken oder Sträuchern, zum Schneiden von Vegetation, bepflanzten Dächern oder von Gras auf Balkonen, zum Reinigen (Saugen) von Schmutz und Ablagerungen... -
Seite 5: Allgemeine Sicherheitsbestimmungen
2. ALLGEMEINE SICHERHEITSBESTIMMUNGEN Warnung Befolgen Sie bei der Verwendung von Benzinwerkzeugen stets die grundlegenden Sicherheitsvorkehrungen. Sie sollten stets befolgt werden, um das Risiko schwerer Verletzungen und/oder Schäden am Gerät zu verringern. Bitte lesen Sie alle diese Anweisungen, bevor Sie dieses Produkt in Betrieb nehmen, und bewahren Sie sie zum späteren Nachschlagen auf. -
Seite 6: Bedienung
wahren. 2.3 Bedienung • Benutzen Sie das Gerät nicht in geschlossenen Räumen, in denen sich gefährliche Dämpfe ansammeln können . • Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol oder anderen Drogen stehen. •... -
Seite 7: Wartung Und Lagerung
Schäden und führen Sie Reparaturen durch, bevor Sie ihn erneut starten und in Betrieb nehmen. • Stellen Sie den Motor ab und ziehen Sie das Zündkerzenkabel ab. Stellen Sie sicher, dass alle beweglichen Teile vollständig zum Stillstand gekommen sind. Wenn ein Schlüssel steckt, ziehen Sie ihn ab: o Immer wenn Sie den Rasenmäher abstellen. -
Seite 8: Teile Der Maschine
3. TEILE DER MASCHINE Höhenverstellung des Hinterrads Hebel Kupplungshebel - Klinge Kupplung - Reisen Einstellung der Fahrgeschwindigkeit Start Gaspedal Luftfilter Öltank Höhenverstellung des Vorderrads Ölfilterdeckel Flucht Klingenabdeckung Vorderrad... -
Seite 9: Technische Daten
4. TECHNISCHE DATEN Modell DC361 LONCIN 6HP (LC1P70FC EURO V) Motor 0,4 – 1m/s selbstfahrende Geschwindigkeit Verschiebung 185cc Leistung 3,4 kW Schnittbreite 610 mm Treibstofftank Kapazität 1,0 l Schnitthöhe 25-40-55-75mm (4 Positionen) Nettogewicht 60kg Garantierter Schalldruckpegel am 83,7 dB(A) Bedienerplatz K = 3dB(A) Gemessener Schallleistungspegel 95,73 dB(A) -
Seite 10: Montieren Sie Den Griff Und Ziehen Sie Am Kabel
5. MONTAGE 5.1 Montieren Sie den Griff und ziehen Sie am Kabel 1. Entfernen werkseitig montierten Schrauben Unterlegscheiben. Abbildung 5-1 2. Richten Sie die 4 Befestigungslöcher des Griffs nacheinander an den Schraubenlöchern des Gehäuses aus. Befestigen Sie den Griff an der Maschine. Abbildung 5-2 3. -
Seite 11: Montieren Sie Die Vorderradbaugruppe
4. Setzen Starterseilschraube richtig Zugseilsicherungsschlitz ein und ziehen Sie die Mutter mit dem Schraubenschlüssel 13 in Pfeilrichtung fest . Abbildung 5-4 5. Montieren Sie das Zugseil. Setzen Sie die Zugdrahtmutter mit dem Eisenschaft auf die Eisenschraube im Einstellkasten und drehen Sie sie. Drehen Sie weitere 2-4 Umdrehungen, nachdem Sie eine deutliche Zugkraft gespürt haben. -
Seite 12: Vor Dem Gebrauch
5.3 Kanalinstallation 1. Platzieren Sie den Kanal in der Montageposition so auf dem Sockel, dass die fünf vorhandenen Noppen am Sockel genau mit den fünf Schlitzen im Kanal übereinstimmen. 2. Befestigen Sie die Rampe mit fünf M6-Muttern und Unterlegscheiben am Fahrgestell. - Seite 13 Motorstopp Langsame Geschwindigkeit Hohe Geschwindigkeit Gashebel 3. Fassen Sie den Starterhebel und ziehen Sie ihn schnell nach oben. Lassen Sie ihn langsam zurück, wenn der Motor wackelt. Aufmerksamkeit Starten Sie den Motor vorsichtig gemäß den Anweisungen und starten Sie ihn in einiger Entfernung vom Messer neu.
- Seite 14 Hinweis: Wenn während des Betriebs der Messergriff losgelassen wird, stoppt das Messer und die Maschine funktioniert nicht mehr. Benutzen Sie den Hebel, um die Klinge anzuhalten. Wenn Sie den Hebel loslassen, stoppt die Klinge automatisch. • Halten Sie zum Schneiden den Hebel in der Arbeitsposition. •...
-
Seite 15: So Stoppen Sie Den Motor
Selbstfahrend Steuergriff für automatisches Fahren Versuchen Sie nicht, außergewöhnlich hohes, trockenes oder nasses Gras (z. B. Gräser) oder Haufen trockener Blätter zu schneiden. Schmutz kann sich auf dem Maschinenbett ansammeln oder mit den Motorabgasen in Kontakt kommen und eine potenzielle Brandgefahr darstellen. 6.5 So stoppen Sie den Motor 1. - Seite 16 Höhenverstellung des Vorderrads Griff zum Verstellen Höhenverstellung des Hinterrads 1. Stoppen Sie das Messer, bevor Sie die Schnitthöhe des Mähers ändern. 2. Der Höhenverstellhebel bietet Ihnen 4 verschiedene Höhenpositionen. 6.7 Anwendungstipps • Befreien Sie den Rasen von Schmutz. Stellen Sie sicher, dass es frei von Steinen, Stöcken, Drähten oder anderen Fremdkörpern ist, die versehentlich von der Maschine in eine beliebige Richtung geschleudert werden und schwere Verletzungen des Bedieners und anderer Personen...
-
Seite 17: Deckreinigung
Unterseite des Mähdecks nach jedem Gebrauch zu reinigen, um Grasansammlungen zu vermeiden. • Achten Sie beim Schneiden der Blätter darauf, dass diese trocken sind und nicht zu dick auf dem Gras liegen. Warten Sie nicht, bis alle Blätter von den Bäumen gefallen sind, bevor Sie den Rasen mähen. •... - Seite 18 2. Entfernen Sie die Abdeckung. 3. Waschen Sie das Füllelement mit Seifenwasser. Verwenden Sie kein Benzin. 4. Luftgetrocknet. 5. Installieren Sie den Filter erneut. Hinweis: Tauschen Sie den Filter aus, wenn er ausgefranst, zerrissen oder beschädigt ist oder sich nicht reinigen lässt . 9.2 Schneidmesser Achtung : Trennen Sie unbedingt das Zündkerzenkabel, bevor Sie an der Schneidklinge arbeiten, um ein versehentliches Starten des Motors zu...
-
Seite 19: Lagerungsanweisungen (Ausserhalb Der Saison)
• Eine unsachgemäße Blattbalance führt zu übermäßigen Vibrationen und kann schließlich zu Schäden am Motor und an der Maschine führen. Achten Sie darauf, die Klinge nach dem Schärfen sorgfältig auszubalancieren. • Das Gleichgewicht der Klinge kann durch Hin- und Herschwingen mit einem Rundkopfschraubendreher überprüft werden. -
Seite 20: Transport
Lassen Sie das Benzin nicht in geschlossenen Räumen, in unmittelbarer Nähe von offenem Feuer usw. ab. Rauchen Sie nicht, da Benzindämpfe eine Explosion oder einen Brand verursachen können. o Starten Sie den Motor und lassen Sie ihn laufen, bis das restliche Benzin aufgebraucht ist und er abschaltet. - Seite 21 ist, und installieren Sie das Luftfilterelement. Defektes Zündmodul Kontaktieren Sie den Händler Lassen Sie den Kraftstoff ab und Schmutziger, wässriger oder Der Motor hat reinigen Sie den Tank. Füllen Sie den ranziger Kraftstofftank Schwierigkeiten Tank mit neuem, sauberem Kraftstoff beim Starten Die Entlüftungsöffnung im Tankdeckel reinigen oder oder verliert an...
- Seite 22 13. GARANTIE Für dieses Tool gewährt das Unternehmen dem Endverbraucher – unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag – folgende Garantien: Die Garantiezeit beträgt 24 Monate ab Lieferung des Gerätes, die durch den Original-Kaufbeleg bestätigt werden muss. Bei gewerblicher Nutzung und Mietnutzung verkürzt sich...
-
Seite 23: Explodiert
14 . EXPLODIERT DC361... -
Seite 25: Vertriebsgesellschaft
1 5. EG-KONFORMITÄTSERKLÄRUNG VERTRIEBSGESELLSCHAFT MILLASUR, SL RUA EDUARDO PONDAL, Nr. 23 PISIGÜEIRO 15688 OROSO - A CORUÑA SPANIEN EG-KONFORMITÄTSERKLÄRUNG In Übereinstimmung mit den verschiedenen CE-Richtlinien wird hiermit bestätigt, dass die in diesem Dokument bezeichnete Maschine aufgrund ihrer Konstruktion und Konstruktion sowie gemäß dem vom Hersteller aufgedruckten CE-Zeichen den einschlägigen und grundlegenden Gesundheits- und Sicherheitsanforderungen...
