Inhaltszusammenfassung für Ceta 106

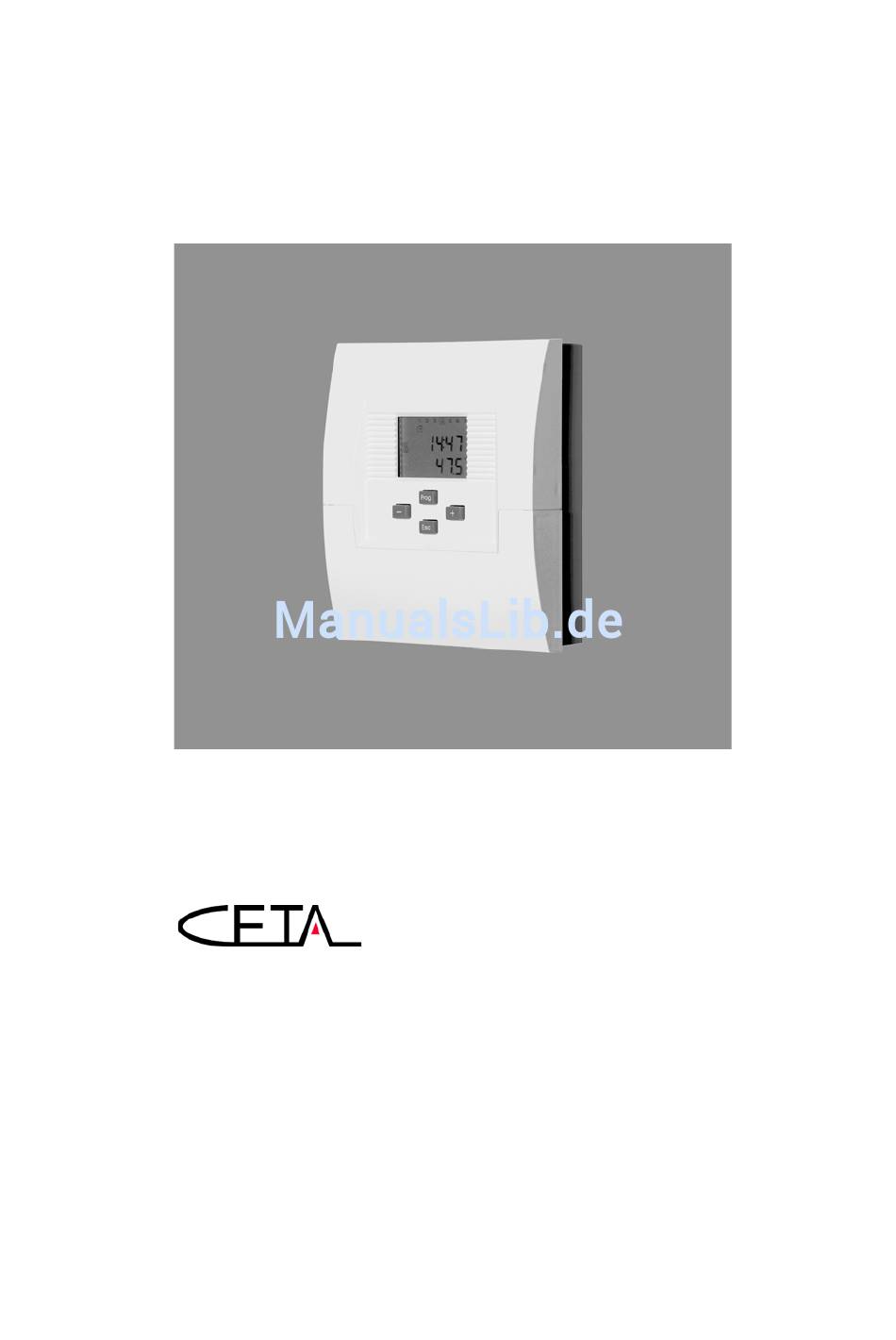

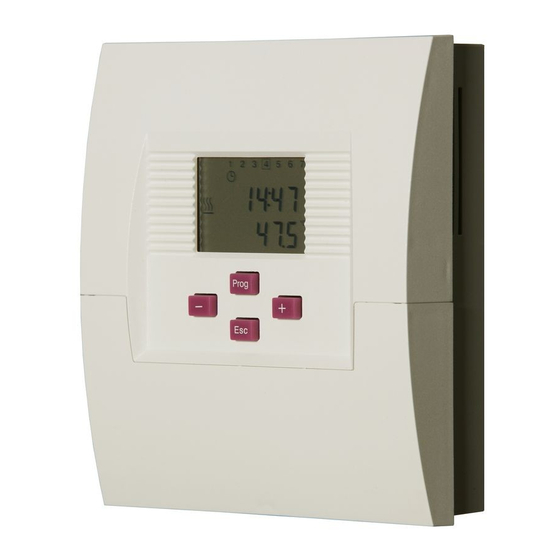

- Seite 1 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Betriebsanleitung Heizkreisregler mit Differenztemperaturregelung Ausgabe 1044-22 Art. 0450021017...
-
Seite 2: Inhaltsverzeichnis
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Lieferumfang ........................1 Allgemeines ........................1 Bestimmungsgemäße Verwendung ................1 Sicherheit ..........................1 Allgemeine Tastenfunktionen ..................2 Versionsanzeige (beim Start) ..................2 Grundanzeige ........................3 Direkt zugängliche Funktionen ..................4 Menüebene ........................5 Parameterbeschreibung ....................8 Montage ..........................17 Anschlussbild ........................18 Störungsbeseitigung ...................... 19 Widerstandswerte der Fühler ..................20 Konformitätserklärung .................... -
Seite 3: Lieferumfang
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Lieferumfang 1. 1x Zentralgerät CETA 106 5. 3x Kombischraube 4x35 mm 2. 1 x Außenfühler AF200 6. 3x Dübel U6 3. 1x Vorlaufanlegefühler VF202B 7. 2x Kabelklemme 4. 8x Schraube, Blech 2,9x19 mm Allgemeines Anlagen mit gemischtem Heizkreis werden über die Heizkreisregelung gesteuert. -
Seite 4: Allgemeine Tastenfunktionen
+ (Plus) bzw. - (Minus) •Parameter verändern •Menüpunkt wechseln •Verstellung verlassen •alten Wert beibehalten •Übergeordnete Menüebene anwählen Esc-Lang •Rücksprung in die Grundanzeige 2. Versionsanzeige (beim Start) c 106= Typenbezeichnung Ceta 106 1.5= Versionsanzeige (Diese kann durch Aktualisierung vom gezeigten Bei- spiel abweichen) -
Seite 5: Grundanzeige
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Grundanzeige 3. Grundanzeige Wochentag 14:47 Uhrzeit 44.0°C Temperatur F1 Wärmespeicher 1 Δ Anzeige Pumpenfunktion Erläuterung Symbole Anzeige Pumpenfunktion Heizkreis Automatikbetrieb Heizkreis nach Schaltzeitprogramm I oder II Heizbetrieb Heizkreis (Betriebsart AUTOMATIK oder HEIZEN) Reduzierter Betrieb Heizkreis (Betriebsart AUTOMATIK oder REDUZIERT) Stand by Heizkreis Sommerabschaltung Heizkreis Frostschutz Heizkreis... -
Seite 6: Direkt Zugängliche Funktionen
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Direkt zugängliche Funktionen 4. Direkt zugängliche Funktionen Handbetrieb Regler befindet sich im Handbetrieb — Aktivierung durch langes Betätigen der Taste — Beendigung der Funktion über die Taste Funktion: der Handbetrieb ermöglicht eine manuelle Inbetriebnahme des Heizkreises bzw. Emissionsmessung ohne automatische Funktio- nen. -
Seite 7: Menüebene
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Menüebene 5. Menüebene Grundanzeige Allgemeine Menüstruktur Prog Auswahl Parameter Menü 01 Prog 02:01 02:02 02:nn Menü 02 Parameter 01 Parameter 02 Letzter Parameter Prog Prog Wert 1 Abgleich Einstellung Parameterwert Rücksprung Rücksprung ohne Speichern Speichern Wert 2 Relaistest Auswahl Menüebene Wert n Menüstruktur Schaltzeiten Grundanzeige... -
Seite 8: Gesamtübersicht Menüebene
Fühler 2 Fühler 3 Fühler 4 Prog 28:01 28:02 28:03 28:04 Relaistest Relaistest 1 Relaistest 2 Relaistest 3 Relaistest 4 Prog X2: Funktion nur im Busverbund X3: Werden ausgeblendet bei Aktivierung Code 03:09 X4: Nur bei Anschluss von CETA RC... - Seite 9 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Menüebene 06:02 06:03 06:04 06:05 06:06 Mischer Auf/Zu Vorlauf ist Vorlauf soll Raum ist Raum soll 03:09 03:07 03:10 Code Heizungs- Antiblockierschutz Gesamtreset fachmann 06:06 06:07 06:08 06:09 06:10 Art des redu- Heizkennlinie / Heizsystem Anlagen- Sommerab- zierten Betriebs Steilheit (Exponent) frostschutz...
-
Seite 10: Parameterbeschreibung
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung 6. Parameterbeschreibung 01 Informationsebene Anzeige Bezeichnung Beschreibung 03:01 Außen ist Aktuelle Außentemperatur 03:02 Außen Langzeit Gemittelter Langzeitwert der Außentemperatur. Je nach einge- stellter Gebäudeart (03:04) wird der Wert länger oder kürzer gemittelt. 03:03 Außen min Minimaler Außentemperaturwert (0.00 bis 24.00 Uhr) 03:04 Außen max Maximaler Außentemperaturwert (0.00 bis 24.00 Uhr) - Seite 11 03:03 Busadresse Einstellbereich 31 … 35 Werkswert: Funktion: Wenn mehr als ein CETA 106 in einer Anlage über Datenbus ver- bunden werden muss jedes Gerät auf eine eindeutige Adresse eingestellt werden. 03:04 Gebäudeart Einstellbereich: 1: leichte Bauweise (Mittelwert über 6...
-
Seite 12: Parameter Heizkreis
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 03:05 Klimazone Einstellbereich: -50°C … 0°C Werkswert: -12°C Funktion: Unter der Klimazone versteht man den kältesten zu erwartenden Außentemperaturwert. 03:06 Automatische Aus- Einstellbereich: 0,5 ... 10 Min sprungzeit Werkswert: 2 Min Funktion: Wenn für die eingestellte Zeit keine Bedienung am Gerät erfolgt, springt die Anzeige in die Grundanzeige zurück. - Seite 13 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 06:04 Betriebsart Einstellbereich: 1: Automatik 2: Heizen 3: Reduziert 4: Standby Werkswert: Funktion: Automatik: Heizkreis arbeitet nach dem unter 06:05 zugeordneten Schaltzeitenprogramm im Betrieb Heizen bzw. Reduziert Heizen: Heizkreis arbeitet ununterbrochen nach der eingestellten Raum-Tag-Temperatur (06:02) Reduziert: Heizkreis arbeitet ununterbrochen nach der eingestellten Raum-Nacht-Temperatur (06:03)
- Seite 14 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 06:07 Heizkennlinie / Einstellbereich: 0,05…3,50 Steilheit Werkswert: 1,00 Funktion: Bestimmt die Heizkennlinie für den Heizkreis. 06:08 Heizsystem Einstellbereich: 1,00…10,00 (Exponent) Werkswert: 1,10 Funktion: Krümmungsverlauf der Heizkennlinie des Heizkreises. Empfehlung: 1,10: Fußboden- oder andere Flächenheizungen 1,30: Radiatorheizung 2,00: Konvektor- und Fußleistenheizungen...
- Seite 15 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 06:10 Sommerabschaltung Einstellbereich: AUS (----) 10 °C ... 30 °C Werkswert: 20°C Funktion: Abschalten des Heizbetriebs bei Außentemperaturen oberhalb der gewünschten Außentemperatur. 06:11 Pumpennachlauf Einstellbereich: 0,0…60,0 Min Werkswert: 5 Min Funktion: Diese Funktion bestimmt die Nachlaufzeit der Heizkreispumpe nach Abschalten des Heizkreises durch die Schaltzeiten.
- Seite 16 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 06:24 Laufzeit Stellantrieb Einstellbereich: 0…10 Min. Werkswert: 2 Min. Funktion: Mit dieser Enstellung kann das Regelverhalten des Mischers an die Laufzeit des Stellgliedes in Schritten von 0,1 Minuten (6 Sekunden) angepasst werden. 08 Parameter Delta-T Anzeige Bezeichnung Beschreibung...
- Seite 17 0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:07 Endabschalttempe- Einstellbereich: AUS (----) ratur 70 ... 210 °C Wärmelieferant Werkswert: Funktion: Die Pumpe schaltet unabhängig der Schaltdifferenzen zwangs- weise aus, wenn der Fühler Wärmelieferant F3 den eingestell- ten Wert überschritten hat. 08:08 Maximaltemperatur Einstellbereich: AUS (----) Wärmespeicher...
-
Seite 18: Uhrzeiteinstellung
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:20 Einschalttempera- Einstellbereich: 5 °C ... (Ausschalttemperatur -3K) tur Thermostat Werkswert: 30 °C Funktion: Δ Unterschreitet F3 den Einstellwert, schaltet die Pumpe T1 ein. 08:21 Ausschalttempera- Einstellbereich: (Einschalttemperatur +3K) ... 120 °C tur Thermostat Werkswert: 90 °C Funktion: Δ... -
Seite 19: Bohrbild Zur Wandmontage
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Montage 28 Relaistest Anzeige Bezeichnung Beschreibung 28:01 Test Ausgang 1 Einstellbereich: 0 = AUS 1 = EIN Werkswert: Funktion: Durch Veränderung des Wertes schaltet der Ausgang funktions- unabhängig die Heizkreispumpe ein und aus (Testfunktion). 28:02 Test Ausgang 2 Siehe 28:01 für Ausgang Mischer auf (Mischer auf) 28:03 Test Ausgang 3... -
Seite 20: Hutschienenbefestigung
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Anschlussbild Hutschienenbefestigung 1. Befestigungsfüsse in die Ausspa- rungen an der Hutschienenbefe- stigung einführen. 2. Haken durch Niederdrücken einra- sten. 8. Anschlussbild Gefahr! Der Anschluss ist nur vom authorisierten Elektrofachmann durchzufüh- ren! Vor Öffnen des Gerätes in jedem Fall stromlos schalten! 230V-Anschlüsse Niederspannungsanschlüsse... -
Seite 21: Störungsbeseitigung
Siehe 11-1 14-0 Unterbrechung Fühler F4 Siehe 11-0 14-1 Kurzschluss Fühler F4 Siehe 11-1 72-6 Datenbus CETA RC kein Signal Störung am Datenbus zum (Klemme RC) Raumgerät CETA RC beheben 73-2 Gerätebus Adresskollision Regelgeräte gleichen Typs auf (Klemme AB) unterschiedliche Bussadressen... -
Seite 22: Widerstandswerte Der Fühler
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Widerstandswerte der Fühler 10. Widerstandswerte der Fühler In Abhängigkeit der Temperatur: PT1000 (Option) VF202B, AF200, KVT20 (Option) T (°C) R (kOhm) T (°C) R (kOhm) 1,155 1,783 1,194 1,812 1,232 1,840 1,271 1,869 1,309 1,898 1,347 1,928 1,385 2,002 1,423 2,078 1,461... -
Seite 23: Konformitätserklärung
Konformitätserklärung 11. Konformitätserklärung Elektronikbau- und Vertriebs- GmbH Heisternerweg 8-12, 57299 Burbach EG - Konformitätserklärung Produktbezeichnung: Heizungsregler Typbezeichnung: CETA 106 Hersteller: EbV Elektronikbau- und Vertriebs- GmbH Heisternerweg 8-12 57299 Burbach Das bezeichnete Produkt stimmt mit den folgenden Europäischen Richtlinien überein: 89/336/EWG „Richtlinie des Rates zur Angleichung der Rechtsvorschriften der... -
Seite 24: Technische Daten
0450021017_104422_BA_CETA106_EbV_D_Monitor_Druck Technische Daten 12. Technische Daten Netzanschlussspannung: 230V +6%/ -10% Nennfrequenz: 50...60Hz Leistungsaufnahme: max. 2,1VA Sicherung: 6,3A Kontaktbelastung der Ausgangsrelais: 2 (2)A Umgebungstemperatur: -10...+50°C Lagertemperatur: -25...+80°C Schutzart: IP 30 Schutzklasse nach EN 60730: EG-Konformität: 89/336/EWG Gehäuseabmessungen: 145,5 x 161 x 48 mm (B x H x T) Gehäusematerial: ABS V0 Gewicht:...
