BESCHREIBUNG
Das Modul EU-MWN-1 230 ist ein drahtloses Gerät, dessen Aufgabe
darin besteht, beim Empfang einer entsprechenden Nachricht vom
Hauptsteuergerät betreffend der Notwendigkeit zur Aufheizung der
jeweiligen Zone einen Heizer oder andere elektrische Geräte ein- oder
auszuschalten.

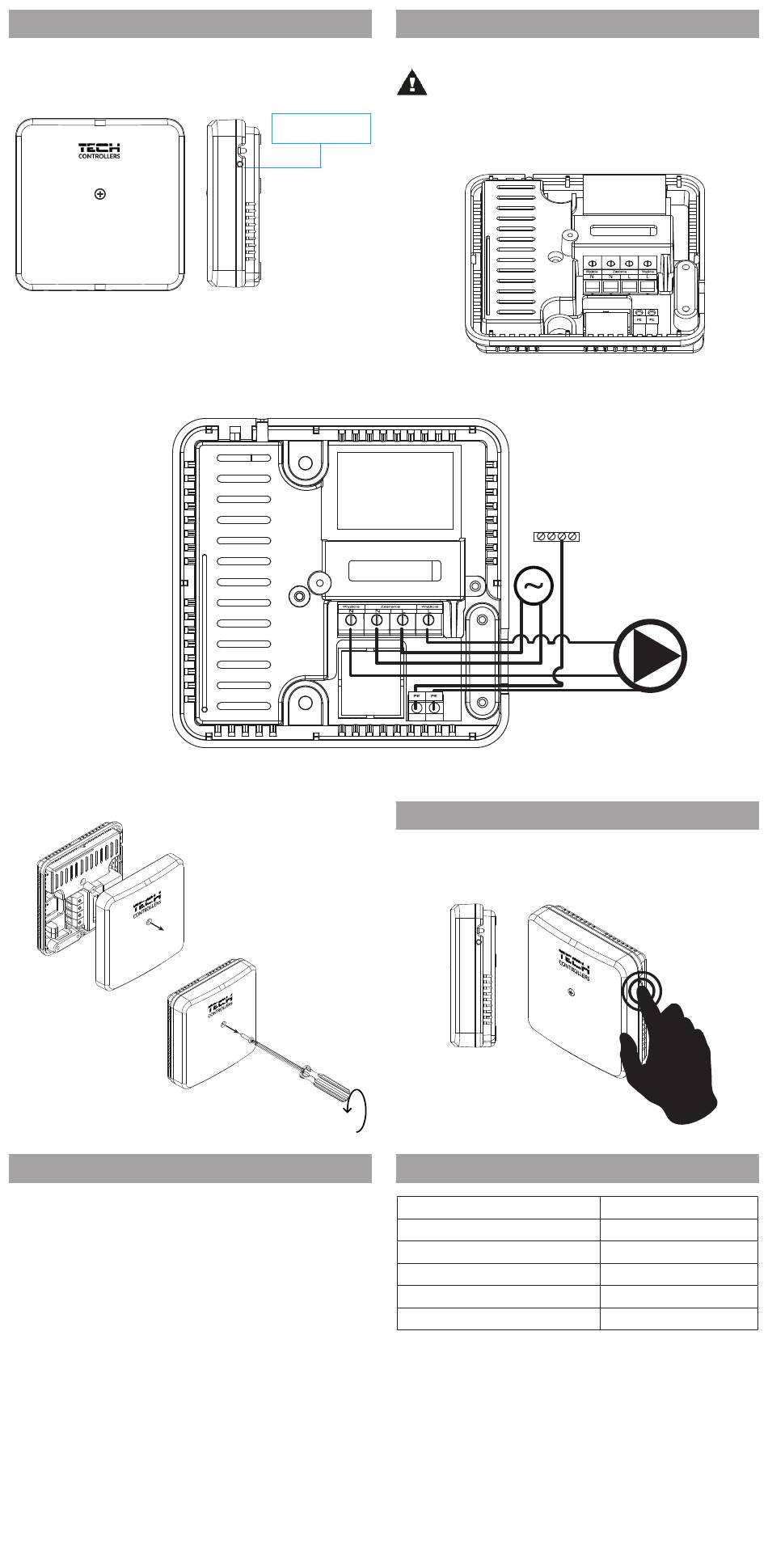

Die Verbindung des Moduls mit dem Heizgerät und der Steuerleiste ist in
den folgenden Diagrammen dargestellt:
Das folgende Schema zeigt die Montage der einzelnen Teile des Geräts:
ALARME
Im Gerät EU-MWN-1 230 sind die Kommunikationsintervalle auf
alle vier Minuten eingestellt. Falls keine Kommunikation mit dem
Hauptsteuergerät zustande kommt wird der Empfänger nach Ablauf von
15 Minuten automatisch den Kontakt trennen.
Die Montage ist ausschließlich durch Fachpersonal auszuführen.
Kopplungstaste
Um das Gerät zu registrieren, ist es notwendig:
• Wählen und aktivieren Sie im Hauptmenü des Steuergeräts die Option
Pairing (Registrierung)
• Dann die Pairing-Taste am MWN-1-230 Modul drücken
Netz
Leistungsaufnahme
Betriebstemperatur
Max. Belastung des Kontakts
Betriebsfrequenz
Max. Sendeleistung
Die im Dokument enthaltenen Fotos und Schemata dienen nur der
MONTAGE
WARNUNG
•
Es
besteht
Lebensgefahr
an unter Spannung stehenden Anschlüssen. Vor dem
Ausführen von Arbeiten am Modul muss dieses von der
Stromversorgung getrennt und vorsorglich gegen zufällige
erneute Verbindung gesichert werden.
•
Die fehlerhafte Verbindung von Leitungen kann zu einer
Beschädigung des Moduls führen!
PE
L
N
MODUL-REGISTRIERUNG
TECHNISCHE DATEN
Veranschaulichung.
Der Hersteller behält sich das Recht zu Änderungen vor.
durch
einen
Stromschlag
L
N
PE
100-240V/50-60Hz
<1W
5 ÷ 500C
<10A
868MHz
25mW
