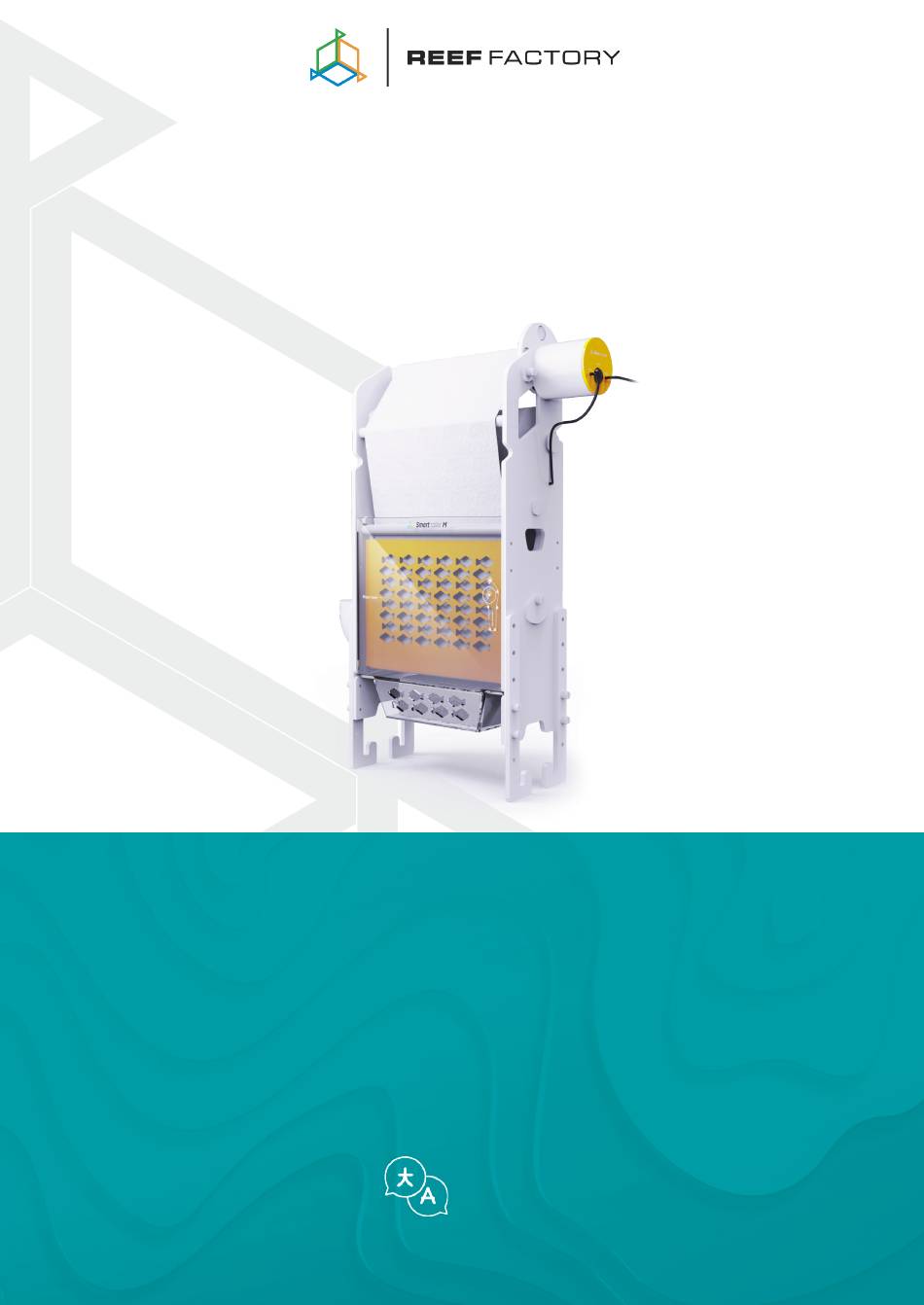

ver. 2.0.2
Smart roller
Betriebsanleitung
Sehr geehrter Kunde, wir danken Ihnen für Ihren Einkauf.
Deutsch
www.reeffactory.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Reef Factory smart roller

  • Seite 1 2.0.2 Smart roller Betriebsanleitung Sehr geehrter Kunde, wir danken Ihnen für Ihren Einkauf. Deutsch www.reeffactory.com...
  • Seite 2: Inhaltsverzeichnis

    WICHTIGE INFORMATIONEN! Lesen Sie vor der Einrichtung und Benutzung des Geräts die gesamte Bedienungsanleitung sorgfältig durch. Es kann zu leichten inhaltlichen Unterschieden zwischen der Darstellung auf dem Bildschirm des Geräts und den Beschreibungen im Handbuch kommen Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 3: Zusammensetzung Des Sets

    12. Klappe zur Mengeneinstellung 5. Rolle für sauberes Vlies 13. Korbverriegelungsschraube 6. Verbrauchte Vliesstoffrolle 14. Schraube Typ A 7. Gebrauchte Ersatz-Wickelwalze für Vliesstoffe 15. Schraube Typ B 8. Korb für Filtermedien Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 4: Montage Des Geräts

    II. Montage des Geräts Entfernen Sie den Vlies-Spannkorb sowie den Filtermedien- und Absorberkorb. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 5 Wenn Sie das Gerät aufhängen möchten, schrauben Sie die Halterungen wie in Abbildung 2 gezeigt ein. Du kannst einen Schraubenzieher verwenden, um die Schrauben reinzuschauben. Achte bitte besonders auf die Kraft, mit der die Kunststoffschrauben eingeschraubt werden, um sie nicht zu beschädigen. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 6 Mit der kürzeren Schraube (Typ B) schrauben Sie den Deckel der Wasserdurchflusskontrolle in die geschlossene Position. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 7 Schrauben Sie den Wasserzulaufstutzen mit den 3 längeren Schrauben (Typ A) fest. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 8 Schrauben Sie den Antrieb der Aufrollvorrichtung mit den kürzeren Schrauben (Typ B) an der dafür vorgesehenen Stelle fest. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 9 Schrauben Sie den Halter des Füllstandssensors mit den kürzeren Schrauben (Typ B) an den Käfig. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 10 Schrauben Sie die Mutter am Füllstandssensor ab, schieben Sie ihn in die Halterung und ziehen Sie ihn fest. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 11 Packen Sie die Vliesrolle aus, ohne den Aufkleber zu beschädigen, und führen Sie das Vlies durch das Gerät. Lassen Sie auf der rechten Seite mindestens 30 cm Vlies über. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 12 Setzen Sie den Vlies-Spannkorb ein. Vergewissern Sie sich, dass sich der Sensor auf der Seite des Antriebs befindet. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 13 Drehen Sie die flachen Shrauben ein, um den Korb zu fixieren, und stecken Sie dann die Rolle durch das Vlies. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 14 Legen Sie die Rolle in den dafür vorgesehenen Halter. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 15 Achten Sie auf die Form der Antriebswelle, sie hat eine spezielle Einkerbung, um ein Durchrutschen des Motors zu verhindern. Schieben Sie die Walze rein, indem Sie die 2 Teile passend zusammenfügen. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 16 Schließen Sie das Gerät an die Stromversorgung und das Stromnetz an und ziehen Sie die Spule fest, indem Sie die Taste "Manual" gedrückt halten. Das manuelle Aufwickeln sollte nur bei aufgelegter Vliesrolle erfolgen. Wenn sie nicht vorhanden ist, wird die Maschine blockiert. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 17 Setzen Sie den Medienkorb in das Gehäuse ein, heben Sie ihn an und schieben Sie ihn in die Kerben, die verhindern, dass er herausrutscht. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 18 Installieren Sie das Gerät im Technikbecken und schließen Sie die Wasserversorgung an. Der Anschluss ist in Winkel und Durchmesser einstellbar. Passen Sie die Verbindung an Ihre Bedürfnisse an. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 19 Sobald sich der Wasserabfluss stabilisiert hat, stellen Sie den Wasserstand im Gerät ein, indem Sie die Klappe so verschieben, dass sich das Wasser im Gerät auf dem "Water level" befindet. Schließen Sie das Gerät an die Stromversorgung an und fahren Sie mit der Gerätekonfiguration fort. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 20: Erstmalige Konfiguration

    „Aquarium hinzufügen“ in der unteren linken Ecke des Bildschirms und geben Sie die erforderlichen Informationen ein. Wenn Sie Ihr Aquarium bereits in der Smart Reef App haben, fahren Sie mit dem nächsten Schritt fort. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 21 Sie die Anwendung verwenden. Dadurch kann die App Geräte leichter mit WiFi-Netzwerken verbinden. Wählen Sie aus der Bildlaufliste das Gerät aus, das Sie zu Ihrem Smart Reef-Konto hinzufügen möchten und drücken Sie „WEITER". Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 22 Name oder das Passwort für Ihren Router solche Zeichen enthält, ändern Sie diese in den Einstellungen Ihres Routers. HINWEIS: Reef Factory-Geräte unterstützen nur das 2,4-GHz-WiFi-Netzwerkband. Wenn Ihr Router das 2,4-GHz- und 5-GHz-Bänder erzeugt, geben Sie den Namen des 2,4-GHz-Netzwerks an.
  • Seite 23 Erlauben Sie der Smart reef App, sich vorübergehend zu verbinden, um das WiFi-Netzwerk einzurichten. Herzlichen Glückwunsch! Ihr Gerät wurde korrekt zu Ihrem Smart Reef-Konto hinzugefügt und wird innerhalb von 60 Sekunden in der Geräteliste erscheinen. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 24: Konfiguration Des Gerätebetriebs

    Wählen Sie aus der Liste aus, wie lange im Voraus Sie über das Auslaufen des Filtervlieses informiert werden möchten. Sobald Sie sich bei Ihrem Konto angemeldet haben, fahren Sie mit dem nächsten Schritt fort. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 25: Konfiguration Des Neuen Filtervlieses

    Bestätigen Sie dann die Auswahl. Von nun an zeigt Ihnen das Menü der Maschine die verbleibende Vliesmenge auf der Rolle, die geschätzte Restlaufzeit und die Statistik des aktuellen und der vorherigen Tage. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 26: Austausch Des Verbrauchten Filtervlieses

    Lösen Sie die Schrauben, mit denen der Vliesspannkorb befestigt ist, und ziehen Sie den Korb mit dem Füllstandssensor heraus. Entfernen Sie das gebrauchte Vlies von den Rollen und entsorgen Sie es in einem geeigneten Abfallbehälter. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 27 Packen Sie das neue Vlies aus und führen Sie es durch das Gerät, wobei Sie auf der rechten Seite mindestens 30 cm frei lassen. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 28 Setzen Sie den Vliesspannkorb in das Gerät und schrauben Sie ihn mit den flachen Schrauben fest, dann setzen Sie das neue Vlies zusammen mit der Rolle in die Halterung ein. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 29 Kleben Sie das Vlies mit Hilfe des Etiketts von der Verpackung auf die leere Wickelrolle, wickeln Sie 3 Lagen auf und montieren Sie es auf die Antriebswelle. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 30 Schließen Sie das Gerät an die Stromversorgung und das Stromnetz an und spannen Sie die Vliesrolle durch Gedrückthalten der Taste "Manuell", dann schließen Sie die Wasserzufuhr an. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 31 Bestätigen Sie dann die Auswahl. Von nun an zeigt Ihnen das Menü der Maschine die verbleibende Vliesmenge auf der Rolle, die geschätzte Restlaufzeit und die Statistik des aktuellen und der vorherigen Tage. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 32: Zurücksetzen Des Geräts Auf Die Werkseinstellungen

    Geben Sie im nächsten Schritt Ihr neues Passwort ein und drücken Sie "OK", und bestätigen Sie dann das neue Passwort und drücken Sie "OK". Herzlichen Glückwunsch! Ihr Passwort wurde erfolgreich geändert. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 33: Gerät Aktualisieren

    Minuten abgeschlossen ist, setzen Sie das Gerät zurück. Überprüfen Sie nach der Aktualisierung die Einstellungen Ihres Geräts. In einigen Fällen kann es vorkommen, dass die Einstellungen durch die Aktualisierung geändert oder auf die Werkseinstellungen zurückgesetzt werden. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 34: Informationen Und Warnungen

    Elektronik-Altgeräten trägt dazu bei, schädliche Folgen für die menschliche Gesundheit und die Umwelt zu vermeiden, die sich aus dem Vorhandensein gefährlicher Bestandteile und der unsachgemäßen Lagerung und Handhabung solcher Geräte ergeben. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 35 Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: https://download.reeffactory.com/instructions/thermocontrol/ThermoControlCE.pdf 4. Die von Reef Factory hergestellten Geräte sind nur für den Heimgebrauch oder für Geschäfte der Aquaristikindustrie bestimmt, sie sind nicht für industrielle Anwendungen vorgesehen. 5. Das Gerät eignet sich für die Dosierung von ungefährlichen Flüssigkeiten, wie z. B. ätzenden Stoffen, hochkonzentrierten Säuren oder brennbaren Stoffen.
  • Seite 36: Garantiebedingungen

    XI. Garantiebedingungen Reef Factory Ltd. übernimmt keine Garantie für den ununterbrochenen oder fehlerfreien Betrieb dieses Produkts. Die Garantie deckt nur technische Hardwareprobleme ab, die während der Garantiezeit auftreten und unter normalen Einsatzbedingungen. 1. Für die von Reef Factory hergestellten Geräte gilt eine Garantiezeit von: 24 Monate für Verbraucher und Geschäftskunden, die Verbraucherprodukte verwenden.
  • Seite 37 Durch die Garantie werden die Rechte des Käufers im Rahmen der gesetzlichen Gewährleistung für Mängel der verkauften Waren nicht ausgeschlossen, eingeschränkt oder ausgesetzt. 14. Das reparierte oder ausgetauschte Produkt kann neue oder überholte Komponenten enthalten. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 38 21. Der Garantiegeber haftet nicht für direkte oder indirekte Schäden, die durch eine Fehlfunktion oder einen Ausfall des Geräts verursacht werden, oder für Schäden, die während der Reparatur oder des Austauschs des Geräts auftreten und mit der Unmöglichkeit der Nutzung des Geräts zusammenhängen. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 39: Technische Informationen

    12V DC 1A / 100V-230VAC 50-60Hz (AC-DC adapter) Abmessungen (mm) 375x121x479 mm Waga 3120 g Das Gerät wird je nach Land, in dem es eingesetzt werden soll, mit verschiedenen Versionen von Netzkabeln und Steckdosen hergestellt. Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
  • Seite 40: Wissensdatenbank Und Technische Unterstützung

    Brauchen Sie unsere Hilfe? Besuchen Sie unsere Wissensdatenbank! Help Center - Jira Service Management Haben Sie noch weitere Fragen? Verwenden Sie das Formular unter dem obigen Link oder mailen Sie uns - support@reeffactory.com Reef Factory 2023 Gebrauchsanweisung für den Smart roller ©...
