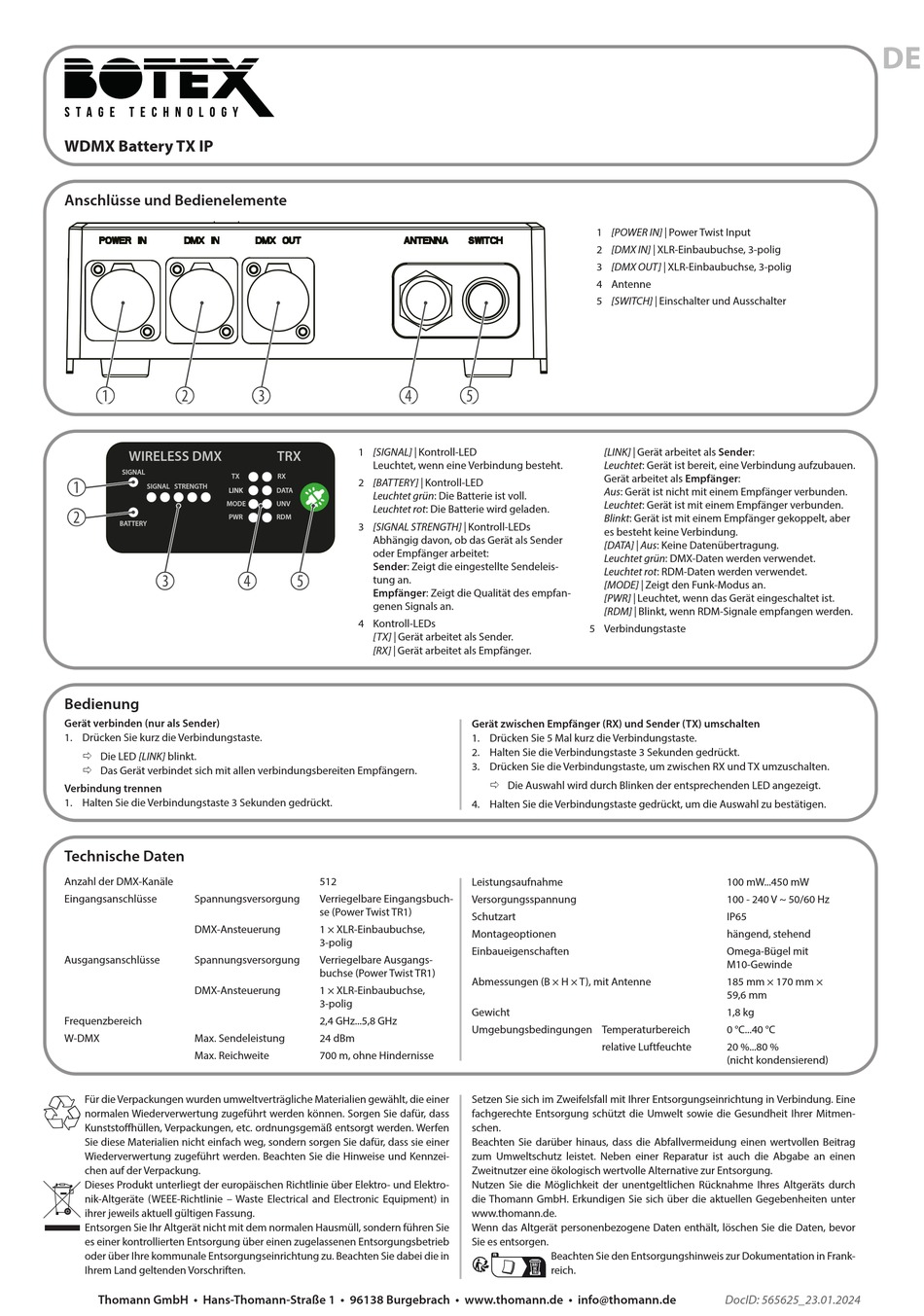

WDMX Battery TX IP
Anschlüsse und Bedienelemente
ö
#
WIRELESS DMX
SIGNAL
TX
ö
SIGNAL STRENGTH
LINK
MODE
#
PWR
BATTERY
$
%
Bedienung
Gerät verbinden (nur als Sender)
1. Drücken Sie kurz die Verbindungstaste.
Ö Die LED [LINK] blinkt.
Ö Das Gerät verbindet sich mit allen verbindungsbereiten Empfängern.
Verbindung trennen
1. Halten Sie die Verbindungstaste 3 Sekunden gedrückt.
Technische Daten
Anzahl der DMX-Kanäle
Eingangsanschlüsse
Spannungsversorgung
DMX-Ansteuerung
Ausgangsanschlüsse
Spannungsversorgung
DMX-Ansteuerung
Frequenzbereich
W-DMX
Max. Sendeleistung
Max. Reichweite
Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer
normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass
Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen
Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer
Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzei-
chen auf der Verpackung.
Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektro-
nik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in
ihrer jeweils aktuell gültigen Fassung.
Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll, sondern führen Sie
es einer kontrollierten Entsorgung über einen zugelassenen Entsorgungsbetrieb
oder über Ihre kommunale Entsorgungseinrichtung zu. Beachten Sie dabei die in
Ihrem Land geltenden Vorschriften.
Thomann GmbH • Hans-Thomann-Straße 1 • 96138 Burgebrach • www.thomann.de • info@thomann.de
$
%
1 [SIGNAL] | Kontroll-LED
TRX
Leuchtet, wenn eine Verbindung besteht.
RX
2 [BATTERY] | Kontroll-LED
DATA
Leuchtet grün: Die Batterie ist voll.
UNV
Leuchtet rot: Die Batterie wird geladen.
RDM
3 [SIGNAL STRENGTH] | Kontroll-LEDs
Abhängig davon, ob das Gerät als Sender
oder Empfänger arbeitet:
Sender: Zeigt die eingestellte Sendeleis-
&
tung an.
Empfänger: Zeigt die Qualität des empfan-
genen Signals an.
4 Kontroll-LEDs
[TX] | Gerät arbeitet als Sender.
[RX] | Gerät arbeitet als Empfänger.
512
Verriegelbare Eingangsbuch-
se (Power Twist TR1)
1 × XLR-Einbaubuchse,
3-polig
Verriegelbare Ausgangs-
buchse (Power Twist TR1)
1 × XLR-Einbaubuchse,
3-polig
2,4 GHz...5,8 GHz
24 dBm
700 m, ohne Hindernisse
1 [POWER IN] | Power Twist Input
2 [DMX IN] | XLR-Einbaubuchse, 3-polig
3 [DMX OUT] | XLR-Einbaubuchse, 3-polig
4 Antenne
5 [SWITCH] | Einschalter und Ausschalter
&
[LINK] | Gerät arbeitet als Sender:
Leuchtet: Gerät ist bereit, eine Verbindung aufzubauen.
Gerät arbeitet als Empfänger:
Aus: Gerät ist nicht mit einem Empfänger verbunden.
Leuchtet: Gerät ist mit einem Empfänger verbunden.
Blinkt: Gerät ist mit einem Empfänger gekoppelt, aber
es besteht keine Verbindung.
[DATA] | Aus: Keine Datenübertragung.
Leuchtet grün: DMX-Daten werden verwendet.
Leuchtet rot: RDM-Daten werden verwendet.
[MODE] | Zeigt den Funk-Modus an.
[PWR] | Leuchtet, wenn das Gerät eingeschaltet ist.
[RDM] | Blinkt, wenn RDM-Signale empfangen werden.
5 Verbindungstaste
Gerät zwischen Empfänger (RX) und Sender (TX) umschalten
1. Drücken Sie 5 Mal kurz die Verbindungstaste.
2. Halten Sie die Verbindungstaste 3 Sekunden gedrückt.
3. Drücken Sie die Verbindungstaste, um zwischen RX und TX umzuschalten.
Ö Die Auswahl wird durch Blinken der entsprechenden LED angezeigt.
4. Halten Sie die Verbindungstaste gedrückt, um die Auswahl zu bestätigen.
Leistungsaufnahme
Versorgungsspannung
Schutzart
Montageoptionen
Einbaueigenschaften
Abmessungen (B × H × T), mit Antenne
Gewicht
Umgebungsbedingungen Temperaturbereich
relative Luftfeuchte
Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Eine
fachgerechte Entsorgung schützt die Umwelt sowie die Gesundheit Ihrer Mitmen-
schen.
Beachten Sie darüber hinaus, dass die Abfallvermeidung einen wertvollen Beitrag
zum Umweltschutz leistet. Neben einer Reparatur ist auch die Abgabe an einen
Zweitnutzer eine ökologisch wertvolle Alternative zur Entsorgung.
Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch
die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter
www.thomann.de.
Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor
Sie es entsorgen.
Beachten Sie den Entsorgungshinweis zur Dokumentation in Frank-
reich.
DE
100 mW...450 mW
100 - 240 V ~ 50/60 Hz
IP65
hängend, stehend
Omega-Bügel mit
M10-Gewinde
185 mm × 170 mm ×
59,6 mm
1,8 kg
0 °C...40 °C
20 %...80 %
(nicht kondensierend)
DocID: 565625_23.01.2024
