FRAMA Folder P900-M Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für FRAMA Folder P900-M
Inhaltszusammenfassung für FRAMA Folder P900-M

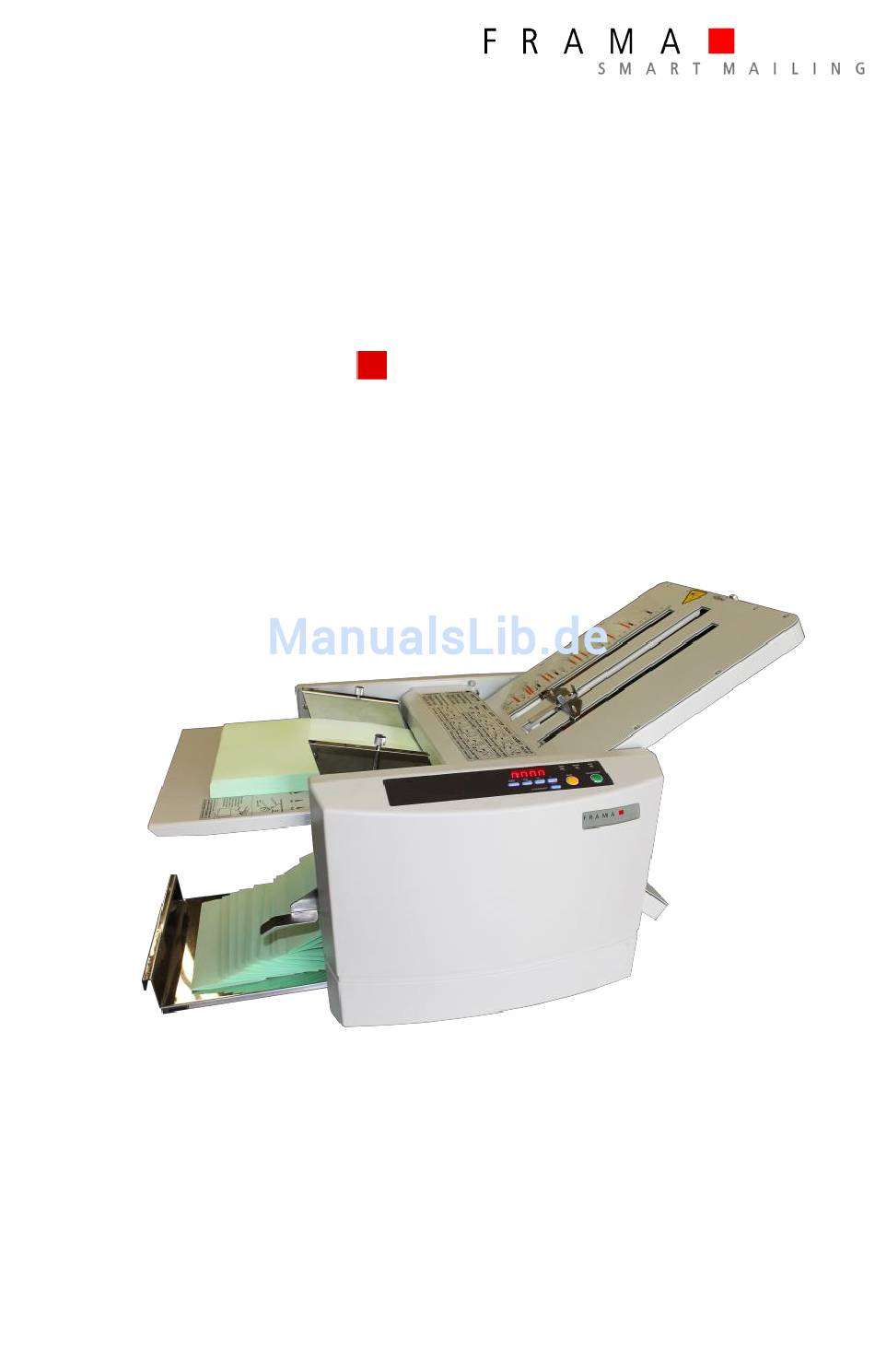

- Seite 1 Bedienungsanleitung F R A M A FOLDER P900-M...
-
Seite 3: Inhaltsverzeichnis
INHALT Sicherheitshinweise Vor Inbetriebnahme Bei Installation beachten Mitgeliefertes Zubehör Maschinenteile Bedienfeld Bedienung Inbetriebnahme Falztaschen einsetzen Papier anlegen Papierauslage einstellen Bedienung Falzposition einstellen Probefalze Falz gerade stellen Falzen/Zähler Falzvorgang anhalten Papierstau beheben Reinigung und Pflege der Maschine Behebungen von Störungen Technische Daten Service... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Gefahr Dieses Symbol steht für eine unmittelbare Gefahr für Leib und Leben von Personen. Nichtbeachtung der Anweisungen kann Gesundheitsschäden und schwere Verletzungen zur Folge haben. Achtung Dieses Symbol steht für eine gefährliche Situation, die auftreten könnte. Nichtbeachtung der Anweisungen kann leichte Verletzungen und Schäden an Gegenständen zur Folge haben. -
Seite 5: Vor Inbetriebnahme
Achtung Fassen Sie nicht in die Falztaschen und achten Sie darauf, dass keine Haare, Krawatten, Schmuck oder Kleidungsstücke in die Maschine geraten. Es besteht Verletzungsgefahr! Stellen Sie die Maschine auf einen stabilen Untergrund, nicht auf einen wackeligen Tisch oder schrägen Untergrund. Maschine nicht an einem feuchten oder staubigen Ort aufstellen. -
Seite 6: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Der Karton enthält folgendes Zubehör. Bitte überprüfen Sie, ob alles vollzählig vorhanden ist. Falls etwas fehlt, benachrichtigen Sie bitte Ihren Fachhändler. Bezeichnung Menge Abbildung Falztasche 1 Falztasche 2 Netzkabel Schutzhaube Bedienungsanleitung... -
Seite 7: Maschinenteile
Maschinenteile Bezeichnung Bezeichnung Abdeckung Falzwalzen Falztasche 1 Linke Abdeckung Bedienfeld Papiereinzugsrolle Papieranlagetisch Papierführung Falztasche 2 Verlängerung Anlagetisch Rechte Abdeckung Auslagerollen Hebel Anlagetisch Papieranlagetisch Ein/Aus Schalter Falzanschlag Buchse Netzanschluss Feineinstellung Falzposition Schutzschalter... -
Seite 8: Bedienfeld
Bedienfeld Bezeichnung Funktion Test-Taste Führt einen Probefalz durch. Startet und stoppt die Maschine. Start/Stop Taste Zähler löschen, Rückstellung nach Fehler. Clear/Reset Taste Eingabe der Anzahl bei subtrahierendem Zifferntaste Zähler. Zähler Zeigt Anzahl der Blätter. Leuchtet, wenn Papier zur Neige geht, Fehleranzeige zeigt Ort eines Papierstaus an. -
Seite 9: Papier Anlegen
Setzen Sie zunächst den vorderen Ausschnitt von Falztasche 2 auf den Stift (c) an der Maschine, dann den hinteren Ausschnitt auf den Stift (d). Achten Sie darauf, dass die Falztaschen richtig auf den Stiften sitzen und keine Spalten offen bleiben. Sonst kann kein korrekter Falz erfolgen. Auch können sich Falztaschen... -
Seite 10: 2.2 Bedienung
Stimmt die Position der Auslagerollen nicht, können Probleme entstehen (Papier wickelt sich z.B. um die Auslagerollen). * Die Länge des gefalzten Papiers kann je nach Falzart variieren. Tritt ein Papierstau in der Auslage auf, verstellen Sie die Rollen. Ziehen Sie den Auslagetisch so weit heraus, dass das gefalzte Papier gut abgelegt wird. -
Seite 11: Falz Gerade Stellen
Falz gerade stellen Wenn der Falz schief ist, z.B. weil das Papier schief geschnitten ist, können Sie den Einzugswinkel verändern. Drehen Sie den Einstellknopf nach rechts, wenn die Unterseite des gefalzten Papiers nach rechts verschoben ist. Drehen Sie den Knopf nach links, wenn die Unterseite des gefalzten Papiers nach links verschoben ist. -
Seite 12: Falzvorgang Anhalten
* Bedrucktes Papier muss vor dem Falzen durchgetrocknen, damit keine Farbe in die Maschine gelangt und die Einzugsrollen, Falzwalzen, etc. verschmutzt. Die Maschine startet in folgenden Fällen nicht oder hält an: Wenn die Start/Stop Taste gedrückt wird, aber kein Papier vorhanden ist. ... -
Seite 13: Behebungen Von Störungen
Behebungen von Störungen Problem Mögliche Ursache Behebung Papier wird nicht Bedrucktes Papier ist noch Bedrucktes Papier ausrei-chend eingezogen oder feucht. trocknen lassen. verrutscht Separationspad verschmutzt. Separationspad reinigen. Einzugsrollen verschmutzt. Reinigen Sie die Einzugs-rollen mit Regenerator. Einzugsrollen und Separa- Einzugsrollen und Separations- tionspad sind abgenutzt. -
Seite 14: Technische Daten
Technische Daten Modell Frama Folder P900-M Papierformat 128 x 182 mm (B6) bis 297 x 432 mm (A3) oder 5.0” x 7.0" bis11” x 17” Papierqualität 45 – 220 g/m (bis 135 g/m bei Einfachfalz) Falzarten Einfach, Altar, Doppelparallel, Wickel, Zickzack, Außenfalz... -
Seite 15: Service
Service Frama ist immer für Sie da, wenn Sie Fragen bzgl. Ihres Falzsystemes haben bzw. Service- Leistungen und Hilfe brauchen (www.frama.at). Bei Störungen setzen Sie sich vorab mit Frama in Verbindung. Hier können Sie auch einen Wartungsvertrag abschließen, um Ihr Gerät preisgünstig und dauerhaft in einem optimalen Zustand zu halten. - Seite 16 Frama Austria GmbH Neulinggasse 29/Top 9 1030 Wien Tel. 0800 225509 Fax 0800 225590...
