- Seite 1 TAME MACHINE Version 1.00 HANdbuCH...
-
Seite 2: Inhaltsverzeichnis
Handbuch Flame Tame macHine Version 1.00 inhalt 1. Kurzbeschreibung ..................3 2. erste Schritte / Hardware ................4 2.1 Modul Überblick 2.2 Anschluss an das Modularsystem (doepfer buss) 3. Keyboard ....................6 4. Quantizer ....................6 4.1 Eingang/Ausgang 4.2 Trigger/Link 4.4 Grundton... -
Seite 3: Kurzbeschreibung
1. KuRZBeScHReiBung das Euro-Rack-Modul „Tame machine“ ist eine Kombination aus Quantizer und beat Looper. QuanTiZeR SeKTiOn der Quantizer wandelt eine kontinuierliche Spannung am CV-Eingang im bereich von 0..+5V in eine gestufte Spannung am CV-Ausgang im bereich von 0..4,8V um. die einge- stellte Skale bestimmt die möglichen Stufen. -
Seite 4: Erste Schritte / Hardware

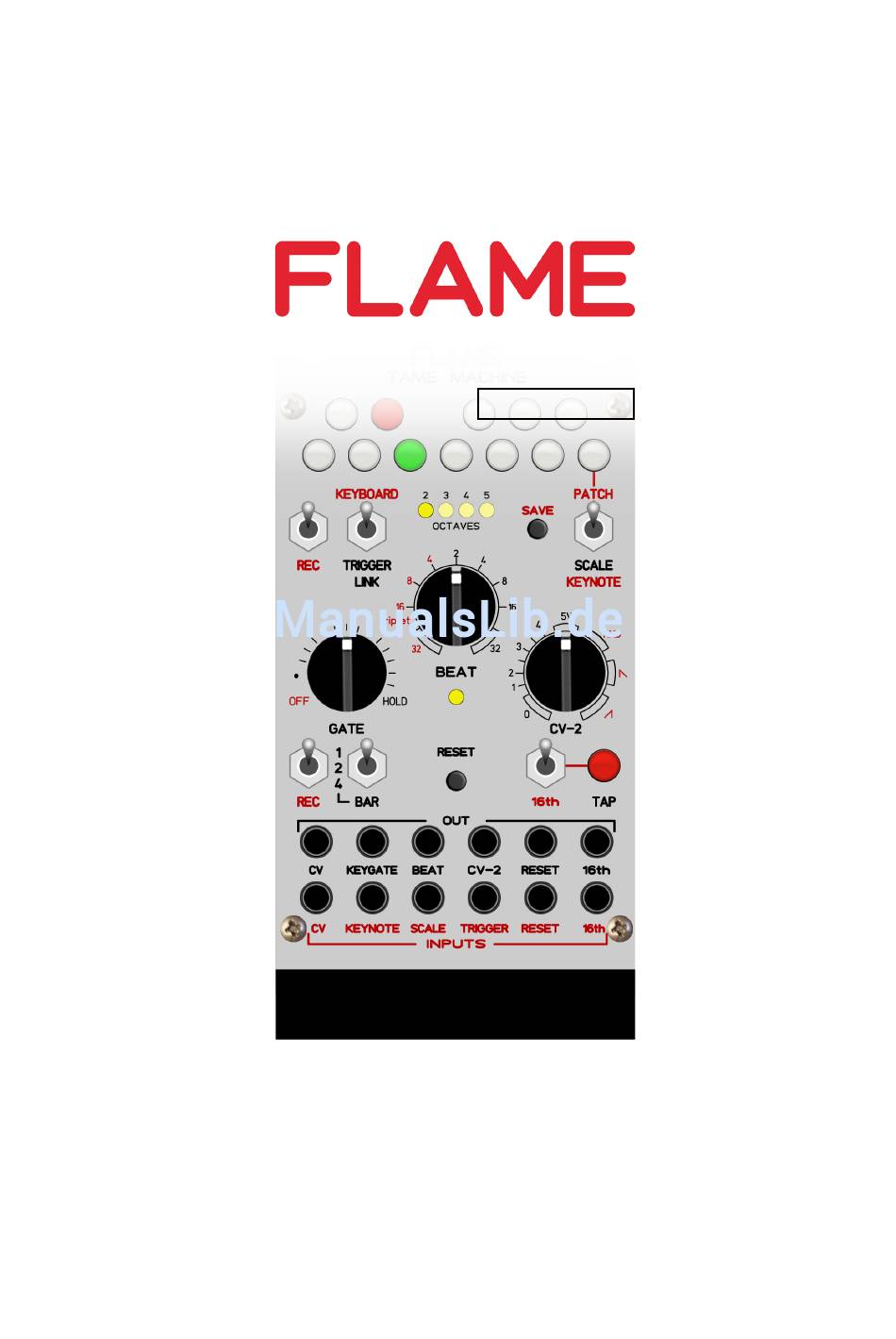

2. eRSTe ScHRiTTe / HaRdwaRe 2.1 modul Überblick a Ausgänge (obere Reihe von links nach rechts): 1 Keyboard 2 Schalter Record Note/Grundton - CV (CV-Quantizer) 3 Schalter Mode - Keygate (Gate vom Keyboard) 4 Oktaven Anzeige - beat (Impulsfolge der beat Sektion) 5 Taster Speichern - CV-2 (Spannung des CV-2 Reglers) 6 Schalter Patch/Skale/Grundton... -
Seite 5: Anschluss An Das Modularsystem (Doepfer Buss)
2.2 anschluss an das modularsystem (doepfer buss) das Modul wird mit angeschlossenem Flachbandkabel für den doepfer buss ausgeliefert. die rote Ader markiert -12Volt. Es sollte unbedingt auf die richtige Polung beim Anschluß geachtet werden. Falls das Modul versehentlich falsch gepolt wurde, verhindern Schutzdi- oden das sofortige Zerstören des Moduls (es kann aber nicht ausgeschlossen werden, daß... -
Seite 6: Keyboard
GATE 3. KeyBOaRd Steht Schalter 3 auf KEYbOARd, können die Taster wie ein Mini- keyboard verwendet werden (Note am Ausgang CV). bei gedrückter Taste geht KEYGATE auf High, bei losgelasener Taste geht KEYGATE auf ms Bereich Low. die Oktave der Note (1-5) wird mit dem CV-2 Regler zwischen 0..5 eingestellt und mit den Oktave-LEd’s angezeigt. -
Seite 7: Grundton
4.3 Skale So rufen Sie eine gespeicherte Skale manuell auf: Setze Schalter 6 auf PATCH (Schalter Mode 3 ist auf TRIGGER oder LINK). - wähle die bank mit der oberen Tasterreihe des Keyboards (red color) (Cis, dis, Fis, Gis=Presetbank 1-4, Ais=userbank 5) - wähle die Skale der bank (1-7) mit den unteren Tastern des Keyboards (green color) (Speicherplätze: C=1, d=2, E=3, F=4, G=5, A=6, H=7) So rufen Sie eine gespeicherte Skale automatisch per externer cV auf:... -
Seite 8: Beat-Looper
5. BeaT-lOOPeR 5.1 grundsätzliches der beat-Looper erzeugt eine Pulsfolge mit einstellbarer GATE-Länge und beat-Raster. das Tempo wird intern per TAP oder extern per 16tel-Pulsfolge bestimmt. das gespielte beat-Raster kann bis zu 4 Takte aufgezeichnet/geloopt werden (Siehe Kapitel 6). 5.2 Tempo/Synchronisation Ist der Tap-Schalter 15 in oberer Stellung, läuft die Sequenz mit internem Tempo. -
Seite 9: Reset
5.5 Reset Ein Reset setzt das beatpattern auf die EINS von Takt 1 und den Reset-Ausgang für eine 16tel-Länge auf High. Ein Reset kann manuell per RESET-Taster oder extern per High-impuls am RESET-Eingang ausgelöst werden. das Modul erzeugt automatisch bei jedem Taktanfang einen Resetimpuls mit 16tel Länge. der Reset-Impuls ist dann notwendig, wenn die Sequenz auf die EINS synchronisiert wer- den soll. -
Seite 10: Record-Und Loopfunktionen
6. RecORd-und lOOPFunKTiOnen RecORd: Aufnehmen in REC-Schalterstellung oben und Abspielen der Parameter in Schalterstellung unten. liSTe deR auFnaHme-weRTe: Rec-Schalter 2 (Schalter 3 in Stellung KEYbOARd): - Note vom Keyboard und CV-2 Reglerbewegung zwischen 1..5 (= Oktave der gewählten Note) Rec-Schalter 2 (Schalter 3 in Stellung TRIGGER oder LINK): - Grundton der Skale Achtung: beide Noten (Keyboard-Note und Skalen-Grundton) sind derselbe Wert! Rec-Schalter 11:... -
Seite 11: Anwendungen/Patch-Beispiele
7. anwendungen/PaTcH-BeiSPiele Trigger-delay, gaTe um verzögerte CV auszugleichen. ms bereich gaTe Manuell spielbares rhytmisiertes Filter (incl. Ton Quantisierung) Quantisierung von CV-Sequenzen incl. rhytmisiertes Filter... -
Seite 12: Anhang Und Technische Informationen
8. anHang und TecHniScHe inFORmaTiOnen 8.1 Technische details Eingänge: 0..+4,8V CV-KEYNOTE 1..+1,92V CV-SCALE 1..+3,84V TRIGGER 0/+5V RESET 0/+5V 16th 0/+5V Ausgänge: 0..+5V (Charakteristik: 1Volt/Oktave) CV-2 0..+5V KEYGATE +0,3/+10V bEAT +0,3/+10V RESET +0,3/+10V 16th +0,3/+10V Größe: 3HE, 14TE, 128,5mm x 70,8mm Strombedarf: max.180mA (+12V) max. -
Seite 13: Liste Externe Cv Für Skale
Firmware notwendig. Hinweis: dieser Vorgang überschreibt die user-Skalen. 8.5 Firmware update per uSB Mit Hilfe der Software FLIP von ATMEL ist es möglich ein Firmwareupdate durchzuführen. Eine detaillierte Beschreibung befindet sich im PDF-Dokument „Firmware-Update per USB“ auf der webseite: http://flame.fortschritt-musik.de... -
Seite 14: Zusatzinformationen
Gewährleistungszeitraum richtet sich nach den gesetztlichen Vorgaben der einzelnen Länder, in denen das Gerät vertrieben wird. Setzen Sie sich gegebenenfalls mit Ihrem Fach- händler/distributor in Verbindung oder senden Sie eine email an: service@flame.fortschritt-musik.de 9.2 Herstellungsrichtlinien Konformität: CE, RoHS, uL 9.3 entsorgung...
