Technaxx
* Gebrauchsanleitung
Solar Balkonkraftwerk 800W WiFi TX-274
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die
Gebrauchsanweisung und die Sicherheitshinweise sorgfältig durch.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie diese Gebrauchsanleitung zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
einem der bekannten Internetportale.
Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte
vergewissern Sie sich, dass Sie die neueste Gebrauchsanleitung verwenden, die Sie
auf der Website des Herstellers finden.
1
Modell: TX-274; Artikel Nr. 5121; 11/2023
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-274
Inhaltszusammenfassung für Technaxx TX-274
- Seite 1 Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte vergewissern Sie sich, dass Sie die neueste Gebrauchsanleitung verwenden, die Sie auf der Website des Herstellers finden. Modell: TX-274; Artikel Nr. 5121; 11/2023...
-
Seite 2: Inhaltsverzeichnis
Ermittlung der Leitungsreserve ..20 Anschluss des Solarmodul (DC- Support ..........21 Anschluss) ........9 Pflege und Wartung ......21 Anschluss des Mikrowechselrichters an das AC-Netz (AC-Anschluss) ..9 Konformitätserklärung ...... 21 Montage ........... 10 Entsorgung ........21 Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 3: Wichtige Hinweise Zum Start
Veränderung des Produkts durch nicht autorisiertes Servicepersonal, Aussetzen gegenüber ungewöhnlich korrosiven Materialien, Einführen von Fremdkörpern in das Gerät, Verwendung mit nicht zugelassenem Zubehör. ⚫ Beachten Sie alle Warnungen, Vorsichtsmaßnahmen und Sicherheitshinweise in der Gebrauchsanleitung und befolgen Sie diese. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 4: Sicherheitshinweise
⚫ Verwenden Sie das Gerät niemals nach einer Störung, z. B. wenn es ins Wasser gefallen ist oder auf andere Weise beschädigt wurde. ⚫ Der Hersteller übernimmt keine Verantwortung bei unsachgemäßer Verwendung infolge der Nichtbeachtung der Gebrauchsanleitung. ⚫ Modifikationen oder Veränderungen Produkt beeinträchtigen Produktsicherheit. Vorsicht! Es besteht Verletzungsgefahr! Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 5: Bestimmungsgemäße Verwendung
Festanschluss oder eine Schuko/Typ12 -Steckdose am öffentlichen Stromnetz betrieben werden. Der Mikrowechselrichter ist nicht für den mobilen Einsatz bestimmt. Veränderungen am Mikrowechselrichter sind generell verboten. Bei Änderungen, des Montageortes und damit neuer Gegebenheiten, sollten Sie eine Elektrofachkraft hinzuziehen. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 6: Vorsichtsmaßnahmen Bei Der Installation
Systeme dürfen nur von qualifiziertem Personal in Betrieb genommen und betrieben werden. Haftungsausschluss ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekte, zufällige, besondere Folgegefahren für Eigentum oder Leben, unsachgemäße Lagerung, was auch immer aus oder im Zusammenhang mit dem Gebrauch oder Missbrauch ihrer Produkte entsteht. -
Seite 7: Besonderheiten

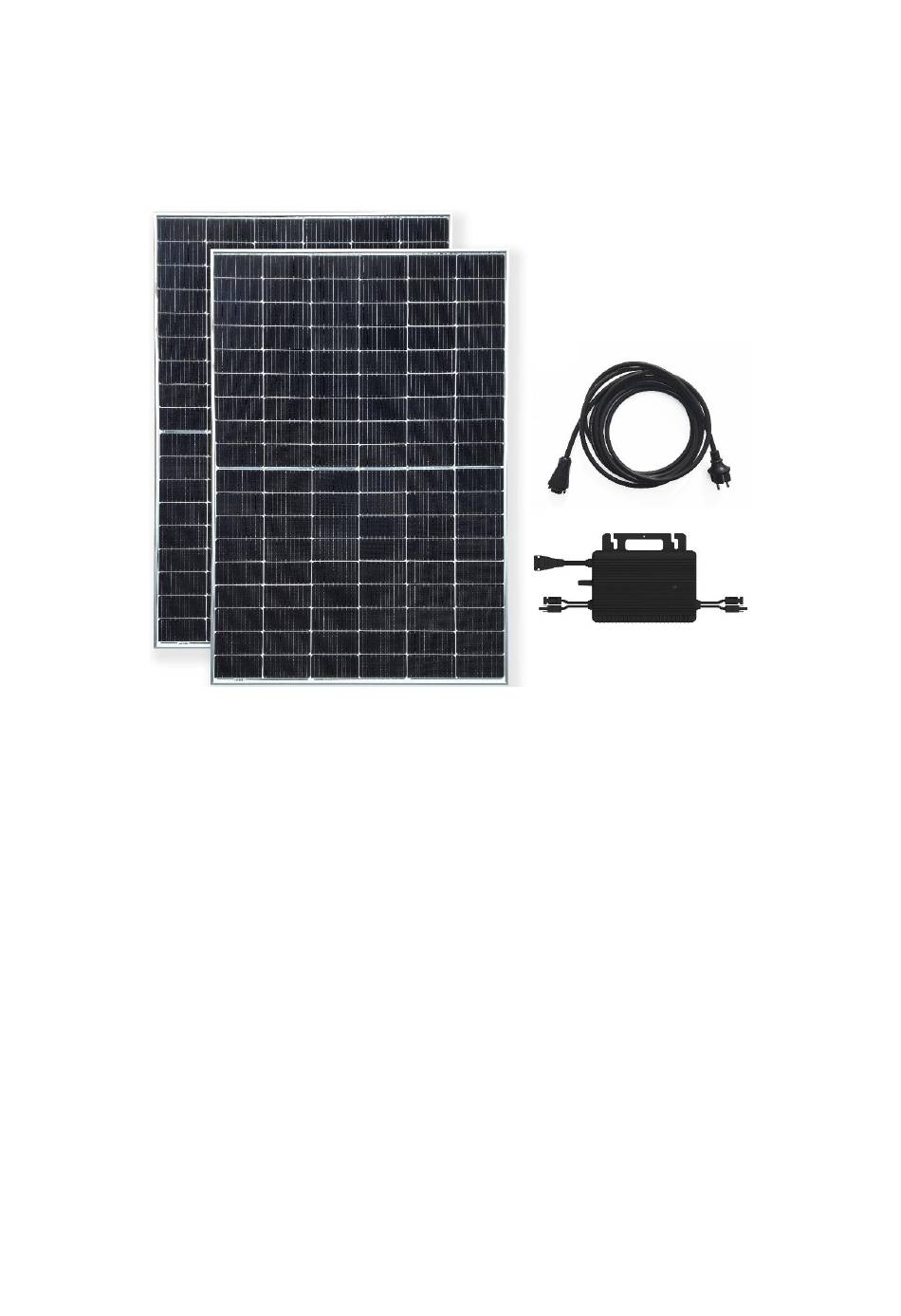

Einzelheiten des Produkts Inhalt der Verpackung: 1x PV-Mikrowechsel-richter 1x Anschlusskabel 2x Solarmodul 410W 1x Gebrauchsanleitung Produktübersicht PV-Mikro-Wechselrichter 800W HMS-800W-2T 1 AC-Anschluss an Steckdose (BC05) Antenne (WiFi) 2 Montageloch DC-Anschluss Solarmodul (MC4) 3 Erdungsanschluss LED-Anzeige Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 8: Vorbereitung
Wieland Steckerverbindung empfohlen. Eine Schuko/Typ13-Stecker Verbindung mit einer Schuko/Typ13-Steckdose ist ebenfalls möglich. VORSICHT! Beachten Sie bei der Installation alle örtlichen Vorschriften und Einschränkungen. VORSICHT! Der externe Schutzleiter wird über einen AC-Anschluss mit der Schutzleiterklemme des Mikrowechselrichters verbunden. Schließen Sie Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 9: Anschluss Des Solarmodul (Dc-Anschluss)
Mikrowechselrichters und des Anschlusskabels kann je nach Liefervariante das vorkonfektionierte AC-Stecksystem in Kombination mit einem AC-Kabel und einer konfektionierten BC05 IP68-Anschlussbuchse. Bei Montage eines Wieland-Steckers muss ein entsprechendes Verlängerungskabel mit vormontiertem BC05 IP68- Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 10: Montage
Rasen oder der Terrasse. ⚫ Die Beschwerung ist nach dem Gelände IV (Stadtgebiet), bei denen mindestens 15% der Fläche mit Gebäuden bebaut sind, deren mittlere Höhe 15m überschreitet, berechnet und kann bei anderen Höhen oder Geländestrukturen abweichen. Modell: TX-274; Artikel Nr. 5121; 11/2023... - Seite 11 Nachbarn entfernt sein. Die maximale Neigung des Untergrundes darf 5° betragen. ⚫ Eine Betonplatte sollte 9kg wiegen. ⚫ Prüfe, ob die Statik des Aufstellortes für die Photovoltaikanlage geeignet ist. Technaxx Deutschland übernimmt keine Haftung für die Eignung Deines Aufstellortes. Beschwere Deine Halterung unter Berücksichtigung des individuellen Wohnorts nachfolgenden Angaben.
-
Seite 12: Fassade
Hinweis: Wenn Wechselstrom anliegt, der Mikrowechselrichter aber nicht gestartet wird, kann für jeden Mikrowechselrichter mit einem Leistungsmesser eine Leistung von etwa 0,2 W gemessen werden. Bei dieser Leistung handelt es sich um Blindleistung, nicht um den Verbrauch aus dem Hausnetz. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 13: Wifi-Konfiguration
Folgen Sie den Anweisungen in der APP, um eine Anlage zu erstellen. Folgen Sie der APP, um die erforderlichen Informationen einzugeben. Hinweis: Es dauert bis zu 30 Minuten, bis die ersten Werte in der APP angezeigt werden. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 14: Webseite
• Enter account = Anmeldekonto, von der App erstellter Benutzername. • Enter password = Passwort, erstellt für die App-Anmeldung. Hinweis: Für die erste Registrierung und Konfiguration müssen Sie mit dem Hoymiles-DTU-WLAN-Access-Point per APP verbunden sein. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 15: Led-Status
2. Prüfen Sie alle Anschlusskabel auf äußere Schäden. 3. Prüfen Sie alle AC-seitigen Anschlüsse auf Beschädigungen oder Anschlussfehler. 4. Messen Sie an den Anschlusspunkten. Die angelegte Netzspannung darf den Wechselspannungsbereich von 180-275V nicht über- oder unterschreiten. Modell: TX-274; Artikel Nr. 5121; 11/2023... - Seite 16 Vermeiden Sie provisorische Reparaturen. Alle Reparaturen sollten nur mit Originalersatzteilen durchgeführt werden. Jeder Mikrowechselrichter sollte durch eine Sicherung geschützt sein, ein zentraler Trennschutz ist jedoch nicht erforderlich, es sei denn, dies ist in den nationalen Normen oder vom zuständigen Netzbetreiber vorgeschrieben. Modell: TX-274; Artikel Nr. 5121; 11/2023...
-
Seite 17: Technische Spezifikationen
Nächtliche Leistungsaufnahme (mW) <50 Mechanische Daten Temperaturbereich der Umgebung (°C) -40~+65 Temperaturbereich bei Lagerung (°C) -40~+85 Abmessungen (BxHxT)mm 261×180×35,1 Gewicht (kg) Schutzklasse Außenbereich (IP67) Kühlung Natürliche Umluft - keine Ventilatoren Länge des AC-Ausgangskabels (cm) Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 18: Anhang
Stromerzeugungsanlage (Leistung in Ampere) sein sollte. Sowohl Iz und Ig können der folgenden Tabelle für den unten aufgeführten beispielhaften Anwendungsfall entnommen werden. zulässige Strombelastbarkeit der Leitung Bemessungsstrom der Schutzeinrichtung (Leitungsschutzschalter) Bemessungsstrom der Stromerzeugungsanlage Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 19: Belastbarkeit Von Kupferleitungen
1,5mm , was die Leitung in einem typischen deutschen Haushalt widerspiegelt. Bei größerem Querschnitt oder einem anderen Leitungstyp ist die zulässige Strombelastbarkeit abweichend, sodass diese separat, entsprechend der DIN VDE 0298-4 zu betrachten ist. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 20: Ermittlung Der Leitungsreserve
⚫ Schließe die Mini-Solaranlage ausschließlich an eine fest angeschlossene Steckdose, niemals an eine Mehrfachsteckdose an. ⚫ Sollten bei Ihnen noch ältere Schraubsicherungen verbaut sein, tauschen Sie diese zwingend von 16A auf die nächst kleinere Sicherung aus. Modell: TX-274; Artikel Nr. 5121; 11/2023... -
Seite 21: Support
Reinigen Sie das Gerät nur mit einem trockenen oder leicht angefeuchteten, fusselfreien Tuch. Verwenden Sie keine Scheuermittel, um das Gerät zu reinigen. Konformitätserklärung Die EU-Konformitätserklärung kann unter der Adresse www.technaxx.de/ (in der unteren Leiste "Konformitätserklärung") angefordert werden. Entsorgung Entsorgung der Verpackung. Entsorgen Sie die Verpackung sortenrein.
