oxycom ROOFTOP3000 Kurzanleitung

I
3
4
2
1

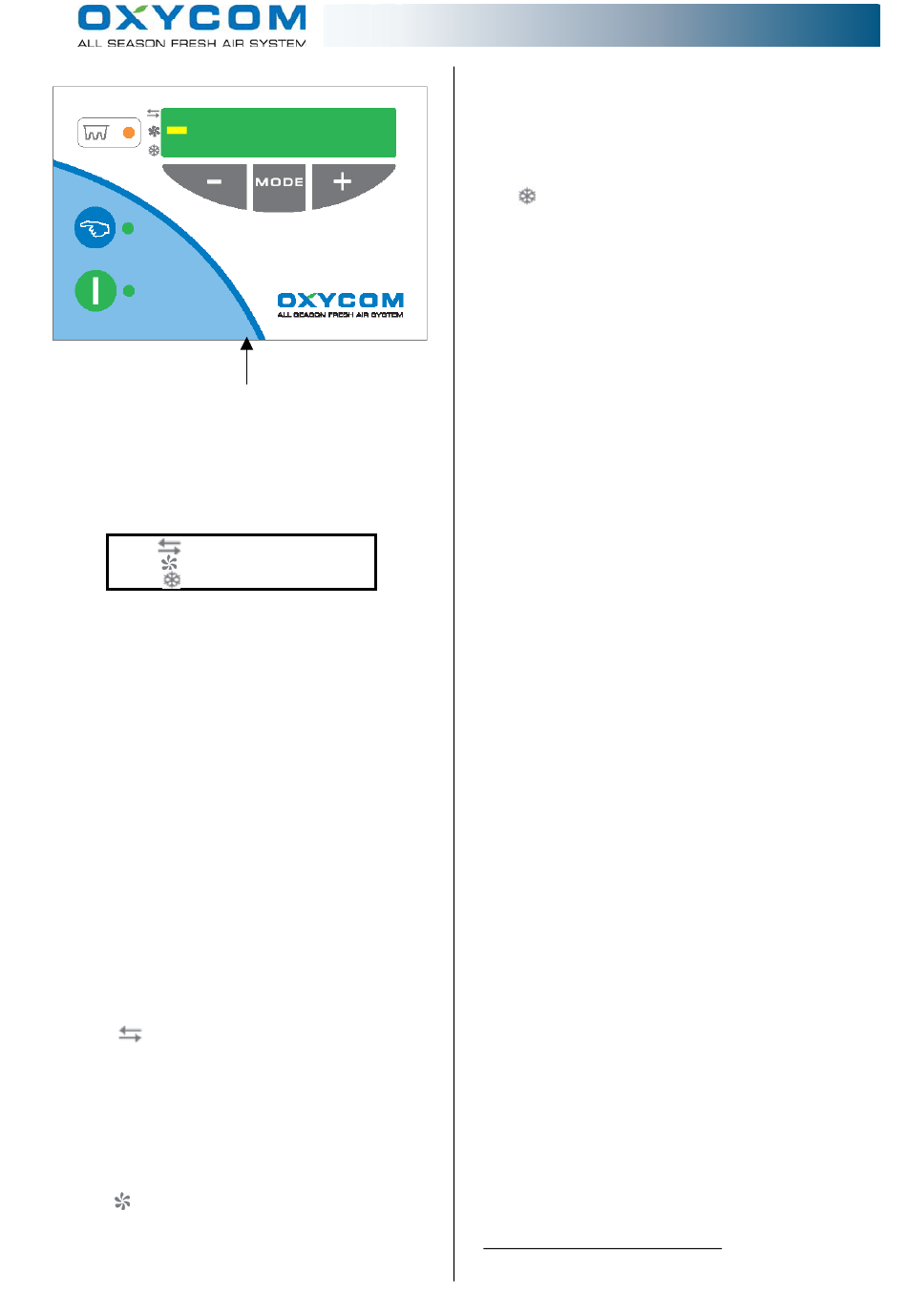

BEDIENPANEEL
FUNKTION DER TASTEN
1 an/aus; die LED brennt wenn an; siehe
STARTEN/STOPPEN;
2 automatisch / manuell; die LED brennt bei manuell;
3 Filter voll Meldung; die LED brennt bei ´voll´.
4 Temperatur niedriger / Ventilatorstellung niedriger /
zurückblättern in menu;
5 Display; die LED an der linken Seite zeigt die
Gerätefunktion an:
hoch: Wärmerückgewinnung (WRG),
mitte: Ventilieren,
niedrig: Kühlen.
Die überiche LED's zeigen die eingestelde
Temperatur.
6 MODE Taste;
7 Temperatur höher / Ventilatorstellung höher /
vorblättern in menu.
8 "S6"-service taste.
STARTEN MANUELL
Dies ist eine Einstellung wobei man selbst bestimmen
kann, mit welcher Luftmenge der Raum auf Temperatur
gehalten wird.
1 Drücken Sie auf Taste 1; die LED daneben geht an,
ein kurzer Piepton ertönt. Das Gerät ist eingeshaltet.
2 Falls nötig: drücken Sie auf Taste 2 bis die LED
daneben angeht. Der ROOFTOP steht jetzt auf
manuell. Die LED an der linken Seite im Display (5)
geht an.
3 Kontrollieren Sie den Arbeitsstatus des Apparats:
Siehe die position des LED an der linken Seite des
Displays (5).
Bemerkung:
Der ROOFTOP regelt ursprünglich auf Luftmenge. Mit
code A1 kann man der ROOFTOP schalten auf Luftmenge
oder regeln mit Thermostatbedienung (siehe
Installationsanleitung).
4a Für Stellung Wärmerückgewinnung (WRG)
Drücken Sie auf die Taste MODE (6) bis die LED an
der linken Seite des Displays oben steht. Das Gerät
arbeitet nun im Wärmerückgewinnungmodus
manuell. Bei Luftmenge ansteuern; Drücken Sie auf
die Tasten – (4) oder + (7) um die gewünste
Luftmenge ein zu stellen.
Bei Thermostatbedienung; Drücken Sie auf die
Tasten - (4) oder + (7) um die gewünste temperatur
ein zu stellen.
4b Für Stellung ventilieren
Drücken Sie auf die Taste MODE (6) bis die LED an
der linken Seite des Displays in der Mitte steht. Das
Gerät arbeitet nun im Ventilationsmodus manuell.
Bei Luftmenge ansteuern; Drücken Sie auf die
5
7
6
8
ROOFTOP3000 Quick Reference Guide
Tasten - (4) oder + (7) um die gewünste Luftmenge
ein zu stellen.
Bei Thermostatbedienung; Drücken Sie auf die
Tasten - (4) oder + (7) um die gewünste temperatuur
ein zu stellen.
Wenn gewünscht kann der ROOFTOP 50% mehr
Ventilatieluft liefern in stand 7 (= 4500 m
4c Für Stellung kühlen
Drücken Sie auf die Taste MODE (6) bis die LED an
der linken Seite des Displays unten steht. Das Gerät
arbeitet nun im Kühlmodus manuell. Bei Luftmenge
ansteuern; Drücken Sie auf die Tasten - (4) oder +
(7) um die gewünste Luftmenge ein zu stellen.
Bei Thermostatbedienung; Drücken Sie auf die
Tasten - (4) oder + (7) um die gewünste temperatuur
ein zu stellen.
Bemerkung:
Die werten von T1 und T2 in das unterliegend Menu,
befestigen oder der ROOFTOP wirklich in eingestelde
modus kann functionieren.
STARTEN AUTOMATISCH
Dies ist eine Einstellung bei der ROOFTOP der Raum auf
eine selbst eingegeben temperatuur bringt.
1 Drücken Sie auf Taste 1; die LED daneben geht an,
ein kurzer Piepton ertönt.
2 Falls notwendig: Drücken Sie auf Taste 2 bis die LED
daneben ausgeht. Der ROOFTOP steht auf
automatischen bedienung.
3 Drücken sie auf den Tasten – (4) oder + (7), die
Raumetemperatur wird gezeight auf der Display (5).
Mit der Tasten – (4) oder + (7) kann man die gewünste
Raumetemperatur einstellen. Nach fünf Sekunden
erscheint 'Auto' auf dem Display.
STOPPEN
Drücken Sie auf Taste 1. Die LED daneben geht aus.
WARTUNG
Auf dem Display erscheint ER 14 wenn das
entspannungsmittel nicht an der minimum Niveauschalter
richt.
Alljährlich
•
Kontrollieren Sie die Luftfilter(s) auf Verschmutzung;
reinigen oder ersetzen Sie diese falls notwendig. Die
Vorfilters sind von type EU3. Die weisse seite (= clean
air side) nach innen montieren.
•
Kontrollieren Sie das wassersysteem auf
wasserleckage und die Sprüher müssen noch gut
functionieren (testen mit code u3).
•
Kontrollieren Sie der Pressluftdruck des blauen
Hydrofoorkessels. Dieser Druck muss +/- 1.5 Bar
betragen.
•
Tank mit Entspannungsmittel eventuell zufüllen.
* Nicht Valid für der ROOFTOP Manuell.
3
/h).
*
Doc. NR.: 11565 augustus '05
