Montageanleitung
DE
AS-i Busabschluss
E70580
loading

Verwandte Anleitungen für IFM Electronic ASinterface E70580

Inhaltszusammenfassung für IFM Electronic ASinterface E70580

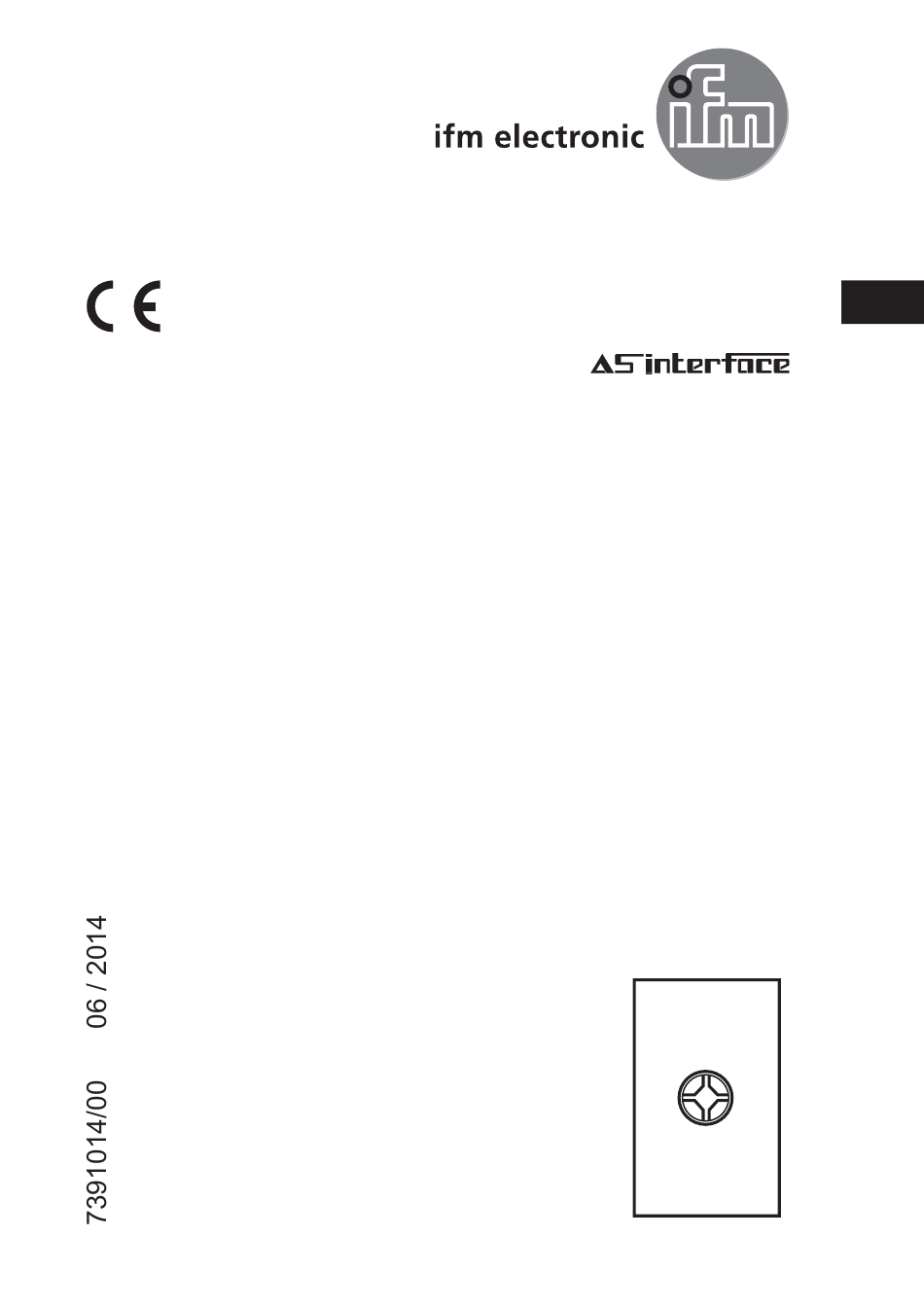

  • Seite 1 Montageanleitung AS-i Busabschluss E70580...

  • Seite 2: Sicherheitshinweise

    1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen.
  • Seite 3 ► Schraube 1 lösen (im Lieferumfang enthalten) und Busabschluss öffnen. ► Plane Montagefläche wählen und Busab- schluss auf der Montagefläche befestigen (Montagelöcher 1). Die Montageschrauben sind nicht im Lieferumfang enthalten. ► Das AS-i Kabel vorzugsweise in die obere Pro- filnut (2) einlegen (Abschlusswiderstand Z1). Sollte die erforderliche Signalqualität trotz einer Stranglänge von bis zu 200 m nicht ausreichend sein, das AS-i Flachkabel in die untere Profilnut...

  • Seite 4: Signalqualität Prüfen

    ► Oberteil schließen und Schraube (1) fest anzie- hen. Anzugsdrehmoment 1,65 Nm. ► Offene Flachkabelenden mit der Flachkabelenddichtung (E70413, optional zu bestellen) verschließen, um die Schutzart zu gewährleisten. Geeignet für AS-i Flachkabel in EPDM-, TPE- und PUR-Ausführung sowie Lei- tungsquerschnitten von 1,5 mm und 2,5 mm 5 Signalqualität prüfen Die Signalqualität wie folgt prüfen:...
